| 品牌 | 德国WALTER** |
|---|---|
| 型号 | HELITRonIC MINI POWER |
德国进口数控工具磨床瓦尔特WALTER HELITRonIC MINI POWER/瓦尔特刀具磨床/工具磨床/数控刀具磨床.
销售工程师：张先生 13790197253

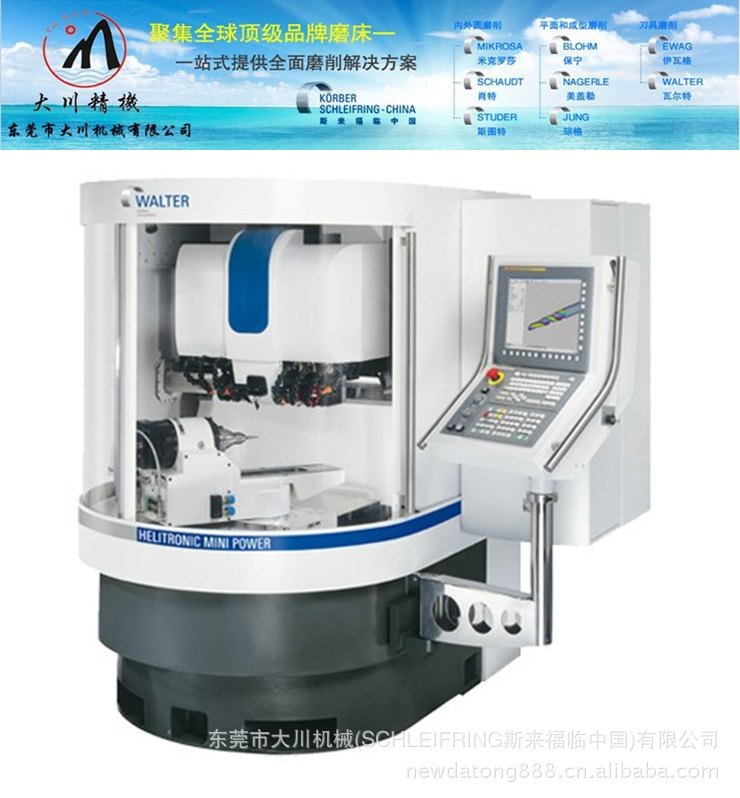

瓦尔特数控工具磨床
HELITRonIC MINI POWER

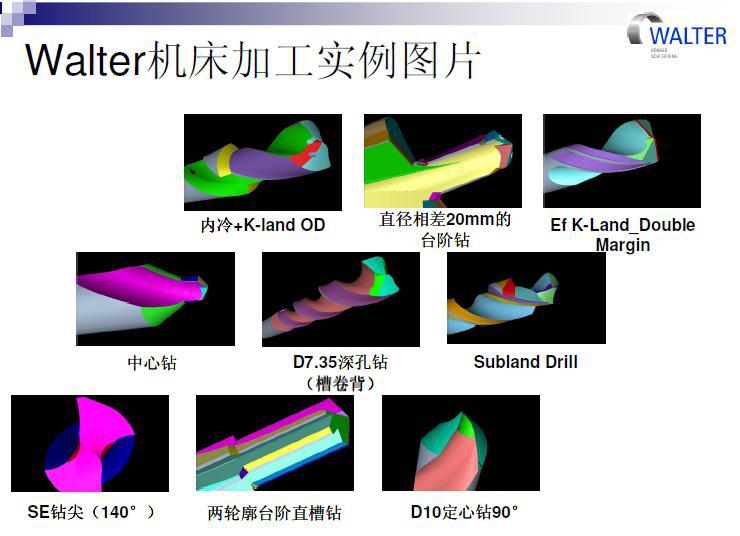

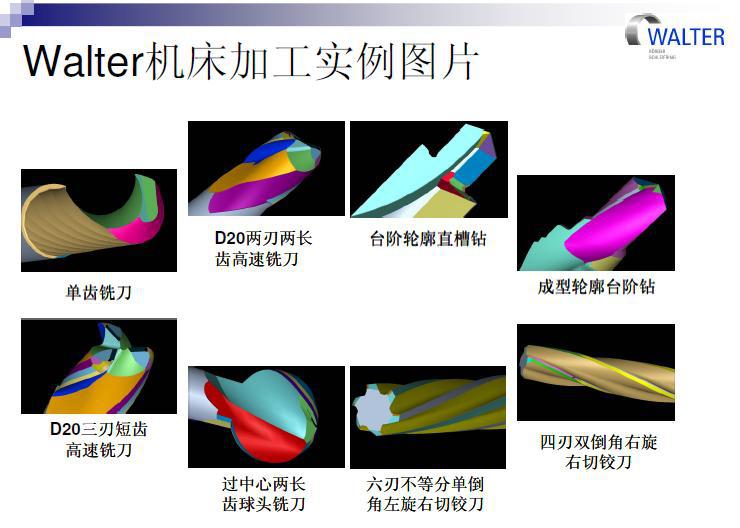

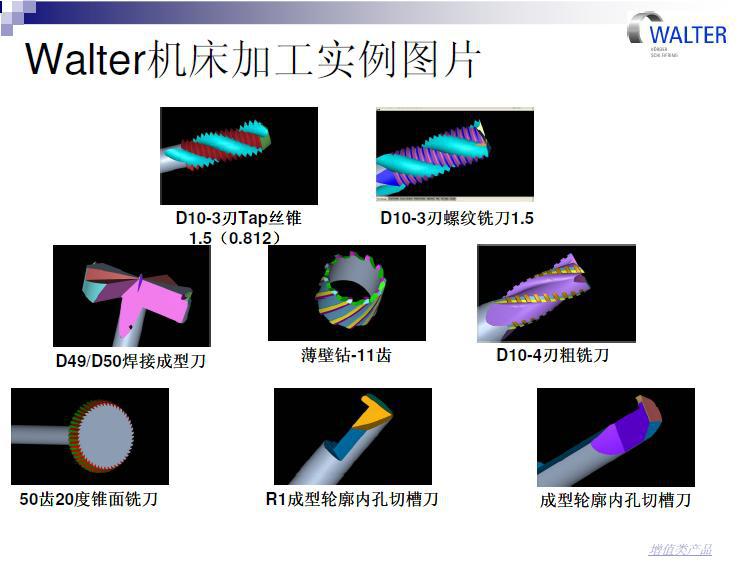

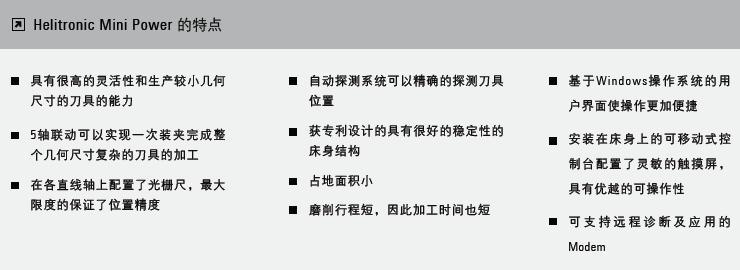

瓦尔特数控工具磨床Helitronic Mini-Power生产型,五轴数控五联动，适用于生产铣刀,钻头,阶梯钻头,阶梯刀具,木工工具，样板刀片以及成型刀具等。
技术说明
所有数控轴均由统一的数控交流伺服电机，通过SERCOS控制，进行驱动。每一个电机配备有一个绝对值系统，因此在轴上勿须硬件上的限位开关。
直接行程测量系统
所有直线轴配有直接行程测量系统(光栅尺)
直线轴
X轴最大行程(纵向行程) 315mm
Z轴最大行程(横向行程) 470mm
Y轴最大行程(垂直竖柱) 200mm
最大运行速度 15m/min
控制分辨率 0.0001mm
旋转轴（C轴）
最大旋转角度(旋转工作台) ± 200 °
最大运行速度 20 r.p.m
控制分辨率 0.0001 °
工作头(A轴)
工件内锥孔 ISO50
中心高，含/不含工作台 130/160mm
刀具磨削时速度范围 0 – 50 r.p.m
控制分辨率 0.0001 °
最大刀具尺寸
刀具长度的测量以工作头的理论测量线为基准。
完整磨削刀具长度 185mm
刀具直径 100mm
外围磨削时，最大刀具长度 255mm
端齿磨削时，最大刀具长度 185mm
最大刀具尺寸取决于刀具类型，几何形状以及加工形式。

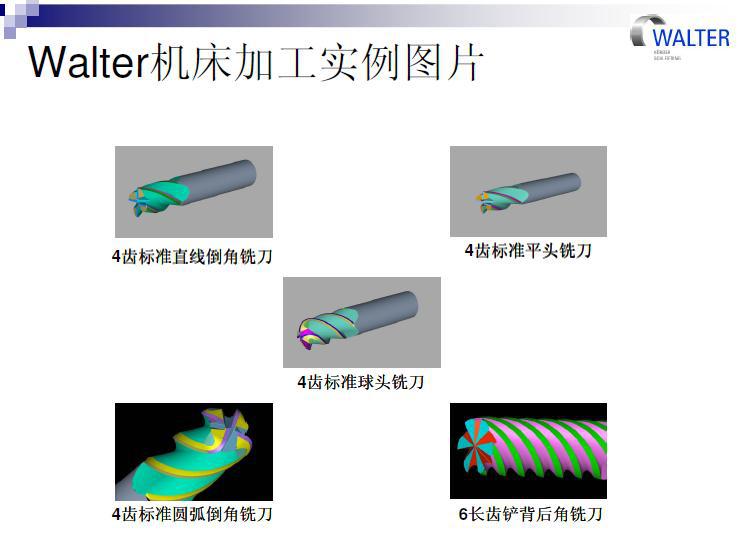

刀具生产最小尺寸:

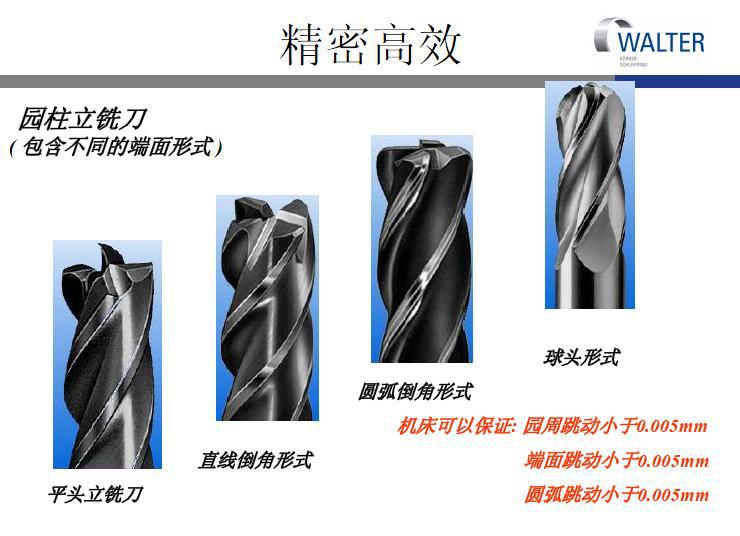

平端立铣刀 直径: 1.0mm (在60°最大螺旋角时)
带圆弧倒角立铣刀 直径: 2.0mm R=0.2mm(在30°最大螺旋角)
球头立铣刀 直径: 2.0mm(在30°最大螺旋角)
用于修磨:最小刀具尺寸: 3mm
磨头
双端磨轴，并配备短锥紧密配合轴头
磨轴直径 70mm
最大砂轮直径 150mm
定位精度 0.005mm（按ISO230-2标准）
重复定位精度 0.0025mm（按ISO230-2标准）
通过伺服电机进行数字控制，无级变速磨轴驱动
峰值功率: max. 9 Kw
磨轴速度，无级变速 0 – 9500转/分
砂轮最大线速度 65m/s

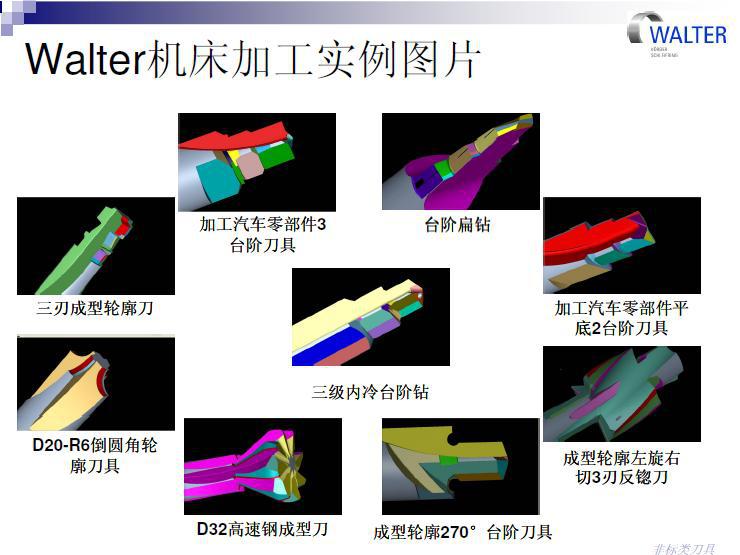

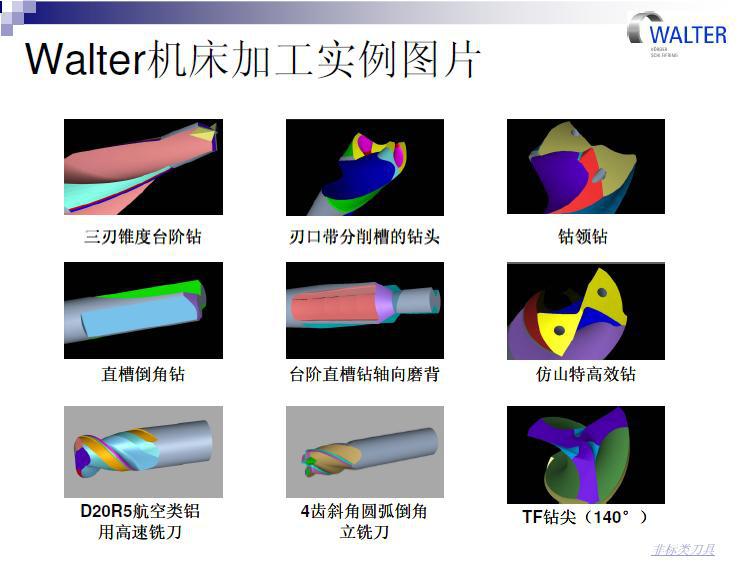

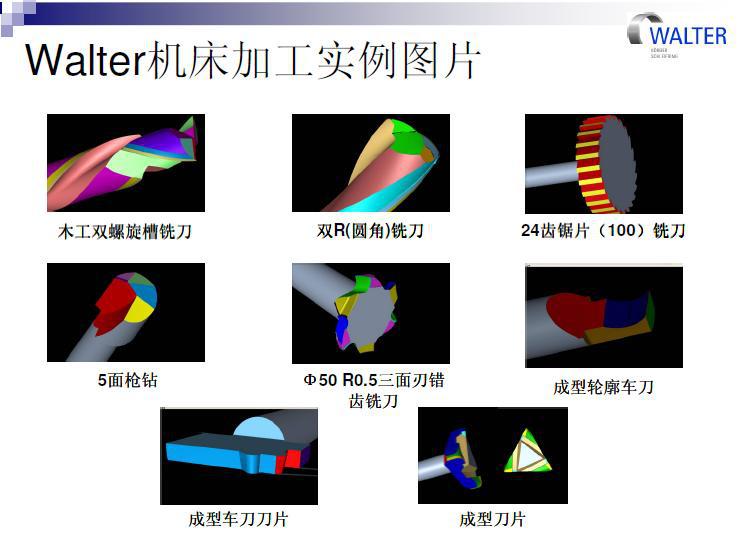

机床的应用：
??
