济南赛思特流体系统设备有限公司

气动液压胀管机是我公司结合自身十几年的发展经验，充分吸收国内外产品优点，自主研发设计的一款方便实用的气动液压胀管机。

一、 特点

1、 压缩空气为动力源，输出液体压力与驱动气源压力成比例。

2、 通过对驱动气源压力的调整，便能得到相应的液体压力。

3、 当驱动气源压力与液体压力平衡时，气液增压泵便停止充压，输出液体压力也**稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。

设备通过PLC和触摸屏控制，操作方法简单，数据显示明确，易于操作等特点。

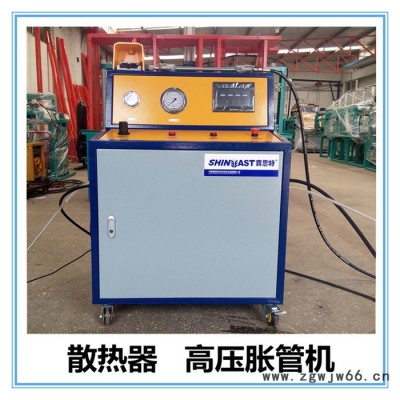

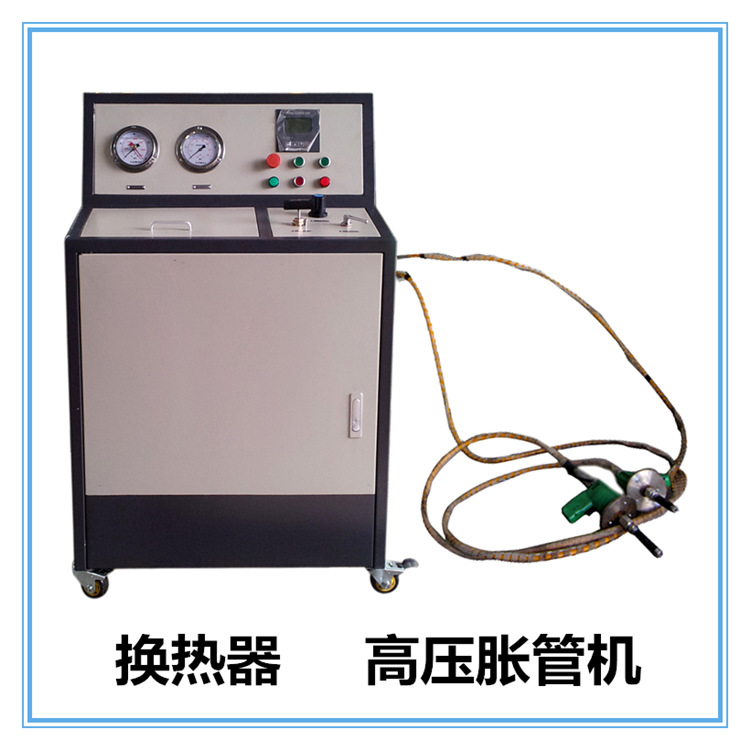

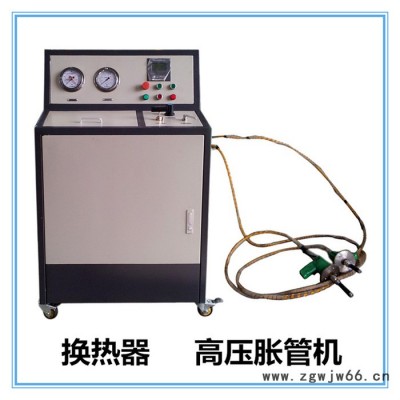

散热器（通胀式）高压胀管机

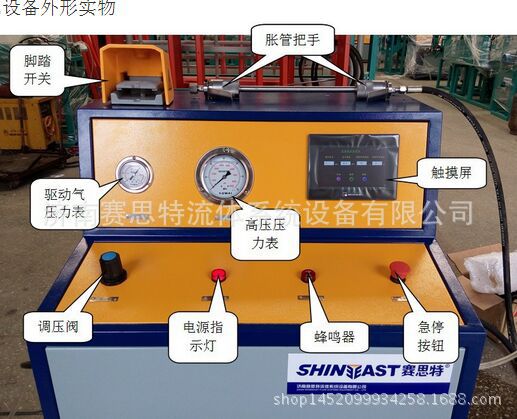

胀管机PLC控制触摸屏实拍 胀管机面板实拍

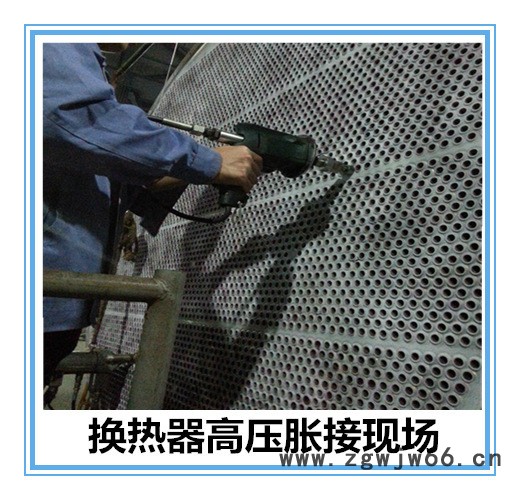

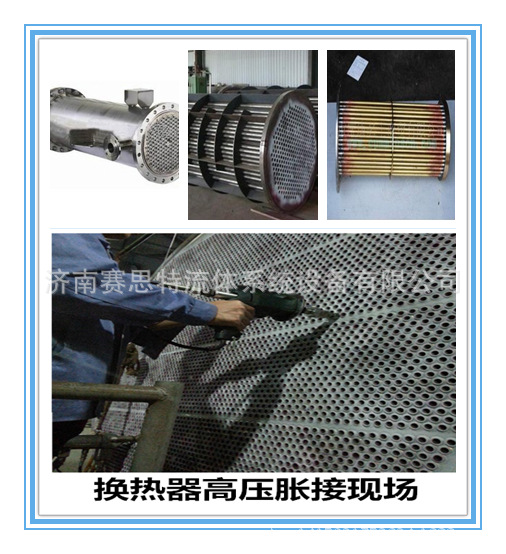

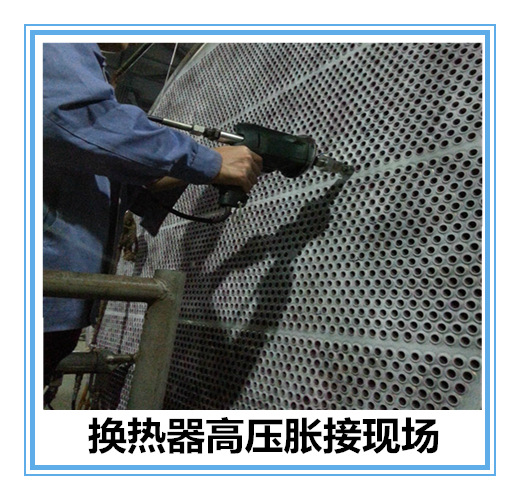

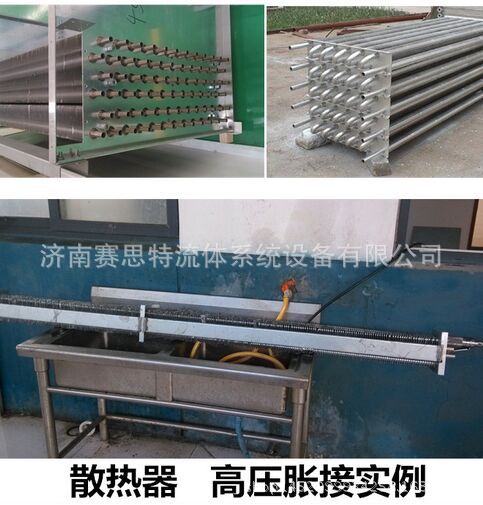

胀管机胀接实物图
一、作用

散热器有多根散热管、底座、散热鳍片组件、支架组成，由于散热管厚度较小，散热鳍片较多，连接比较麻烦，需要消除散热管与散热鳍片之间的间隙（0.3mm-0.4mm）达到过盈配合防止松动。此即为胀管机的作用。

二、引用标准

GB/T151-1999

三、换热管与管板的连接

通胀胀接

气驱式液压胀接采用本公司的气液增压泵做动力源，噪音小、质量轻、升压速度快、效率高、是液驱式液压胀接的两倍。

四、气液胀管机的组成

气动液压胀管机由三部分组成，电控部分、气驱增压系统、胀接器。电控采用PLC控制。气驱增压系统采用两台赛思特高压液体增压器.可快速升压，管径25mm长度5m内的升压时间在几十秒内达到预定压力。 包括增压主机、高压胶管、胀头卡套工装三部分。

五、通胀式主要技术参数

1.额定胀接压力：0-40MPa（0-400公斤）

2.**高测试压力：40MPa

3.胀接速度：约1根/min

4.胀接介质：水

5.高压管压力爆破压力：100Mpa

6.输入电源：220V

7.驱动：压缩空气6-8公斤

8.水源：自来水

9.控制系统：PLC

10.控压精度：+-1%

11.工位：1工位

六、 产品特点

1.可以任意设置保压时间，胀接压力，保证胀接质量；

2.脚踏开关控制方便操作

3.升压、卸压速度快，胀接速度成倍提高；

4.对0-3mm厚度散热管和散热鳍片进行全厚度一次性均匀胀接；

5.被胀接后的器件残余应力低，不易产生间隙腐蚀；

6.换热器胀接后轴向不拉长而稍有收缩，有利于减少运行噪音；

7.胀接处无污染，先胀后焊不受影响；

8.此设备还可用于常规散热管内置钢珠挤压式连接方式

1、 如果长时间不用，要把管路中的压力卸载掉。

2、 油雾器内必须有润滑油，以润滑气动泵，油量调节为每分钟15-20滴即可，油杯内加油必须在无气压时进行。

3、 分水滤清器中的积水随时放掉，过滤杯水要经常清洗干净，清洗时先用矿物油清洗，再用低压空气吹干杯子，切忌用丙酮**、醋酸盐**等溶液清洗，因这些溶液将损坏杯子。

4、 易损密封圈是工装里面的一个d15*2.65的密封圈。更换方法是用个尖的工具，把内部的密封圈挑出来，把好的塞进去**行了。
