| 标准节质量 | 55 |
|---|---|
| 产地 | 山东 |
| 承载能力 | 45 |
| 唇板厚度 | 50 |
| 电机功率 | 2.2KW |
| 吊杆额定载重量 | 120 |
| 对重重量 | 52 |
| 额定乘员人数 | 可订制 |
| 额定提升速度 | 可订制 |
| 额定载荷 | 150 |
| 防坠安全器 | 可订制 |
| 高度差 | 100 |
| 工作高度 | 200 |
| 卷扬机额定拉力 | 120 |
| 类型 | 自动升降台 |
| 最大宽度 | 5.5m |
| 最低高度 | 1100 |
| 是否可定制 | 是 |
| 品牌 | 赛德 |
| 型号 | JWB |

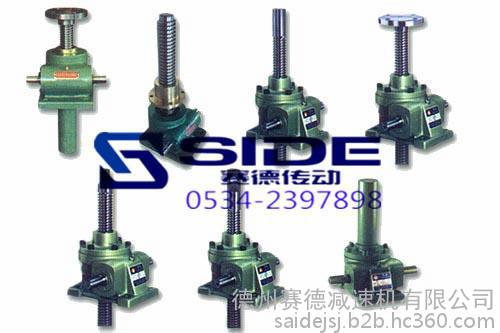

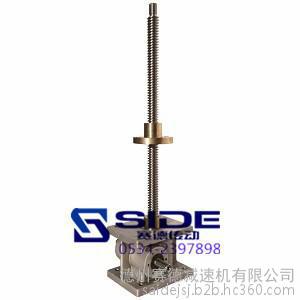

JWM丝杆升降机/JWB滚珠升降机适用于高速，高频率和高性能的装置中，主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
JWM丝杆升降机/JWB滚珠升降机原理：
1、滚珠丝杆升降机按照国标GB/T17587.3-1998及应用实例，滚珠丝杆是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等
2、当滚珠丝杆升降机作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
JWM丝杆升降机/JWB滚珠升降机特点：
效率高：用滚动摩擦、提高了整机效率，只须很小的驱动源，就可以产生很大的推动力。
高速化：与梯形丝杆相比，速度有很大的提高，能轻松而调整地运转。
使用寿命长：采用高质量的滚珠丝杆，使其工作寿命提高3倍以上。
JWM丝杆升降机/JWB滚珠升降机技术参数：
| 型号 | JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 | |
| 最大载荷KN | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | |
| 丝杆外径mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 | |
| 丝杆底径mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 | |
| 丝杆螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 | |
| 减速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 |
| L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | |
| 综合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 |
| L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 | |
| 容许输入最大功率（kW） | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 |
| L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 | |
| 空载扭矩（N·m） | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 | |
| 保持扭矩（N·m） | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 |
| L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 | |
| 容许输入轴扭矩（N·m）* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | |
| 最大载荷时所需输入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 |
| 轴扭矩（N·m）** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 |
| 输入轴每回转一圈对应丝 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 |
| 杆（活动螺母）轴向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 |
| 最大载荷时容许 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 |
| 输入轴回转速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 |
| 最大载荷时丝杆回转扭矩N·m） | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081.7 | |
