| 包装 | 盒装 |
|---|---|
| 测量范围 | 0-10000m3/h |
| 产地 | 无锡 |
| 工作温度 | -25℃-+60℃ |
| 工作压力 | 0.6-70MPa |
| 公称通径 | 10-2200mm |
| 类型 | 电磁流量计 |
| 适用介质 | 液体 |
| 执行质量标准 | 国标 |
| 品牌 | RIVAN/锐文 |
| 型号 | 卫生型涡轮流量计 |
| 加工定制 | 是 |
| 特性级别 | 标准级 |

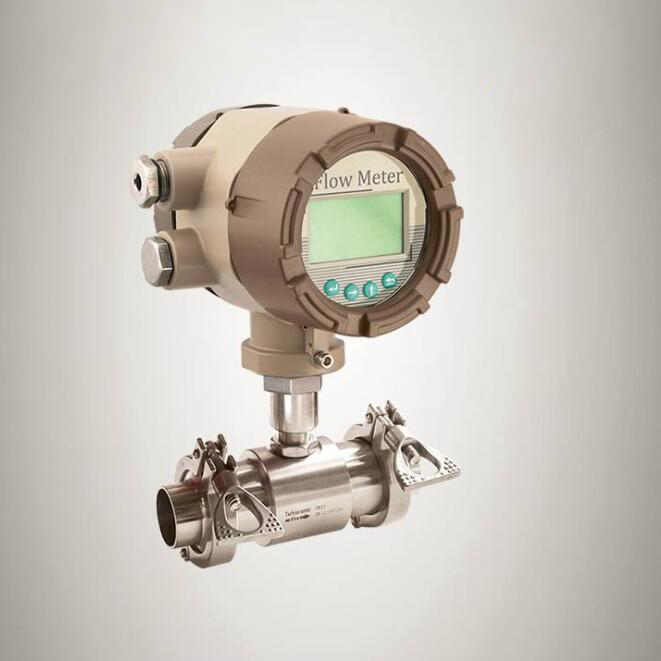

一、卫生型涡轮流量计概述
RW-LWS系列卫生型涡轮流量计是一种可广泛应用于制药、食品、饮料等行业，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该仪表外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，采用国外先进结构优化设计，大大提高了仪表的精度和重复性。专门为制药、饮料行业设计，采用快装式连接结构，方便清洗。XY-LWS系列卫生型涡轮流量计已达到同类产品国际水准，是卫生行业理想仪表。
二、卫生型涡轮流量计产品特点 1、国际化标准，可替代同类进口产品； 2、防腐防锈材质，适用于卫生行业； 3、快装式结构，易于安装维护； 4、精度高，重复性好； 5、高品质涡轮，超出常规的量程范围； 三、卫生型涡轮流量计适用场所 ·制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量； ·食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。 1.卫生型涡轮流量计的基本参数：| 仪表口径 | 4、6、10、15、20、25、32、40 、50 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 仪表材质 | 316（L）不锈钢 |
| 被测介质温度（℃） | -20～＋120℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
| 输出信号 | 传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V |
| 供电电源 | 传感器：+12VDC 、+24VDC（可选） |
| 信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤1000m |
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
| 防爆等级 | 基本型：非防爆产品；防爆型：ExdIIBT6 |
| 防护等级 | IP65 |
2.卫生型涡轮流量计的测量范围及工作压力：
| 仪表口径 | 正常流量范围 | 扩展流量范围 | 常规耐受压力 |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 1.0 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 1.0 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 1.0 |
| DN 15 | 0.6～6 | 0.4～8 | 1.0 |
| DN 20 | 0.8～8 | 0.45～9 | 1.0 |
| DN 25 | 1～10 | 0.5～10 | 1.0 |
| DN 32 | 1.5～15 | 0.8～15 | 1.0 |
| DN 40 | 2～20 | 1～20 | 1.0 |
| DN 50 | 4～40 | 2～40 | 1.0 |
卫生型涡轮流量计选型
| 型 号 | 说 明 | |||||
| RW-LWS- | □ | /□ | /□ | /□ | /□ | |
| 公 | 4 |
|
|
|
| 4 mm |
| 6 | 6 mm | |||||
| 10 | 10 mm | |||||
| 15 | 15 mm | |||||
| 20 | 20 mm | |||||
| 25 | 25 mm | |||||
| 32 | 32 mm | |||||
| 40 | 40 mm | |||||
| 50 | 50 mm | |||||
| 类 型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||
| A | 变送器型：+24V供电，输出二线制4～20mA | |||||
| B | 智能型：锂电池供电，现场显示无信号输出 | |||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||
| C1 | 智能型：+24V供电，现场显示并带有RS486通讯协议 | |||||
| C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||
| 精度等级 | 05 | 0.5级 | ||||
| 10 | 1.0级 | |||||
| 02 | 0.2级（协商订货，生产周期较长） | |||||
| 涡 轮 | W | 扩展测量范围 | ||||
| S | 标准测量范围 | |||||
| 防 爆 | N | 非防爆型 | ||||
| E | 防爆型，ExdⅡBT6 | |||||
售后服务保障
本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。从传感器购买之日起开始计算，在1年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。本公司对所有记录仪产品一律保证7天包退1年保修，终身维护，终身技术指导。
1、所有产品均享受一年质保（耗材除外）以及终生维护、终生技术支持等服务
2、产品在保修期内出现任何因产品质量而出现的问题，均可免费返厂维修、更换
3、客户的技术疑问，将在当天得到准确答复
4、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修
5、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询
