| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 80 |
| 规格 | DN25,DN50,DN65,DN100,DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水,油品,弱酸碱介质,空气 |
| 形态 | 柱塞式 |
| 用途 | 流量控制,调节,节流,进水 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海bngo |
| 型号 | ZAZP-63P |
| 加工定制 | 是 |

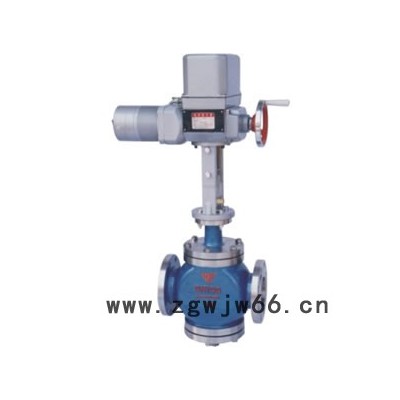

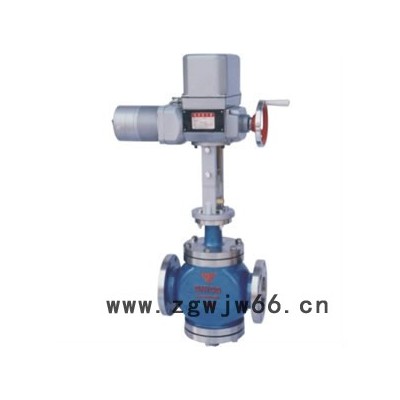

ZAZP、ZAZN 型电动直通单座调节阀
产品说明
ZAZP、ZAZN 型电动直通单座调节阀：由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流 220V 电源为动力，接受统一的标准电信号 0~10mA DC 或 4~20mA DC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
产品性能参数
ZAZP、ZAZN 型电动直通单座调节阀主要性能参数 | |||||||||||
型号 | PN | 工作压力/MPa | 适用温度/℃ | 输入信号/mA DC | 输入电阻/Ω | 电源电压及频率 | 不灵敏度/µA | ||||
/V | /Hz | ||||||||||
ZAZP-16 | 16 | 1.6 | ≤200 | 0~10 | 4~24 | 200 | 250 | 220 | 50~60 | ≤150 | ≤240 |
ZAZP-40 | 40 | 4.0 | C、P：≤250； | ||||||||
ZAZP-63P | 63 | 6.3 | |||||||||
产品零部件材料
ZAZP、ZAZN 型电动直通单座调节阀电动执行器参数 | |||||
型号 | 输入信号/mA DC | 出轴推力/N | 行程/mm | 全行程时间/mm | |
Ⅱ型 | DKZ-310 | 0~10 | 4000 | 16 | 12.5 |
25 | 30 | ||||
DKZ-410 | 6400 | 40 | 32 | ||
60 | 48 | ||||
DKZ-510 | 16000 | 60 | 37 | ||
100 | 62 | ||||
Ⅲ型 | DKZ-3200 | 4~20 | 2500 | 16 | 10 |
DKZ-3300 | 25 | 15.6 | |||
DKZ-4400 | 6400 | 40 | 25 | ||
DKZ-4500 | 60 | 37.5 | |||
产品零部件材料
ZAZP、ZAZN 型电动直通单座调节阀零部件材料 | ||||
型号 | 阀体、阀盖 | 阀芯、阀杆、阀座 | 垫片 | 填料 |
ZAZP-16 | HT200 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
ZAZP-40 | ZG25 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
ZAZP-63P | 1Cr18Ni9 | 1Cr18Ni9 | 石棉橡胶板 | 聚四氟乙烯 |
产品外形及结构尺寸
ZAZP、ZAZN 型 PN16 电动直通单座调节阀主要外形及结构尺寸（mm） | ||||||||
DN | D | D1 | D2 | f | b | z×Φd | t | L |
25 | 115 | 85 | 65 | 2 | 16 | 4×Φ14 | 4 | 185 |
32 | 135 | 100 | 78 | 2 | 18 | 4×Φ18 | 5 | 200 |
40 | 145 | 110 | 85 | 3 | 18 | 4×Φ18 | 5 | 220 |
50 | 160 | 125 | 100 | 3 | 20 | 4×Φ18 | 5 | 250 |
65 | 180 | 145 | 120 | 3 | 20 | 4×Φ18 | 5 | 275 |
80 | 195 | 160 | 135 | 3 | 22 | 8×Φ18 | 5 | 305 |
100 | 215 | 180 | 155 | 3 | 24 | 8×Φ18 | 5 | 350 |
125 | 245 | 210 | 185 | 3 | 26 | 8×Φ18 | 5 | 410 |
150 | 280 | 240 | 210 | 3 | 28 | 8×Φ23 | 5 | 450 |
200 | 335 | 295 | 265 | 3 | 30 | 12×Φ23 | 5 | 550 |
250 | 405 | 355 | 320 | 3 | 32 | 12×Φ25 | 5 | 640 |
300 | 460 | 410 | 375 | 4 | 34 | 12×Φ25 | 5 | 720 |
ZAZP、ZAZN 型 PN40 电动直通单座调节阀主要结构尺寸（mm） | |||||||||||
DN | D | D1 | D2 | f | D6 | f1 | b | z×Φd | H2 | H1 | H1ˊ |
25 | 190 | 115 | 85 | 65 | 58 | 4 | 16 | 4×Φ14 | 117 | 670 | 752 |
32 | 210 | 135 | 100 | 75 | 66 | 4 | 18 | 4×Φ18 | 120 | 673 | 754 |
40 | 230 | 145 | 110 | 85 | 76 | 4 | 18 | 4×Φ18 | 139 | 693 | 776 |
50 | 255 | 160 | 125 | 100 | 88 | 4 | 20 | 4×Φ18 | 144 | 698 | 804 |
65 | 285 | 180 | 145 | 120 | 110 | 4 | 22 | 8×Φ18 | 188 | 799 | 954 |
80 | 310 | 195 | 160 | 135 | 121 | 4 | 22 | 8×Φ18 | 208 | 809 | 964 |
100 | 355 | 230 | 190 | 160 | 150 | 4.5 | 24 | 8×Φ23 | 220 | 821 | 976 |
125 | 425 | 270 | 220 | 188 | 176 | 4.5 | 28 | 8×Φ25 | 268 | 907 | 1090 |
150 | 460 | 300 | 250 | 218 | 204 | 4.5 | 30 | 8×Φ25 | 278 | 917 | 1100 |
200 | 560 | 375 | 320 | 282 | 260 | 4.5 | 38 | 12×Φ30 | 320 | 959 | 1142 |
250 | 655 | 445 | 385 | 345 | 313 | 4.5 | 42 | 12×Φ34 | 441 | 1161 | 1309 |
300 | 735 | 510 | 450 | 408 | 364 | 4.5 | 46 | 16×Φ34 | 465 | 1175 | 1355 |
ZAZP/ZAZN 型 PN63 电动直通单座调节阀主要结构尺寸（mm） | |||||||||||
DN | D | D1 | D2 | f | D6 | f1 | b | z×Φd | H2 | H1 | H1ˊ |
25 | 205 | 135 | 100 | 78 | 2 | 58 | 4 | 4×Φ18 | 117 | 670 | 752 |
32 | 220 | 150 | 110 | 82 | 2 | 66 | 4 | 4×Φ23 | 120 | 673 | 754 |
40 | 240 | 165 | 125 | 95 | 3 | 76 | 4 | 4×Φ23 | 139 | 693 | 776 |
50 | 265 | 175 | 135 | 105 | 3 | 88 | 4 | 4×Φ23 | 144 | 698 | 804 |
65 | 295 | 200 | 160 | 130 | 3 | 110 | 4 | 8×Φ23 | 188 | 799 | 954 |
80 | 325 | 210 | 170 | 140 | 3 | 121 | 4 | 8×Φ23 | 208 | 809 | 964 |
100 | 370 | 250 | 200 | 168 | 3 | 150 | 4.5 | 8×Φ25 | 220 | 821 | 976 |
125 | 440 | 295 | 240 | 202 | 3 | 176 | 4.5 | 8×Φ30 | 268 | 907 | 1090 |
150 | 475 | 340 | 280 | 240 | 3 | 204 | 4.5 | 8×Φ34 | 278 | 917 | 1100 |
200 | 570 | 405 | 345 | 300 | 3 | 260 | 4.5 | 12×Φ34 | 320 | 959 | 1142 |
250 | 670 | 470 | 400 | 325 | 3 | 313 | 4.5 | 12×Φ41 | 441 | 1161 | 1309 |
300 | 750 | 530 | 460 | 412 | 4 | 364 | 4.5 | 16×Φ41 | 465 | 1175 | 1355 |

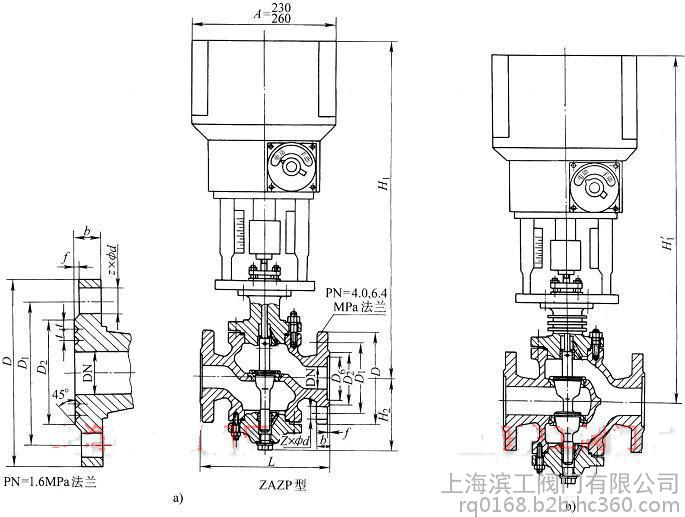

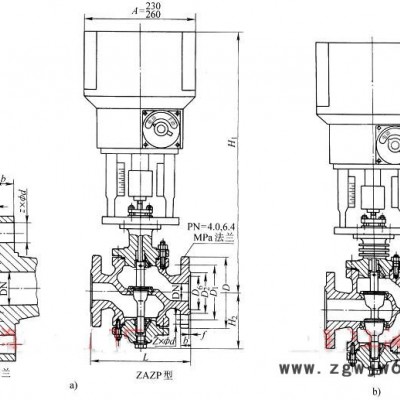

产品外形及结构尺寸示意图
