| 材质 | 黄铜 |
|---|---|
| 类型(通道位置) | 直通式 |
| 连接形式 | 法兰 |
| 适用介质 | 蒸汽 |
| 流动方向 | 单向 |
| 用途 | 调节 |
| 公称通径 | 15（mm） |
| 工作温度 | 150（℃） |
| 位置数 | 2 |
| 使用压力 | 1.6（mpa） |
| 有效截面积 | 12（mm？？） |
| 规格 | PN10-25 DN15-150 |
| 品牌 | BNGO |
| 型号 | ZCZ-15 |

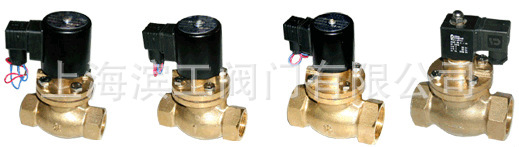

厂家生产黄铜ZCZ蒸汽电磁阀，上海优质黄铜蒸汽电磁阀，蒸汽电磁阀。滨工阀门专业生产的【ZCZ系列蒸汽电磁阀】适用于以蒸汽为加热介质的加热器、散热器、干燥机及织物定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程通断切换，实现温度自动控制。
产 品： | ZCZ蒸汽电磁阀 |
型 号： | ZCZ-15 |
规 格： | DN15-DN150 |
品 牌： | 滨工阀门有限公司 |
单 价： | 36 |
最小起订量： | 1 台 |
供货总量： | 1000 台 |
【阀门用途与特点】：
滨工阀门专业生产的【ZCZ系列蒸汽电磁阀】适用于以蒸汽为加热介质的加热器、散热器、干燥机及织物定型机、蒸染机、烟草真空回潮机、蔬菜烘干机等成套设备的蒸汽管路进行二位式自动和远程通断切换，实现温度自动控制。
电磁先导式二次开阀结构，DN：100以上采用三次开阀结构，体积小，功率小。
导阀和主阀之间有良好的隔热和缓冲构件。
选用耐温、耐腐蚀优质磁性材料，活塞式及模压成型聚四氟乙烯阀口密封，主性能、长寿命。
型式：常闭式或常开式。
特殊供货：
需通酸碱性介质，可选用ZCZJ型全不锈钢电磁阀，尺寸规格同ZCZ型。
ZCZ－（ ）A型，工作压力0.05～2.5Mpa，连接尺寸相同。
需要常开式，即在型号后加K
需在爆炸性场所使用，或通易爆燃介质，可配用我厂生的隔爆头子。 防爆等级：dllBT4 防爆合格证
【产品技术参数】：
公称通径 | 5，15，20，25，32，40，50，65，80，100，150mm |
公称压力 | 1.0MPa |
工作压差 | 0.04～1.0Mpa |
工作介质 | 蒸汽、汽水混合物、高温气体、油 |
介质温度 | ≤180℃ |
额定电压V | AC:380、220、36、24 DC:220、110、36、24 |
功率 | DN：5～20 24W DN：65～150 50W |

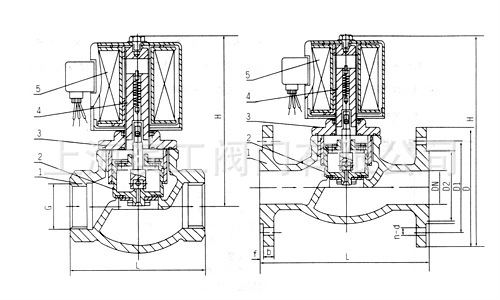

【阀门结构图】：
【阀门连接尺寸】：
型 号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 | |
ZCZ－15 | 内螺纹 | G1/2" | 93 | 150 | 3.1 | 黄 铜 | |
ZCZ－20 | 内螺纹 | G3/4" | 102 | 160 | 5 | ||
ZCZ－25 | 内螺纹 | G1" | 120 | 170 | 9.5 | ||
ZCZ－32 | 内螺纹 | G1 1/4" | 140 | 195 | 12 | ||
ZCZ－40 | 内螺纹 | G1 1/2" | 145 | 200 | 21 | ||
ZCZ－50 | 内螺纹 | G2" | 160 | 210 | 30 | ||
ZCZ－15F | 法兰 | 4-φ13.5孔距φ65 | 120 | 170 | 3.1 | 黄铜连体法兰和不锈钢法兰两种 | |
ZCZ－20F | 法兰 | 4-φ13.5孔距φ75 | 127 | 180 | 5 | ||
ZCZ－25F | 法兰 | 4-φ13.5孔距φ85 | 140 | 193 | 9.5 | ||
ZCZ－32F | 法兰 | 4-φ17.5孔距φ100 | 140 | 250 | 12 | ||
ZCZ－40F | 法兰 | 4-φ17.5孔距φ110 | 141 | 233 | 21 | ||
ZCZ－50F | 法兰 | 4-φ17.5孔距φ125 | 158 | 244 | 30 | ||
ZCZ－40* | 内螺纹 | G1 1/2" | 170 | 220 | 21 | 阀体铸铁 | |
ZCZ－50* | 内螺纹 | G2" | 187 | 243 | 30 | ||
ZCZ－40F* | 法兰 | 4-φ17.5孔距φ110 | 196 | 240 | 21 | ||
ZCZ－50F* | 法兰 | 4-φ17.5孔距φ125 | 205 | 263 | 30 | ||
ZCZ－65F | 法兰 | 4-φ17.5孔距φ145 | 240 | 320 | 45 | 铸铁 | |
ZCZ－80F | 法兰 | 8-φ17.5孔距φ160 | 268 | 330 | 70 | ||
ZCZ－100F | 法兰 | 8-φ17.5孔距φ180 | 340 | 370 | 110 | ||
ZCZ－125F | 法兰 |
|
|
|
| ||
ZCZ－150F | 法兰 | 8-φ22孔距φ240 | 400 | 570 | 230 | ||
