| 连接形式 | 螺纹 |
|---|---|
| 材质 | 锻钢A105 |
| 公称通径 | 1/2-2（mm） |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 工作温度 | 高温 |
| 标准 | 美标 |
| 外形 | 中型 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 形态 | 柱塞式 |
| 类型(通道位置) | 直通式 |
| 规格 | 1/2-2 |
| 品牌 | BNGO滨工 |
| 型号 | J11H-800 |
---------------------------------------------------------------------------------------------------------------------------------------------------- --
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！

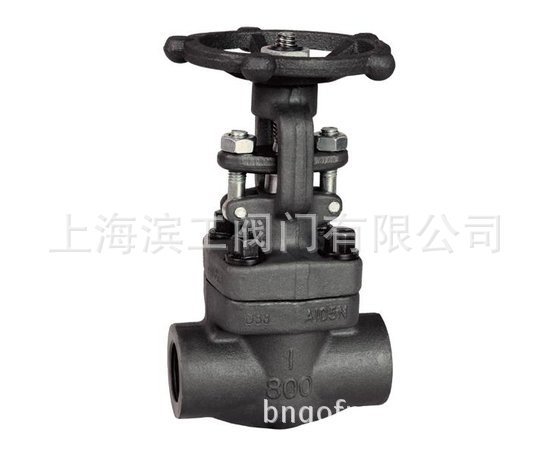

阀门品牌:BNGO
阀门型号:J11H-800Lb
连接形式:螺纹连接
产品材质:A105
公称通径:1/2"-2"
适用介质:水，油品，蒸汽等
压力环境:150LB-1500LB
工作温度:425℃
阀门标准:美标
产品外形:螺栓连接
流动方向:单向
特点结构:
与闸阀相比，截止阀的结构较简单，制造和维修都比较方便；密封面不易磨损、擦伤、密封性能较好，寿命较长；启闭时阀瓣行程较小，启闭时间较短。
应用范围：
①截止阀产品的设计制造符合美国标准ASME B16.34，英国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，
并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。
直通式截止阀
介质的井口通道在同一方向，呈180°，这种形式的截止阀，使流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应减少。
工作原理：
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

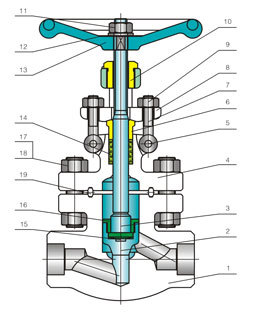

标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A276 420 | A276 F22 | A276 304(L) | A276 F316(L) |
| 3 | 阀杆 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀盖 | A105N | A182 F22 | A182/F304(L) | A182/F316(L) |
| 6 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圆柱销 | A276 420 | A276 304 | ||
| 8 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料压板 | A105 | F182 F304 | ||
| 11 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | 阀杆螺母 | A276 410 | |||
| 13 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 铭牌 | SS | |||
| 15 | 手轮 | A197 | |||
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水,蒸汽,油品等 | 水,蒸气,油品等 | 硝酸,醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣,密封面呈平面或,阀瓣沿阀座的中心线作直线运动。的运动形式,（通用名称：暗杆）,也有升降旋转杆式,（通用名称：明杆）截止阀是指关闭件（阀瓣）沿中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。
