上银导轨、广州上银导轨HGH20HA、广州上银直线导轨HGH20HA！

上银导轨、广州上银导轨HGH20HA、广州上银直线导轨HGH20HA！HIWIN直线导轨常备库存型号：
HGH15CA HGH20CA HGH25CA HGH30CA HGH35CA HGH45CA HGH55CA HGH65CA
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

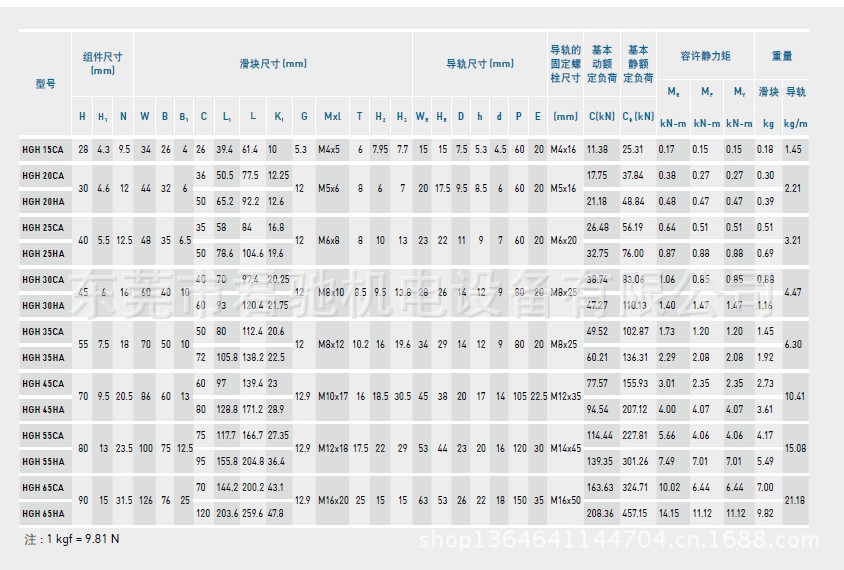

上银导轨、广州上银导轨HGH20HA、HGH-CA/HGH-HA线性滑轨尺寸

HIWIN上银导轨HGH25HA、广州上银导轨、广州上银直线导轨、 HG系列上银导轨HGH25HA线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合**化结构设计之超重负荷精密线性滑轨，比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力；具备四方向等负载特色，及自动调心功能，可吸收安装面的装配误差，得到高精度的诉求。
上银导轨HGH25HA特点：
1）、 容许负荷大
2）、 所有方向皆具备有高刚 性
3）、 润滑构造简单
4）、 自动调心能力
5）、 具有互换性
2． HIWIN MGN/MGW系列线性滑轨
MGN系列特性：
体积小、轻量化，特别适合小型化设备使用。
滑块、滑轨材质提供不锈钢及合金钢两种。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质。具备防锈特性。
采用歌德型四点接触设计，可承受各方向负荷，具备钢性强，精度高特性。
有钢珠保持器设计，在精度允许下具备互换性。

上银导轨HGH25HA、直线导轨HGH25HA、广州上银直线导轨额定负荷：

　　1.上银导轨HGH25HA基本静额定负荷

　　(1)上银导轨HGH25HA基本静额定负荷（C0）的定义

　　直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导致珠道接触面和钢珠产生局的**变形；当**变形量超过某一限度，将妨碍直线导轨运动的平稳性。基本静额定负荷便是容许这个**变形量的极限负荷。依照定义：负荷的方向和大小不变的状态下，在受到**大应力接触面处，钢珠与珠道表面的总**变形量恰为钢珠直径万分之一的静止负荷。

　　基本静额定负荷的数值详列于各规格尺寸表中；使用者可参照表格选用适合的直线导轨，但必须注意的是被选用的直线导轨在运行中所受的**大静负荷不可超过其基本静额定负荷。

　　（2）上银导轨HGH25HA容许静力矩（M0）的定义

　　当滑块中受到**大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义

　　（3）上银导轨静安全系数

　　当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有冲击性负荷时，需要取用较大的安全系数。

　　fSL=C0/P或是fsm=M0/M
　　fSL：静安全系数
　　fSM：静安全系数（力矩负荷）
　　C0：基本静额定负荷（kN）
　　M0：容许静力矩（kN·m）
　　P：工作负荷（kN）
　　M：静力矩负荷（kN·M）

　　2.上银导轨HGH25HA基本动额定负荷

　　（1）基本动额定负荷（C）的定义

　　基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的**大负荷，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。

　　上银直线导轨寿命：

　　1.寿命

　　当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面**会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

　　2.额定寿命

　　直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

　　3.广州上银导轨HGH25HA寿命的计算

　　直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

　　4.广州上银导轨HGH25HA寿命系数

　　（1）硬度系数（fh）

　　直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。

　　HIWIN出场之直线导轨硬度要求皆为HRC58以上，故fh为1

　　（2）温度系数（ft）

　　系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。

　　（3）负荷系数（fw）

　　作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

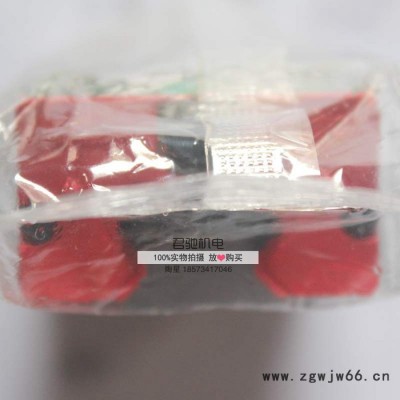

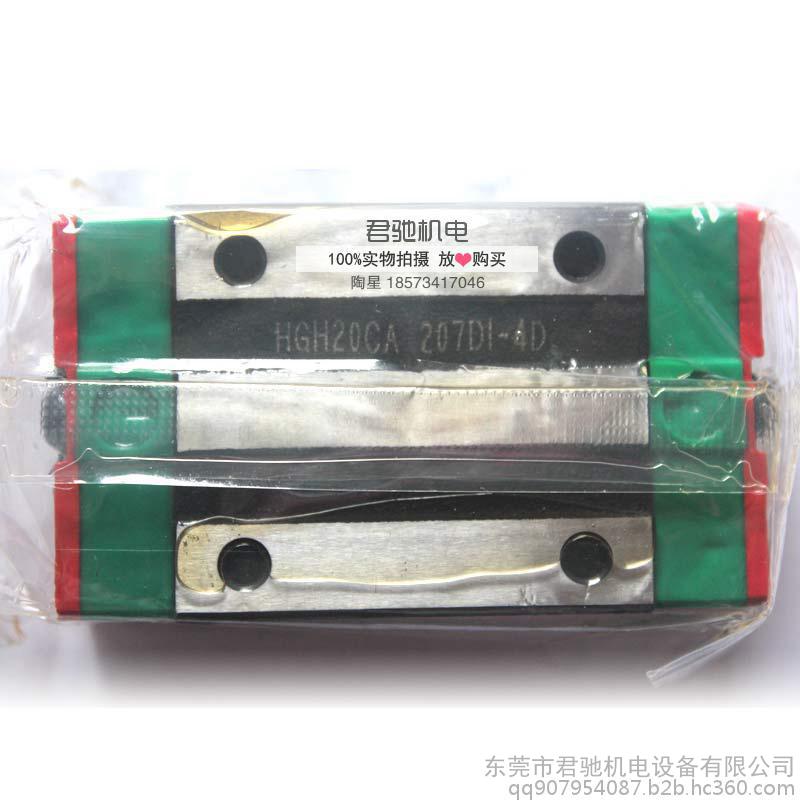

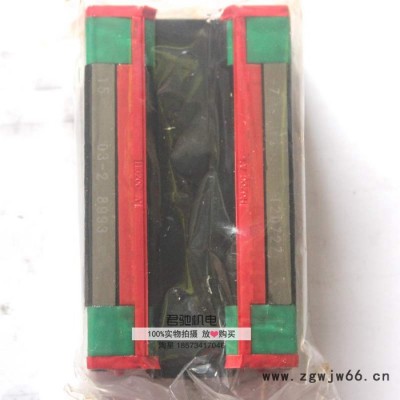

上银导轨HGH25HA、广州上银导轨HGH25HA、广州上银直线导轨HGH25HA产品实物图：
