厂家直供 钢丸各种规格铸钢丸 优质磨料量大优惠钢丸 24小时客服热线：13954773355 联系人：刘经理产品简介；首先熔化高质量的钢块、毛丝、钢屑，然后采用利用离心盘高速离心成型把熔融的钢水甩入水中，使钢丸表面温度急剧下降形成丸体，这是一次淬火。一次淬火后的丸体在熔炉内被干燥和重新加热回火以达到适用的硬度，回火处理后的钢丸通过机械筛网被分选成符合SAE标准的不同等级的产品以用于喷丸设备。热处理控制工艺赋予了钢丸的弹性及抗疲劳性，不同粒度和硬度的钢丸适用于不同的工艺，例如被广泛用于大批量及重型部件或材料的喷丸强化等。
钢丸广泛用于钢铁工件涂装前的去氧化皮和除锈处理，在这种情况中经常使用离心抛丸设备。圆球形状和较小的硬度使钢丸不会对设备产生较大磨损。钢丸也广泛用于铸件的清沙。当和适当的设备一起使用时，钢丸因为经久耐用，是您进行表面清理的磨料。
适用工业范围
航空工业；汽车工业；喷砂/喷漆商；消费品制造；集装箱制造/修理；铸造；花岗岩/石材切割；造船和船舶修理；石油和天然气管道；工厂维护和金属加工。
适用工艺范围
涂装前的表面预处理，清沙，管道除垢、强化
硬度适中、韧性强、抗冲击，使用寿命长，高达2000－2900次，反弹性好，清理速度快、耗量低，不破碎，清理速度快，技术效果好。经本产品处理的金属表面清洁度可达GB/T8923-1989；表面粗糙度达Rz=10--150μm，从而增加了金属表面比表面积面，提高了涂装后涂料的表面附着力，具有十分显著的经济效益，是目前国内外先进、理想的抛喷丸清理及强化用金属磨料除锈。
技术标准
主要技术要求

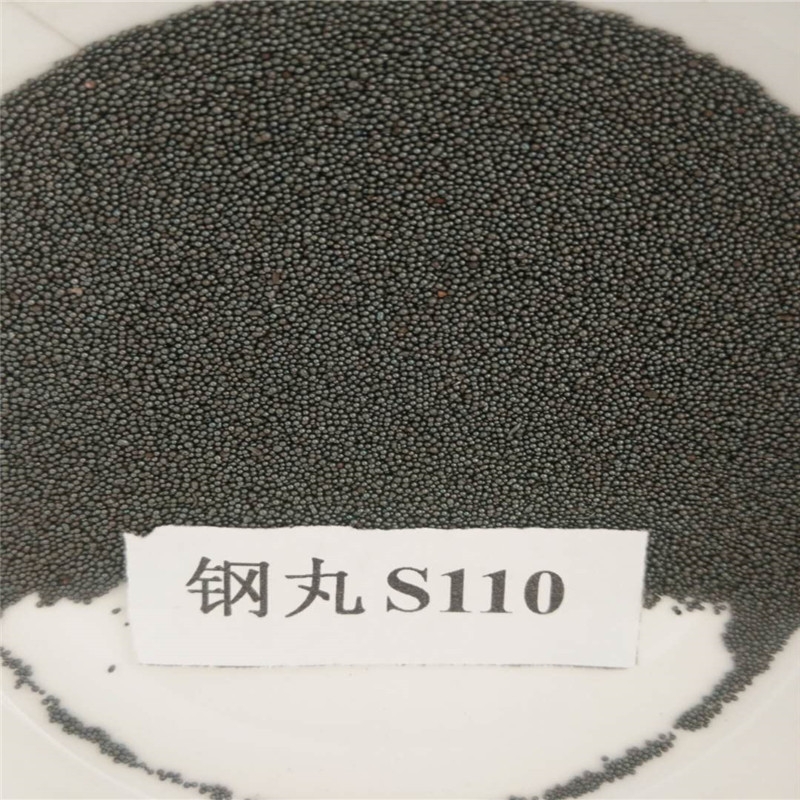

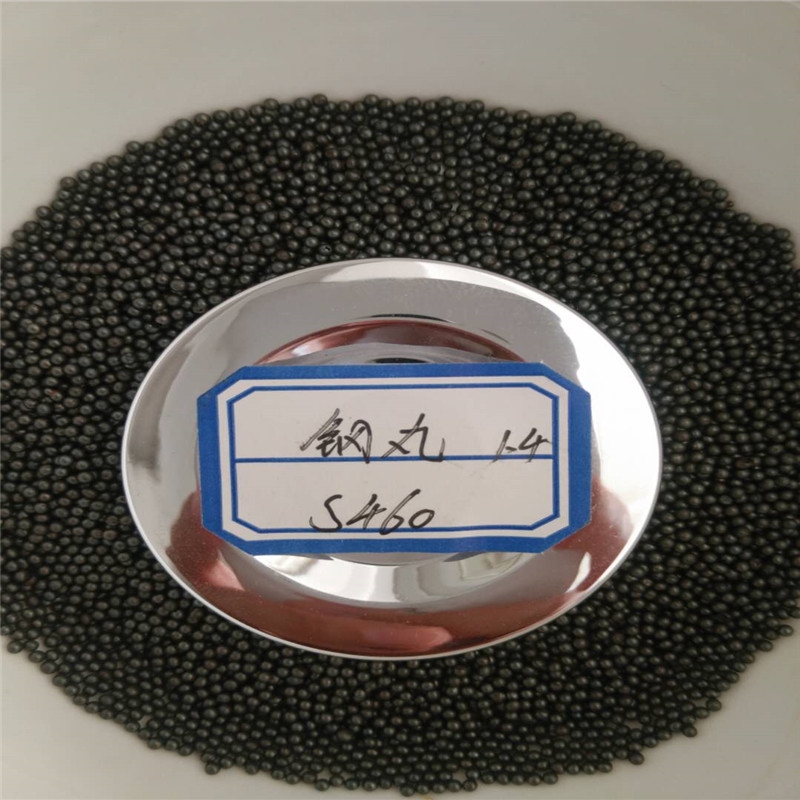

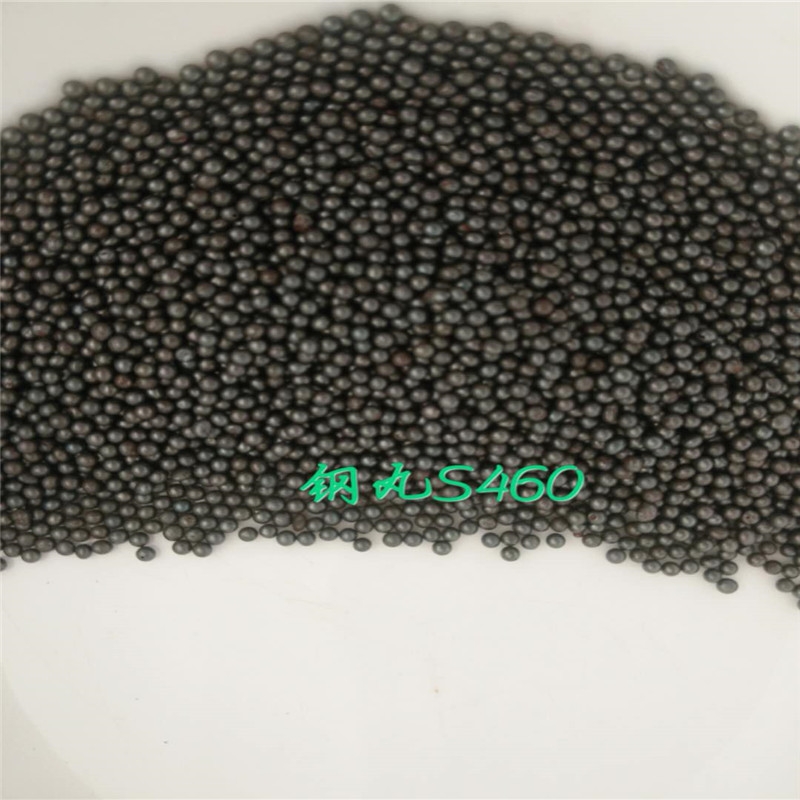

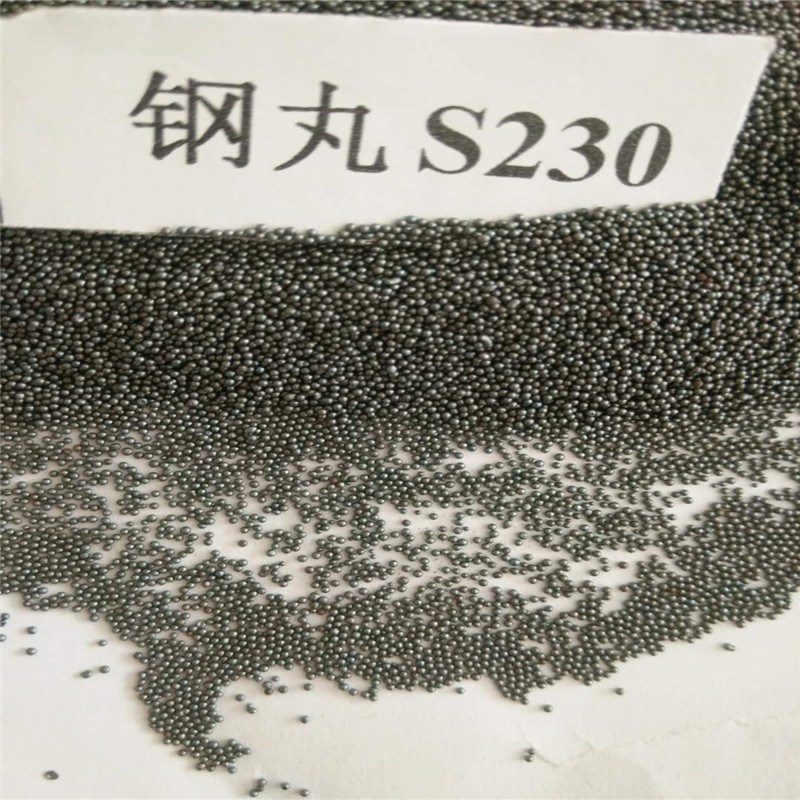

规格等级：S400～S030；
显微硬度：390HV-530HV；
化学组成：碳：0.8%-1.2%、锰：0.6%-1.2%、硅：0.4%-1.2%、硫、磷：≤0.05%；
金相组织：回火马氏体或回火屈氏体；
密度≥7.0g/cm3；
缺陷总量≤10%；
外来杂质≤1%；
含水量≤0.2%。24小时客服热线：13954773355 联系人：刘经理
