| 名称 | 绝缘靴手套耐压试验装置 |
|---|---|
| 测量范围 | 10000 |
| 测量精度 | 0.01 |
| 外形尺寸 | 158mm |
| 重量 | 8g |
| 加工定制 | 是 |
| 结构型式 | 铝合金 |
| 驱动能源 | 电动 |
| 显示方式 | 液晶 |
| 执行质量标准 | 国标 |
| 用途 | 生产 |
| 品牌 | 天正华意电气 |
| 型号 | TH |

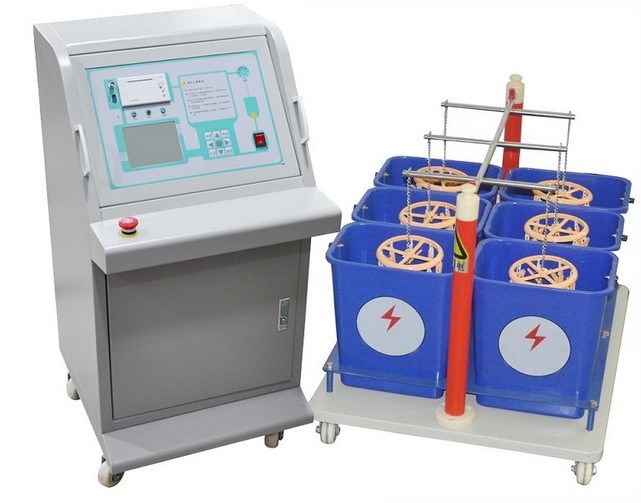

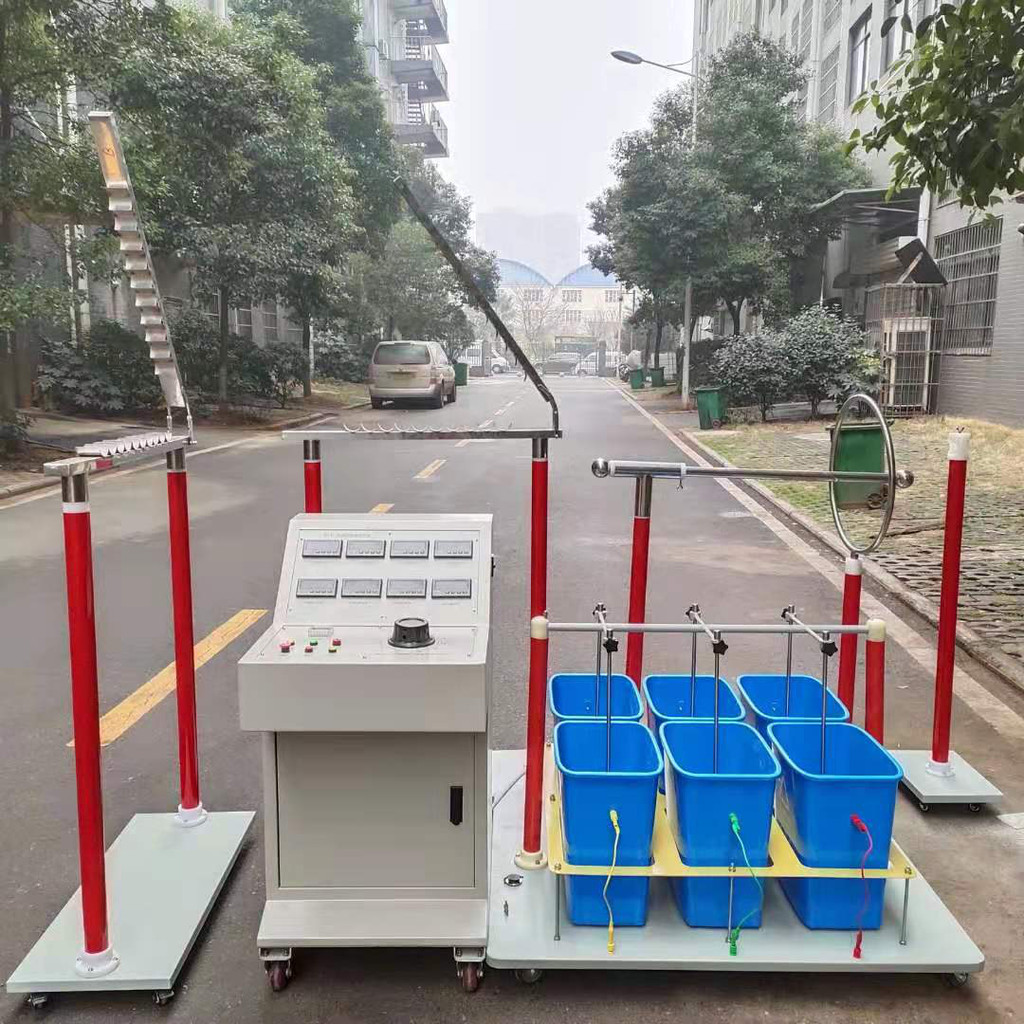

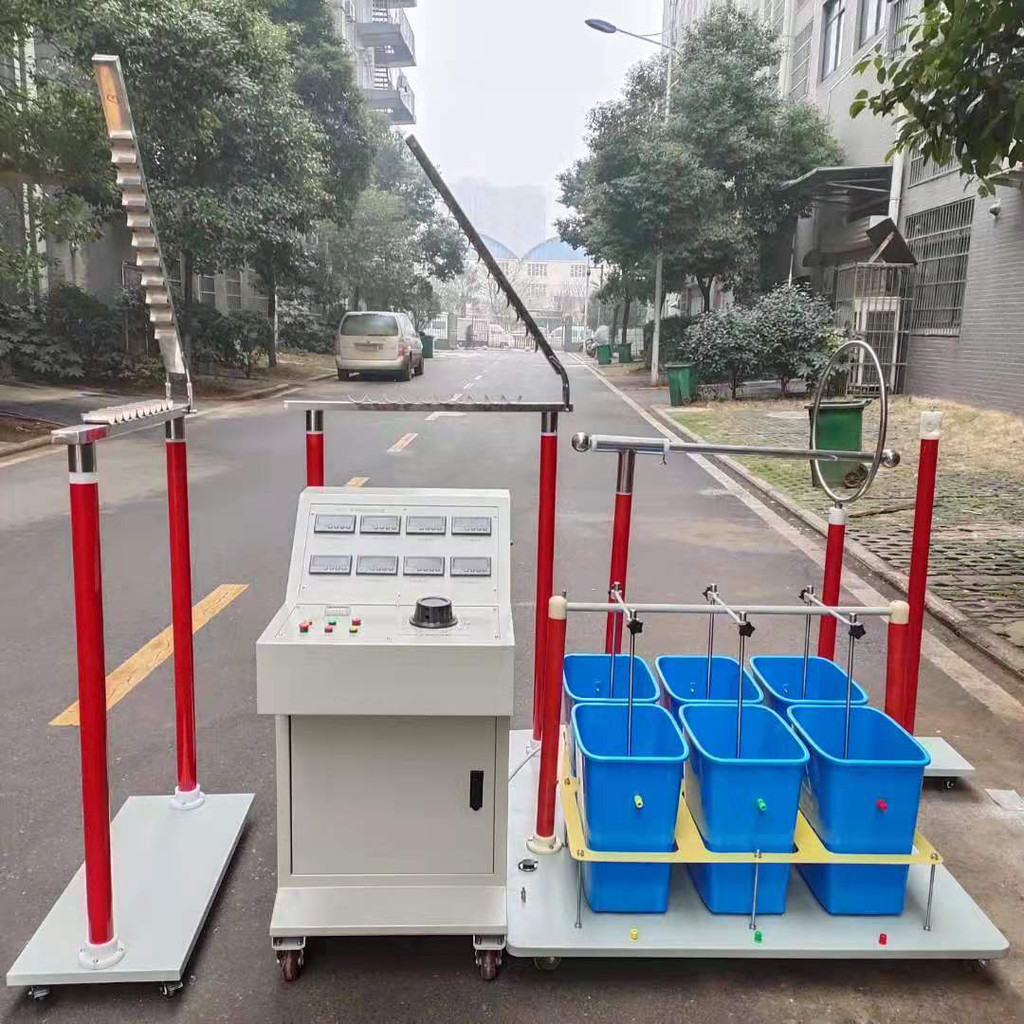

自动绝缘手套耐压试验装置是绝缘靴（手套）批量试验的专用设备，有效地解决了以往不规则的，简化了程序，了检测速度，减轻了检测强度，保障了检测人员的安全，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。
试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压，
产品别称：绝缘靴手套耐压试验装置、防护工具绝缘试验台、绝缘靴手套耐压仪、辅助绝缘工具试验装置、
绝缘靴绝缘手套试验装置公司地址该装置集高压电源与控制一体化，接线和检测简单，布局合理可靠，方便，拆装灵活等特点，是的换代产品。
绝缘靴绝缘手套试验装置公司地址产品特点
320×240液晶显示器、高速热敏打印机
高压电压、低压电流、6路泄漏电流共8路测量，高精度传感器和高性能14位AD采集芯片
人机对话全键盘操作，智能化工作全，任选自动耐压和手动耐压
实时显示高压电压、低压电流、6路泄漏电流，时间及耐压结果，显示直观明了自动保存设置数据，掉电后开机后显示上一次的设置数据
完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间
具有回零检测功能，回零确定后才可进行试验，安全可靠
（同时不合格的一路就将会反白显示,在相应的一路前并且保持泄漏电流值,如图二）
绝缘靴(手套)耐压仪
逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零
超过设定低压电流上限或泄漏电流上限时自动切断电压输出，降压回零，并发生声光
精良的软硬件抗设计，多种抗手段，适应恶劣电磁
自动错误诊断，易于发现和解决问题
可选配远程通信、门联锁警铃、外接分压器校验接口等
5.试验完毕应将水放完，用棉布将各部位檫干。若长期不用时将水槽、电极杆、绝缘撑杆置于干燥通风处保
原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）规定的试验电压。根据绝缘靴（手套）试验规程，读取、纪录参数。
绝缘靴绝缘手套试验装置公司地址技术指标
1. 额定容量：3kVA 5KVA
2. 输入电压：AC220V±10% 50Hz±1
3. 输出电压：AC 0-50kV
4. 电压精度：≤2.0% (F.S)
5. 低压电流：0-15A
6. 泄漏电流：0-20.0mA
7. 泄漏电流分辨率：0.1mA
8. 电度：≤1.5% (F.S)
9. 计时范围：0-999S
10. 温度：－20℃至50℃
自带高速微型打印机，即时打印试验数据 ?◆高压、高压泄漏电流直读，还可自动识别不合格试品，智能化程度高；? 绝缘靴绝缘手套试验装置公司地址操作要点 1．绝缘靴（手套）内外盛水试验时，卸掉海绵。绝缘靴（手套）内外盛水呈相同高度，应有90mm的露面部分，并确保绝缘靴（手套）露面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。
绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机 绝缘靴（手套）耐压装置是我公司根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。 绝缘靴绝缘手套试验装置公司地址绝缘靴内装试验时,盛水槽内加水使海绵充分浸水即可，将一个与所试靴号一致的金属片放入靴内, 将高压电极置于绝缘靴内，使高压电极与金属片，然后在金属片上铺满直径不大于4mm的金属球，其高度不小于15mm。
3．按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
4．控制台内部有高压电压，并且高压端和高压尾都引到后面板上，因此控制台的接地端必须可靠接地。
◆的电压控制能力，较小的电压控制误差； 绝缘靴绝缘手套试验装置公司地址使用
1．按试验要求正确接线。
（1）控制台的电源接线：一根红色的二芯线连接交流220V电源。
（2）控制台的高压线：
一根红色粗线，从控制台的高压输出端连接到耐压平板电极接线端。
（3）控制台的高压尾连接线
六根单独的黑线从控制台对应的接线端连到耐压平板车对应桶的接线端。
（4）控制台的地线
控制台的地必须接地，用一根带夹子的线一端接到控制台的接地端子，另一端接可靠的大地。
?◆的电压控制能力，较小的电压控制误差；?◆时间设定范围1秒～9999秒；?◆采用高细度的步进电机控制调压器升压，全自动进行耐压试验。
使用说明编辑
绝缘靴绝缘手套试验装置公司地址控制箱的面板结构图
打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果。
RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。
液晶： 320X240像素点阵白色背光液晶，在强光和阴暗下都十分清楚。
指示灯：由启动灯、零位灯、灯三个灯组成，启动灯和灯是高亮七彩灯。
操作提示：有一些简短的提示语句和安装接线图。
键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。
电源开关：工作电源，带通电指示灯。
绝缘靴（手套）耐压仪是根据绝缘靴（手套）是根据绝缘靴（手套）的试验规程，
◆可同时3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；?◆结构底部带有脚轮，便于；
绝缘靴绝缘手套试验装置公司地址使用
（1）开机使用开机处于“欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“自动耐压试验”或“手动耐压试验”
选中试验后，按确定可以进入主界面，如动态显示区：一直处于采集，并显示高压电压、低压电流、6路泄漏电流。
结果显示区：如果试验中电流没有超过上限时，显示平均高压电压，平均低压电流，6路平均泄漏电流；否之，显示峰值高压电压，峰值低压电流，6路峰值泄漏电流。
同时显示各试品泄漏电流，并显示结果；
绝缘靴(手套)耐压仪
绝缘靴绝缘手套试验装置公司地址设置数据区设置试验中需要的参数数据输出电压为在自动耐压下的升压目标耐压 耐压时间为耐压的时间长度 泄漏上限为6路泄漏电流峰值的上限 低压过流为低压电流峰值的上限
信息显示区： 显示试验中的试验状态和提示信息。试验操作区： 选择设置、试验、回零命令。
