| 壁厚 | 8mm |
|---|---|
| 表面处理 | 镀铬 |
| 类型 | 锥形滚筒 |
| 适用范围 | 工业,- |
| 筒材料 | 不锈钢 |
| 筒直径 | 800mm |
| 筒长度 | 950mm |
| 轴直径 | 8mm |
| 品牌 | 万能佳 |
| 型号 | RQ |
| 加工定制 | 是 |
一，用途
本系列滚筒式电阻炉系周期式作业炉，适用于自行车、标准件、轴承等行业的各种小零件的气体渗碳、碳氮共渗、光洁热处理。
二，结构简介

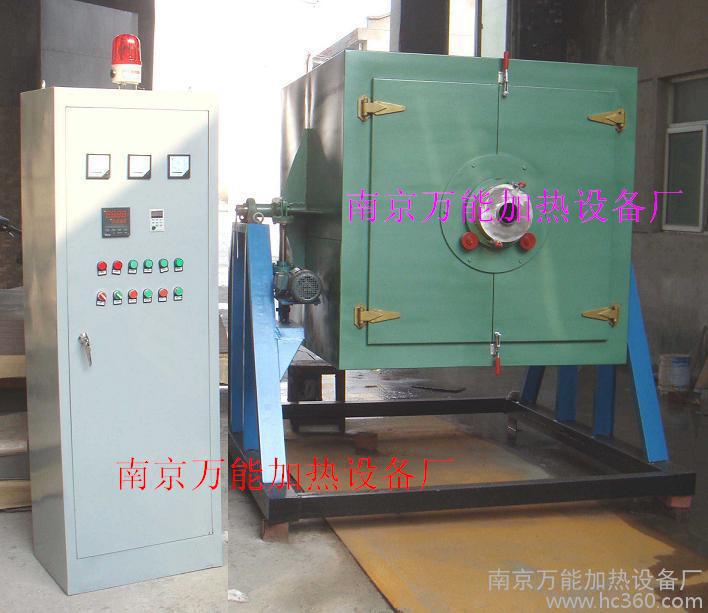

本系列滚筒式电阻炉由炉体和电控两部份组成。
炉体采用八角形旋转炉罐，被处理的零件可在密封的炉罐内均匀翻动，保证工件表面都能接触炉内的气氛。
炉罐的旋转速度能在0.85～8.5转/分内无级调速，用户可根据零件的形状、尺寸选择调节转速。炉体可前后倾斜，被处理的零件能直接从炉罐内卸出进行淬火，操作简便。炉衬采用节能型超轻质耐火砖、硅酸铝纤维与**保温材料组成复合炉衬。炉内既可通气，又可采用滴注的方式。
电控部份主要包括温控及操作两部份。温控采用日本进口岛电智能表与固态继电器实行PID控制，另配记录仪记录完整工艺曲线，并可超温报警；操作采用按钮加灯光显示，实现对加热器通断及炉体旋转、倾斜动作的控制。
三，技术参数
| 电 炉 号
| 加热功率 Kw | 额定 温度 | 额定 电压 | 相 数 | 加热元 件接法 | 空炉升 温时间 | 空载损 耗功率 | ** 大 装炉量 | 滚筒尺寸 直径×长度 | 外形尺寸长×宽×高 | 质量 |
| ℃ | V | P |
| h | Kw | Kg | mm | mm | Kg | ||
| RG-25-9Q | 25 | 950 | 380 | 3 | Y | ≤2.0 | ≤6 | 40 | Φ350×600 | 1600×2300×2000 | 2200 |
| RG-30-9Q | 30 | 950 | 380 | 3 | Y | ≤2.0 | ≤7 | 50 | Φ390×700 | 2050×2450×2000 | 2400 |
| RG-45-9Q | 45 | 950 | 380 | 3 | Y | ≤2.5 | ≤10 | 100 | Φ520×680 | 2180×2100×2000 | 2500 |
| RG-70-9Q | 70 | 950 | 380 | 3 | Y;Y | ≤2.5 | ≤15 | 150 | Φ600×800 | 2346×2205×2473 | 3600 |
| RG-90-9Q | 90 | 950 | 380 | 3 | Y | ≤3.0 | ≤20 | 250 | Φ800×850 | 2900×2950×2590 | 4500 |
