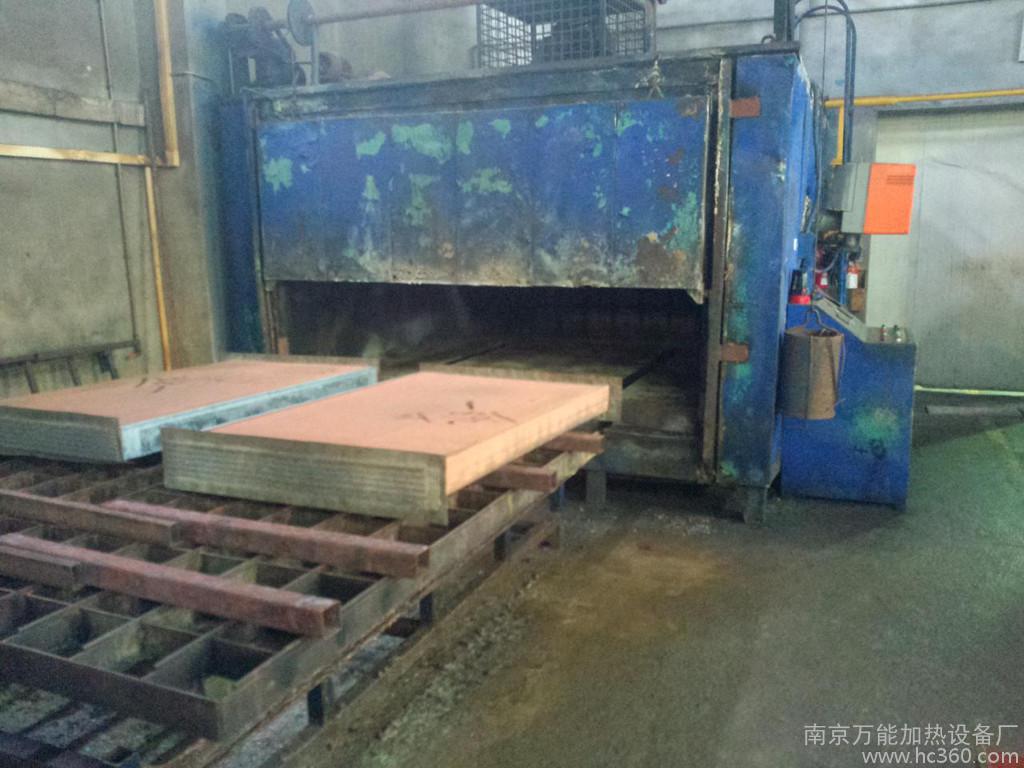

新型网带式热风循环回火炉
1、适用于中小型机械零件的回火、烘干热处理。
2、和传统顶加热风压型相比，改进采用侧加热，风循环型，同时添加不锈钢罩挡风板，使炉子使用寿命成倍增强，加工件加热无死点，产品达到**一级标准。
3、采用数字PID自动恒温仪表，清晰醒目，操作方便
4、配有循环不锈钢风扇型风机，强制空气循环，炉温均匀性±5℃。控制精度±1℃。
5、采用插入式加热便于维修及更换。
6、网带运行平稳，调速电机根据工艺设定无级调速。
7、温控采用PID双向可控硅过零触发控制，自动调功。
8、炉衬采用全纤维压制模块。
9、网带采用不锈钢材质。
10、罩板采用不锈钢材质。
11、此炉型可配套生产线。
12、配有断电保护装置，防止因为断电而停止网带运行，造成炉内工件过烧、网带变形等情况。

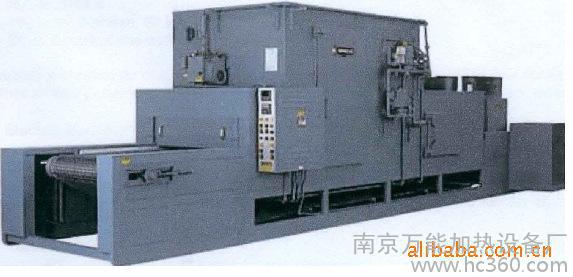

  本网带式热风循环回火炉主要由炉壳、炉衬、加热装置、热风循环机构、传送机构、控制系统等组成。
1、炉壳：外壳呈长方形结构，采用槽钢、角钢框架结构，炉口高温处采用耐热钢板。耐腐蚀彩钢板作外壳围板，美观大方，维修方便。
2、炉衬：本炉衬采用具有优良隔热保温性能的硅酸铝耐火纤维毯，经过特殊加工组合成模块结构，全纤维模块炉衬安装在钢骨架上，钢骨架由型钢、钢板等焊接而成，轻巧并可靠。本炉因采用全纤维模块结构的炉衬，因此其钢结构较传统的耐火砖炉子大为轻巧。全纤维耐火结构热震稳定性好，耐急冷急热，环保、节能效果明显，使用寿命比砖体炉长。这种炉体维修十分方便，若因机械碰撞而损坏，只要进行局部的修补即可使用。这种炉衬还具有安装维修简便，无须烘炉等特点。
3、电加热装置：采用不锈钢外套，高电阻合金加热丝型加热管，安装在炉衬两侧，采用先进的插入式结构，辐射效率高，强化了炉内热交换，提高了炉子热效率，增强了使用寿命，安装维修十分方便。
4、热风循环机构：本炉设有通风机装置，通风机装置安放在炉体顶部，风扇采用耐热钢制作成循环风叶。风扇将加热器产生的热量无间隙对工件加热，使工件每个部位受热均匀，杜绝了工件加工死点的现象。
5、传送机构：采用调速电机无级调速运行，电磁调速器调速控制，通过主传动链轮传动不锈钢网带两侧的不锈钢链条运转，并有辅助链轮、限位压紧轮等固定、收紧网带。配有断电保护装置，断电时采用手动助力管旋转网带，防止因为断电而停止网带运行，造成炉内工件过烧、网带变形等情况。
6、控制系统：电器控制系统分主加热功率回路和控制回路二部分。
主加热回路采用PID双向可控硅过零触发控制，通过采用智能仪表进行合理的参数设置，可以达到每个温区**控制，能计算出本炉的**PID参数，达到较为稳定的温度均匀性。同时根据需要可对每区每相功率大小调整，三相电流平衡调节，控温可根据不同的热处理工艺要求分段设定加热温度，自动控制。通过每区的电流电压表可直接检测每区每相电流的运行情况，十分有利于故障检测和维修。
    完善的保护功能，有超温、断偶、过流、短路、传动动作连锁等功能。当发生超温、断偶情况时，每温区主回路上的大功率接触器迅速切断电源，可以保证设备和处理工件的安全。并有快速熔断器二级保护。
    采用记录仪表记录，同时可作炉子的温度监控及电阻炉超温声光报警使用。
    电器元件采用国内知名品牌。同时整台炉配带该炉的电源总柜，设置总电源开关、快速熔断器等方便用户的使用和维护。
可根据用户要求非标设计。
