| 布局形式 | 卧式 |
|---|---|
| 最大装料量 | 7000Kg |
| 生产能力 | 6000Kg/次 |
| 外形尺寸（长*宽*高） | 4500*2300*2500mm |
| 整机重量 | 2300Kg |
| 产品类型 | 全新 |
| 动力类型 | 电动 |
| 工作方式 | 对流混合机 |
| 结构形式 | 圆筒混合机 |
| 适用物料 | 干粉 |
| 卸料方式 | 球阀出料 |
| 应用领域 | 食品 |
| 物料类型 | 粉状、粒状物料 |
| 每次处理量范围 | 1000以上 |
| 料筒运动方式 | 一维 |
| 物料粒度 | 12--300 |
| 品牌 | 腾阳 |
| 型号 | 一维混合机 |
一． 用途及特点：

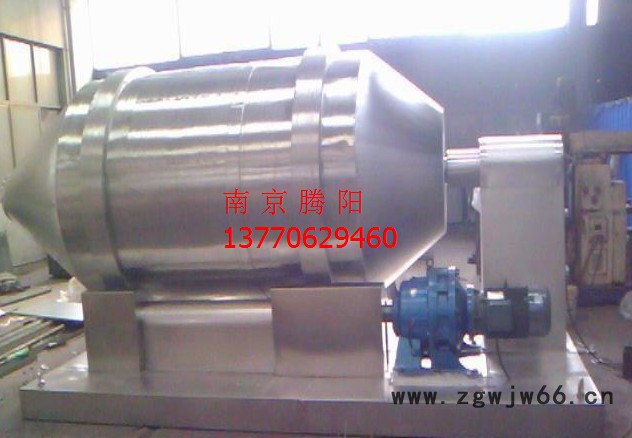

新型一维运动混合机涉及的是一种广泛应用于医药、化工、食品、染料、饲料、化肥、农药等行业的各种粉状、颗粒状物料混合的一维运动混合机。腾阳设备本机主要由料筒、机架、摆线针减速机、电动机、电气装置组成。转动机构选用摆线针减速机、电动机、电动机安装位于摆线针减速机下方，工作时电机通过皮带轮转动给摆线针减速机，摆线针减速机安装位于料筒后部，选用二寸链轮式联轴器连接料筒，使料筒左右方向旋转运动。在料筒的一端装有出料装置，另一端装有料筒传动装置，其特征在于在料筒内设置有多组抄板，每组抄板由15～2０片抄板构成，每片抄板与料筒轴线有夹角，一组抄板与料筒轴线的夹角与另一组抄板与料筒轴线的夹角是反方向排列，其中一组抄板与料筒内壁间留有间隙。装有混合物料的筒体在减速机和链条的带动下作均速旋转运动，由于筒体内壁焊有若干特制的“抄板”，物料在抄板的推动下，沿着筒壁作迂回环流运动，也就是有了上、下、左、右方向的运动，又由于抄板是与筒体轴线有一定的角度，（每块抄板的角度是通过计算和实践决定的）。使物料在筒体内作前后方向的运动，由此可以看出，虽然料筒的运动很简单，但料筒内物料在料筒内充分的滚翻，做的是三维运动，加上料筒内保留合理的剩余空间（物料以外的空间）和料筒合理的旋转速度，使参加混合的不同组分（物料）能最大可能地作相对运动，故物料的混合精度可与二维，三维运动混合机相媲美。 腾阳产品属性一维混合机构造说明本机主要由料筒、机架、摆线针减速机、电动机、电气装置组成。转动机构选用摆线针减速机、电动机、电动机安装位于摆线针减速机下方，工作时电机通过皮带轮转动给摆线针减速机，摆线针减速机安装位于料筒后部，选用二寸链轮式联轴器连接料筒，使料筒左右方向旋转运动。数据咨询qq1404839976
二、主要技术参数：
外形尺寸： 6000×2600×2550mm (长×宽×高)
电动机功率： 18.5 KW
容 积： 15000 L
装料容积： 8000 L
转动次数： 0---6转/分
进料口离地高度： 2550 mm
出料口中心离地高度： 1400 mm
最大装料重量： 5500kg/ 次
设备总重量： 约 6200㎏
三. 制作要求：
料桶材质： 304 2B 6.0mm不锈钢板
.设备主框架: 18号-16号国标槽钢
框架外包板: 201 1.5不锈钢拉丝板
电控系统: 电气控制按钮按装位于料筒后部机架右 侧，正反转动分别有开停及计时控制，定时停机和声光报警功能，操作时按控制面板文字说明即可。并装有电机热过载保，时间继电器控制, 22KW变频调速器等电器元件。
调速电机功率: 18.5 KW 380V
进料口： ￠500 mm
出料口： ￠400mm
筒体尺寸： ￠2200mm×5000mm
托轮托架 ￠300×150 铸钢包聚脂材质
传动轴: ￠120×500mm 材质 Q235
联轴器： 2寸链轮 材质 Q235
减速机: BWY-6 摆线针轮减速机 1台
变频电机 380V 18.5 KW
