宁波德迅检测设备有限公司

产地	浙江
是否进口	否
加工定制	是
类型	伺服万能试验机
测量范围	0-100（kN）
精度	1%
调速范围	1--500（mm/min）
最大负荷	100（kN）
拉伸空间	750（mm）
品牌	德迅
型号	DZXL-5000

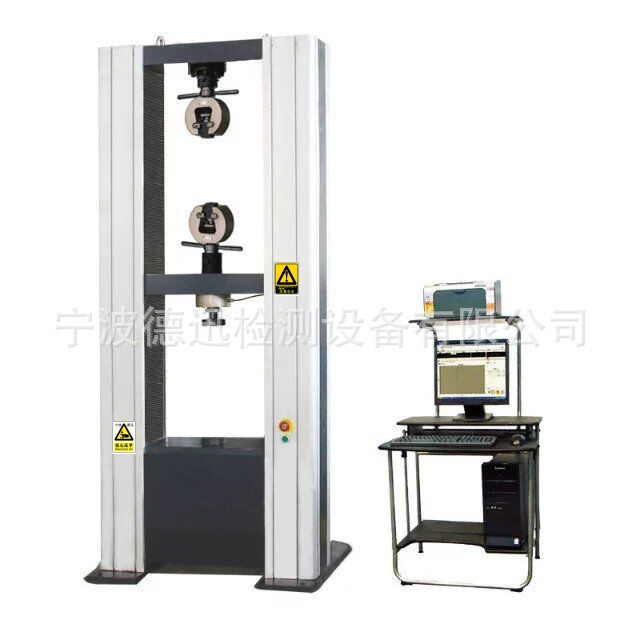

一、 简介

该机型是宁波德迅检测设备有限公司推出的新一代机型，该机型在整个试验过程中采用全数字化控制，采用交流伺服控制驱动系统，具有力、变形、速度、位置等多种控制方式；该机操作方便，精度高，速度范围宽，采样频率高，可选配多个传感器和夹具，使一台试验机完成多台试验机的功能。在功能、指标保证国际水平的同时，在设备软件升级、功能扩展、售后服务等方面比进口机快捷，用户以国产机的价钱，购得“进口机” 。

二、 设备用途

本机可对各种金属、非金属及复合材料进行拉伸、压缩、弯曲、剪切、剥离、撕裂、戳穿等力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷、农业科研、生物科技、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸板、纸箱、金属材料及制品等行业。可根据**标准及ISO、JIS、ASTM、DIN等标准自动求出**大试验力值、断裂力值、屈服强度、上下屈服点、抗拉强度、定变形量应力、定应力变形量、抗压强度、弯曲强度、弹性模量、延伸率等参数，自动绘制各种试验曲线，自动打印试验报告，是工矿企业、技术监督、商检仲裁、科研院所、大专院校等部门的理想检测设备。

三、 结构原理

1．测量系统：

见如下示意图。

伺服电机

①负荷测量：伺服调速器
负荷传感器

采用进口高稳定度、高精度应变式负荷传感器，配备低噪声、高精度、低漂移、高分辨率的测量控制器，全程不分档**小分辨率可达传感器**大负荷的1/500000，有效测量范围为传感器**大负荷的0.2%---100%,可确保在此范围内测力精度优于示值的±0.5%。

②试样变形测量：通过高精度位移传感器与测量控制器实现试样变形测量，变形测量分辨率可达0.001mm。

③横梁位移测量：采用进口高精度光电编码器与传动丝杠同轴转角，通过控制器实现横梁位移（即上下夹头间**位移）测量，分辨率可达0.001mm，不但可进行位移控制，还可用于大变形材料的拉伸伸长的检测。

2．传动系统：

采用全数字式交流伺服器控制高精度、高响应频率的交流伺服电机，联接减速系统，通过同步圆弧齿形带带动丝杠转动加荷，噪音低，传动平稳，无级调速，范围可达（0.01 -500mm/min）；并保证速度精度在±0.5%以内。

3．负荷机架：

门框架结构，由两根高精度、无间隙的滚珠丝杠驱动中横梁上下移动，传递负荷，结构合理，刚性及稳定性好，加载平稳，使用寿命长。

4．微机系统：

采用计算机作为主控机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用Windows XP中文版智能化软件包，可根据**标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和特性曲线图样。

5．夹具：

为实现本机强大的试验功能，除随机基本配置不同载荷的夹具外，尚有偏心轮夹具、缠绕式夹具、自锁式夹具、对夹式夹具、气动夹具、液压夹具等各种夹具，用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验，具有互换性，用户可根据自己的需要进行选择。

四、技术参数：

1．设备型号：WDW-50KN；

2．**大负荷：50KN；

3．负荷有效测量范围：传感器额定值的0.2%—**；

4．测力量程：全程不分挡；

5．负荷**小分辨率：满量程的1/500000；

6．负荷精度：优于示值的±0.5%；

7．位移精度：优于示值的±0.5%；

8．变形精度：优于示值的±0.5%；

9．横梁行程：900mm；

10．有效试验宽度：500mm；

11.速度范围：0.01—500mm/min(无级调速)；

12.速度精度：优于示值的±0.5%；

13.保护功能：超载保护，限位保护，超温保护，过流过压保护；

14．软件及用户界面：中文WindowsXP应用软件；

15．主机外型尺寸：750×620×2000mm；（长×宽×高）

16．主机重量：320Kg。

五、基本配置：

1．50KN主机一台(TBI精密滚珠丝杠两根)；

2．50KN 广测负荷传感器一个；

3．TESTRE测控系统一套；

4．拉伸夹具一付（根据客户要求定做）

5．电机及伺服系统一套（伺服电机）；

6．计算机一台；

7．A4幅面彩色打印机一台；（HP ）

8．WindowsXPTMtest中文版应用软件一套（包括拉伸、压缩等试验软件）。

六、性能特点

1．自动清零：主控计算机接到试验开始指令后，系统便自动清零；

2．自动返车：可按程式设定，加载到设定负荷值时，活动横梁自动高速返回初始位置；

3．自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确；

4．自动存盘：试验数据和测试条件自动存盘，避免因突然断电或忘记存盘引起的数据失；

5．自动变速：试验过程中横梁速度可按预先设定的程序自动变化，也可手动变化；

6．自动校验：系统可自动实现示值的准确度标定；

7．测试过程：试验过程及测量、显示、分析等均由微机控制完成；

8．试验软件：中文WindowsXP 用户界面，菜单提示、鼠标选择操作简单方便；

9．显示方式：数据和曲线随试验过程动态显示；

10．结果再现：试验结果可任意存取，可对数据曲线再分析；

11．曲线编历：试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据，以求取各种材料的试验参数；

12．结果对比：多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较；

13．曲线选择：可根据需要选择应力-应变、力-时间、强度-时间等曲线进行显示和打印；

14．批量试验：对参数相同的试样,一次设定后可顺次完成一批试样的试验；

15．试验报告：可按用户要求的格式对试验报告进行编程和打印；

16．限位保护：具有程控和机械两级横梁限位保护功能；

17．过载保护：当负载超过额定值的10%时自动停机；

18．自动诊断：系统具有自诊断功能，定时对测量系统、驱动系统进行过压、过流、超温等检查；

七、设备价格：元。免费上门安装调试

八、免费木包装，汽车运输到需货方。

九、交货期： 5 天

十、售后服务：

1．保修2年，终身服务；

2．免费安装调试，为用户培训一至两名操作人员；

3．免费为用户升级试验软件；

4．2小时内为用户提供售后服务方案,48小时之内为用户现场服务；

5．以优惠的价格为用户开发试验软件，扩展试验功能。
