| 品牌 | newlabs |
|---|---|
| 型号 | NL01STA |
主要特点：
标准配备步进电机，配合NL01SC系列运动控制器可实现自动控制
进口高品质滚珠螺杆驱动，重复定位精度好，寿命长新型轴端结构，防止螺杆松动，特别适合高速往复使用
导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用
步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小
配有手轮，方便调试
两端装有零位和限位开关，方便准确定位和保护产品
底座有标准孔距的螺纹孔和通孔，方便安装固定
可换装伺服电机，实现高速重载
规格参数：
型号 | NL01STA50 | NL01STA100 | NL01STA150 | NL01STA200 | NL01STA250 | NL01STA300 |
行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 |
台面尺寸(mm) | 90×90 | 90×90 | 90×90 | 120×120 | 120×120 | 120×120 |
导轨 | 线性轴承 | |||||
螺杆导程 | 4mm | 5mm | ||||
分辨率(8细分) | 0.0025mm | |||||
最大速度 (mm/s) | 30 | 30 | 30 | 40 | 40 | 40 |
重复定位精度(mm) | ＜0.005 | |||||
轴向间隙(mm) | ＜0.02 | |||||
步进电机(1.8°) | 42步进电机 | |||||
最大静转矩(Ncm) | 40 | 50 | ||||
中心负载(kg) | 15 | 15 | 10 | 7 | 6 | 5 |
自重(kg) | 2.8 | 3 | 3.3 | 3.8 | 3.9 | 4.4 |
备注 | 可选配防护罩，应用真空环境中，需单独订货 | |||||

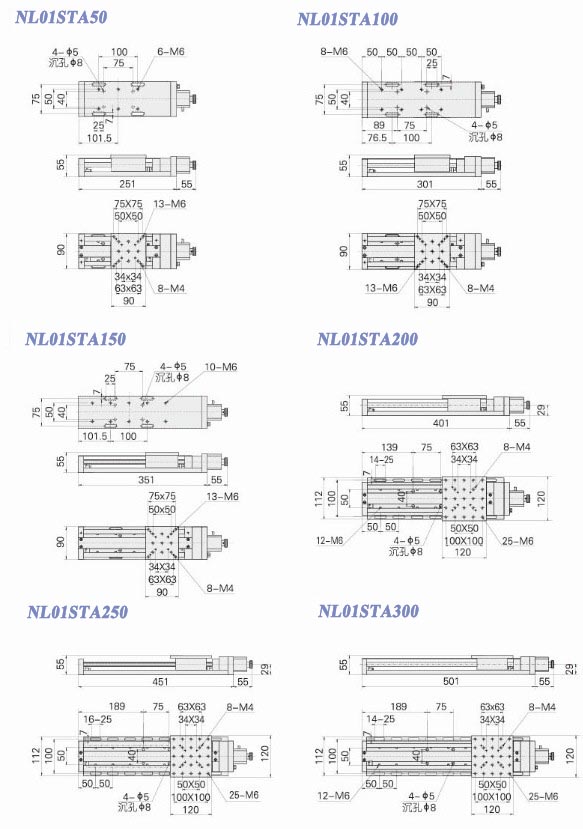

CAD：
