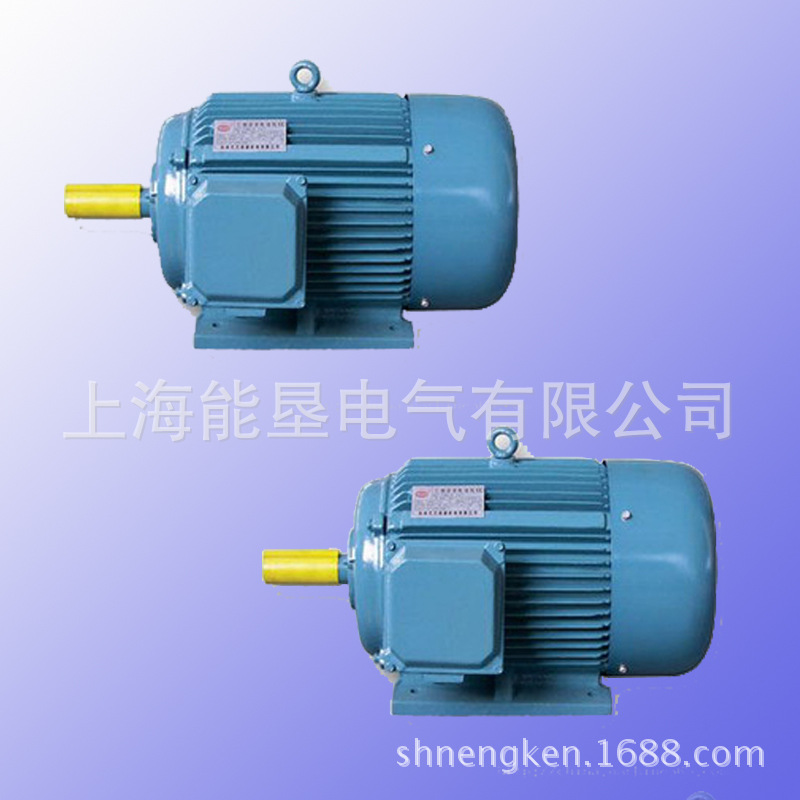

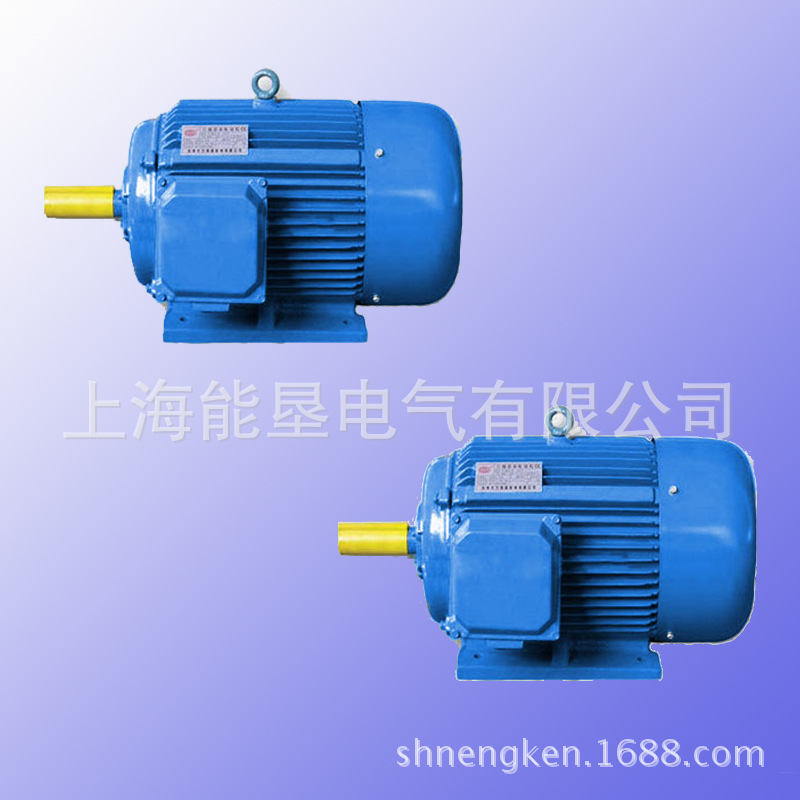

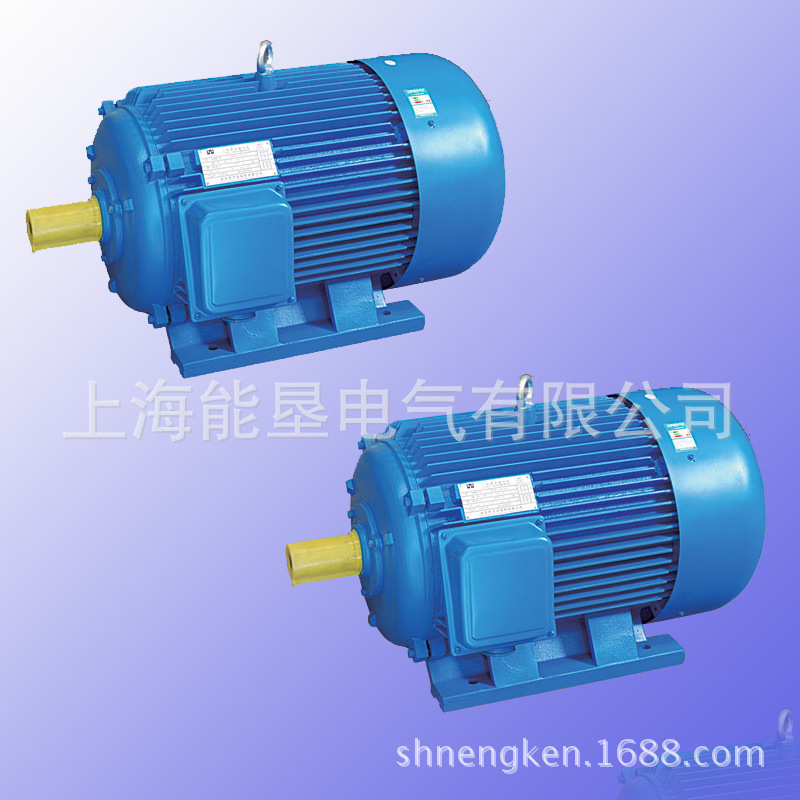

产品：	浏览次数：723特价销售Y315M-8 75KW机械设备专用三相异步电动机
品牌：	SHNK
产品类型：	三相异步电动机
极数：	6极
单价：	16630.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-12-24 07:49

产品类型	三相异步电动机
极数	6极
额定功率	75
额定电压	380（V）
额定转速	720（rpm）
产品认证	iso9001
应用范围	机械设备
安装方式	卧式
品牌	SHNK
型号	Y315M-8

概述

Y系列（IP44）电机是全封闭、自扇冷三相鼠笼型一般用途的电机，具有高效、节能、起动力矩大、噪音低、振动小，可靠性高等特点。安装尺寸符合IEC标准，功率与机座号的配置关系符合DIN标准。外壳防护等级IP44。使用场所：不可含易燃、易爆或腐蚀性气体。
规格表

型号 Type	功率 Power(kw)	型号 Type	功率 Power(kw)	型号 Type	功率 Power(kw)	型号 Type	功率 Power(kw)
Y80M1-2	0.75	Y160M2-2	15	Y250M-4	55	Y315L1-8	90
Y80M1-4	0.55	Y160M-4	11	Y250M-6	37	Y315L2-8	110
Y80M2-2	1.1	Y160M-6	7.5	Y250M-8	30	Y315L1-10	75
Y80M2-4	0.75	Y160M1-8	4	Y280S-2	75	Y315L2-10	90
Y90S-2	1.5	Y160M2-8	5.5	Y280S-4	75	Y355M-2	250
Y90S-4	1.1	Y160L-2	18.5	Y280S-6	45	Y355L-2	315
Y90S-6	.75	Y160L-4	15	Y280S-8	37	Y355M-4	250
Y90L-2	2.2	Y160L-6	11	Y280M-2	90	Y355L-4	315
Y90L-4	1.5	Y160L-8	7.5	Y280M-4	90	Y355M1-6	160
Y90L-6	1.1	Y180M-2	22	Y280M-6	55	Y355M2-6	200
Y100L-2	3	Y180M-4	18.5	Y280M-8	45	Y355L-6	250
Y100L1-4	2.2	Y180L-4	22	Y315S-2	110	Y355M1-8	132
Y100L2-4	3	Y180L-6	15	Y315S-4	110	Y355M2-8	160
Y100L-6	1.5	Y180L-8	11	Y315S-6	75	Y355L-8	200
Y112M-2	4	Y200L1-2	30	Y315S-8	55	Y355M1-10	110
Y112M-4	4	Y200L2-2	37	Y315S-10	45	Y355M2-10	132
Y112M-6	2.2	Y200L-4	30	Y315M-2	132	Y355L-10	160
Y132S1-2	5.5	Y200L1-6	18.5	Y315M-4	132
Y132S2-2	7.5	Y200L2-6	22	Y315M-6	90
Y132S-4	5.5	Y200L-8	15	Y315M-8	75
Y132S-6	3	Y225S-4	37	Y315M-10	55
Y132S-8	2.2	Y225S-8	18.5	Y315L1-2	160
Y132M-4	7.5	Y225M-2	45	Y315L2-2	200
Y132M1-6	4	Y225M-4	45	Y315L1-4	160
Y132M2-6	5.5	Y225M-6	30	Y315L2-4	200
Y132M-8	3	Y225M-8	22	Y315L1-6	110
Y160M1-2	11	Y250M-2	55	Y315L2-6	132

安装型式

示意图 Diagram
安装型式 Mounting	B3	B5	B35	V1	V3	V5	V6	B6	B7	B8	V15	V38
机座号 frame No.	80-355	80-255	80-355	80-355	80-160	80-160	80-160	80-160	80-160	80-160	80-160	80-160

外形及安装尺寸

,

机座号 frame No.	级数 Poles	安装尺寸 Mounting Dimension															外形尺寸 Overall Dimension
机座号 frame No.	级数 Poles	H	A	B	C	D	E	F	G	K	M	N	P	R	S	T	AB	AC	AD	HD	L
80M	2,4	80	125	100	50	19	40	6	15.5	10	165	130	200	0	12	3.5	165	175	150	175	290
90S	2,4,6	90	140	100	56	24	50	8	20	10	165	130	200	0	12	3.5	180	195	160	195	315
90L	2,4,6	90	140	125	56	24	50	8	20	10	165	130	200	0	12	3.5	180	195	160	195	340
100L	2,4,6	100	160	140	63	28	60	8	24	12	215	180	250	0	15	4	205	215	180	245	380
112M	2,4,6	112	190	140	70	28	60	8	24	12	215	180	250	0	15	4	245	240	190	2635	400
132S	2,4,6,8	132	216	140	89	38	80	10	33	12	265	230	300	0	15	4	280	275	210	315	475
132M	2,4,6,8	132	216	178	89	38	80	10	33	12	265	230	300	0	15	4	280	275	210	315	515
160M	2,4,6,8	160	254	210	108	42	110	12	37	15	300	250	350	0	19	5	330	335	265	385	605
160L	2,4,6,8	160	254	254	108	42	110	12	37	15	300	250	350	0	19	5	330	335	265	385	650
180M	2,4,6,8	180	279	241	121	48	110	14	42.5	15	300	250	350	0	19	5	355	380	285	430	670
180L	2,4,6,8	180	279	279	121	48	110	14	42.5	15	300	250	350	0	19	5	355	380	285	430	710
200L	2,4,6,8	200	318	305	133	55	110	16	49	19	350	300	400	0	19	5	395	420	315	475	775
225S	4,8	225	356	286	149	60	140	18	53	19	400	350	450	0	19	5	435	475	345	530	820
225m	2	225	356	311	149	55	110	16	49	19	400	350	450	0	19	5	435	475	345	530	815
225M	4,6,8	225	356	311	149	60	140	18	53	19	400	350	450	0	19	5	435	475	345	530	845
250M	2	250	406	349	168	60	140	18	53	24	500	450	550	0	19	5	490	515	385	575	930
250M	4,6,8	250	406	349	168	65	140	18	58	24	500	450	550	0	19	5	490	515	385	575	930
280S	2	280	457	368	190	65	140	18	58	24	500	450	550	0	19	5	550	585	410	640	1000
280S	4,6,8	280	457	368	190	75	140	20	67.5	24	500	450	550	0	19	5	550	585	410	640	1000
280M	2	280	457	419	190	65	140	18	58	24	500	450	550	0	19	5	550	585	410	640	1050
280M	4,6,8	280	457	419	190	75	140	20	67.5	24	500	450	550	0	19	5	550	585	410	640	1050
315S	2	315	508	406	216	65	140	18	58	28	600	550	660	0	24	6	744	645	576	865	1240
315S	4,6,8,10	315	508	406	216	80	170	22	71	28	600	550	660	0	24	6	744	645	576	865	1270
315M	2	315	508	457	216	65	140	18	58	28	600	550	660	0	24	6	744	645	576	865	1310
315M	4,6,8,10	315	508	457	216	80	170	22	71	28	600	550	660	0	24	6	744	645	576	865	1340
315L	2	315	508	508	216	65	140	18	58	28	600	550	660	0	24	6	744	645	576	865	1310
315L	4,6,8,10	315	508	508	216	80	170	22	71	28	600	550	660	0	24	6	744	645	576	865	1340
355M	2	355	610	560	254	75	140	20	67.5	28	740	680	800	0	24	6	740	750	680	1035	1540
355M	4,6,8,10	355	610	560	254	95	170	25	86	28	740	680	800	0	24	6	740	750	680	1035	1570
355L	2	355	610	630	254	75	140	20	67.5	28	740	680	800	0	24	6	740	750	680	1035	1540
355L	4,6,8,10	355	610	630	254	95	170	25	86	28	740	680	800	0	24	6	740	750	680	1035	1570

注：
1）B3型机座带底脚，端盖上无凸缘，无尺寸M、N、P、R、S、T。
2）B5型机座无底脚，端盖上无凸缘，无尺寸A、B、C、AB。
3）图为B35型图样，机座带底脚，端盖上有凸缘。
4）H225-H355电机凸缘安装孔S为8空均布。
5）R为凸缘配合面至轴伸肩的距离。嘛
