上海能垦电气有限公司

安装方式	卧式
产品类型	三相异步电动机
产品认证	iso9001
额定电压	380（V）
额定功率	200
额定转速	3000（rpm）
极数	2极
品牌	上海能垦
型号	YB2-315L2-2

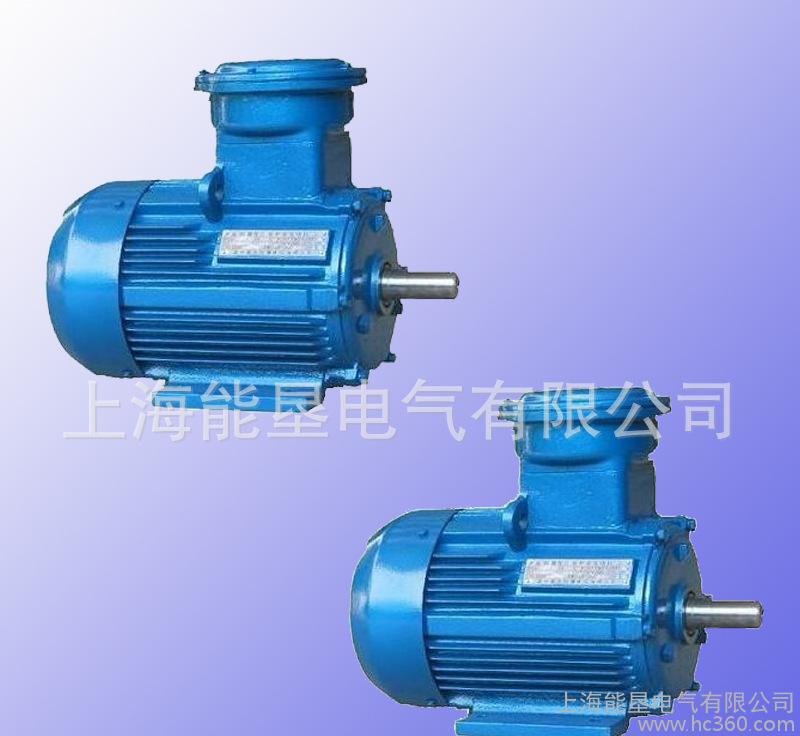

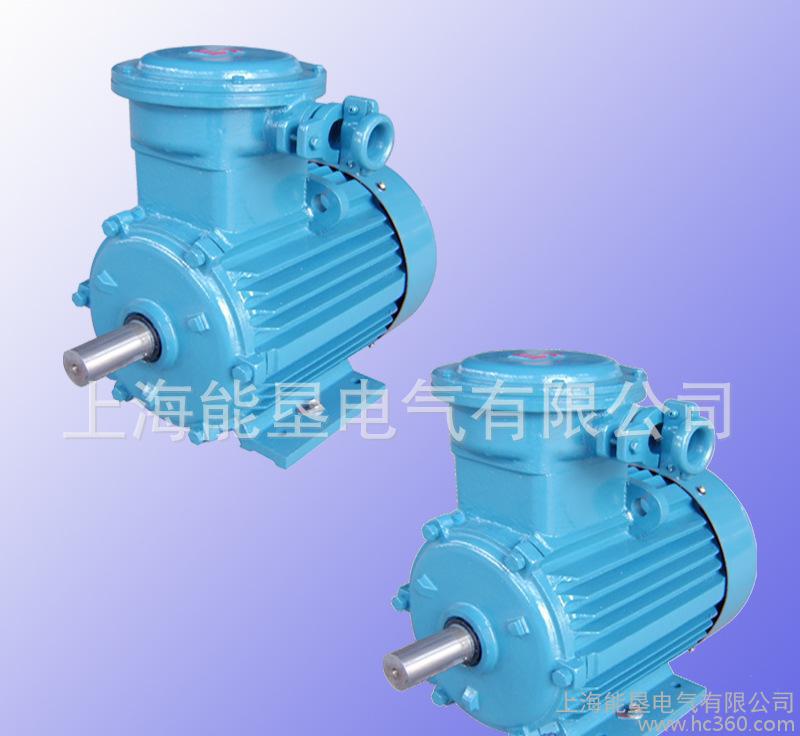

YB2系列隔爆型三相异步电动机是YB型的改进设计，隔爆性能符合GB3836.1、 GB3836.2 《爆炸性气体环境用电电气设备》的规定，它分为矿用隔爆型(I类)适合于用甲垸场合，如矿井下固定式设备(非采掘工作面)和工厂用隔爆型(II类，如石油化工等含有爆炸性混合物场合) 做为一般转动动力。



本系列电机标有防爆标志为Exdl Mb、ExdllA T4 Gb、ExdHB T4 Gb等，其代表意义如下：

常见爆炸性混合物分组合见下表：(表中的"组别"对应于电气设备的"类别")

组别T1T2T3T4

l	甲烷、氨、醋酸	丁醇、醋酸酐	环乙烷
llA	乙烷、丙烷、丙酮、苯乙烯、苯、氯苯、甲苯、一氧化碳	丁烷、乙醇、丙烯、醋酸丁、醋酸戊、氯乙熥、醋酸乙、甲醇	戊烷、乙烷、庚烷、辛烷、癸烷、汽油	乙醚、乙酸
llB	市用煤气、焦炉煤气	环氧乙烷、1.3—丁二烯、乙烯	二甲醚、硫化氢	乙基甲基醚、二乙醚、四氯乙烯
llC	水煤气、氯	乙炔

选用电机时，应根据使用场所中爆炸性混合物的类别，确定电机类别。

YB2系列隔爆型三相异步电动机的电气性能同Y2系列。除具有效率高、温升低、噪间低、振动小等许多优点外，还具有结构先进，使用安全可靠等显著特点，YB2系列隔爆型电动机采用F级绝缘（温升按B级考核），外壳防护等级IP55，冷却方式为IC411，工作方式为SI连续工作制。

电动机使用条件：
环境空气温度：工厂使用最高温度40℃；煤矿井下使用不超过35℃海拔：≤1000m
电压：380V, 660V,380/660V, 660/1140V其他电压需另订协议频率：50Hz或(60Hz)

隔爆型其它系列产品展示
(其基本参数、电气性能指标等同YB2系列隔爆型三相异步电动机）

YB2系列隔爆型三相异步电动机技术数据

型号额定功率满 载 时堵转电流堵转转矩最大转矩(Kw)转速
(r/min)电流
IN(A)效率
η(%)功率因数
(cosφ)额定电流
Ist/IN额定转矩
Tst/TN额定转矩
Tmax/TN

同步转速 3000转/分(2P)
YB2-63M1-2	0.18	2720	0.53	65	0.8	5.5	2.2	2.2
YB2-63M2-2	0.25		0.69	68	0.81
YB2-71M1-2	0.37	2740	0.99	70	0.81	6.1
YB2-71M2-2	0.55		1.40	73	0.82			2.3
YB2-80M1-2	0.75	2830	1.77	77.4	0.83
YB2-80M2-2	1.1		2.53	79.6	0.83	7.0
YB2-90S-2	1.5	2840	3.34	81.3	0.84
YB2-90L-2	2.2		4.73	83.2	0.85
YB2-100L-2	3.0	2870	6.19	84.6	0.87	7.5
YB2-112M-2	4.0	2890	8.05	85.8	0.88
YB2-132S1-2	5.5	2900	10.9	87	0.88
YB2-132S2-2	7.5		14.7	88.1	0.88
YB2-132M-2	9		17.6	88.1	0.88
YB2-160M1-2	11	2930	21.0	89.4	0.89
YB2-160M2-2	15		28.4	90.3	0.89
YB2-160L-2	18.5		34.4	90.9	0.9		2.0
YB2-180M-2	22	2940	40.7	91.3	0.9
YB2-20UL1-2	30	2950	55.1	92	0.9
YB2-200L2-2	37		67.5	92.5	0.9
YB2-225M-2	45	2970	81.8	92.9	0.9
YB2-250M-2	55		99.6	93.2	0.9
YB2-280S-2	75		135	93.8	0.9
YB2-280M-2	90		160	94.1	0.91
YB2-315S-2	110	2980	195	94.3	0.91	7.1	1.8	2.2
YB2-315M-2	132		233	94.6	0.91
YB2-315L-2	160		279	94.8	0.92
YB2-315L2-2	200		348	95	0.92
YB2-355M1-2	220		382	95	0.92		1.7
YB2-355M2-2	250		435	95	0.92		1.6
YB2-355L1-2	280		487	95	0.92
YB2-355L-2	315		548	95	0.92
