| 产品类型 | 三相异步电动机 |
|---|---|
| 极数 | 4极 |
| 额定功率 | 1.1 |
| 额定电压 | 380（V） |
| 额定转速 | 1500（rpm） |
| 产品认证 | iso9001 |
| 应用范围 | 机械设备 |
| 安装方式 | 卧式 |
| 品牌 | SHNK |
| 型号 | YVF2-90S-4-1.1KW铝壳变频电机 |
概述

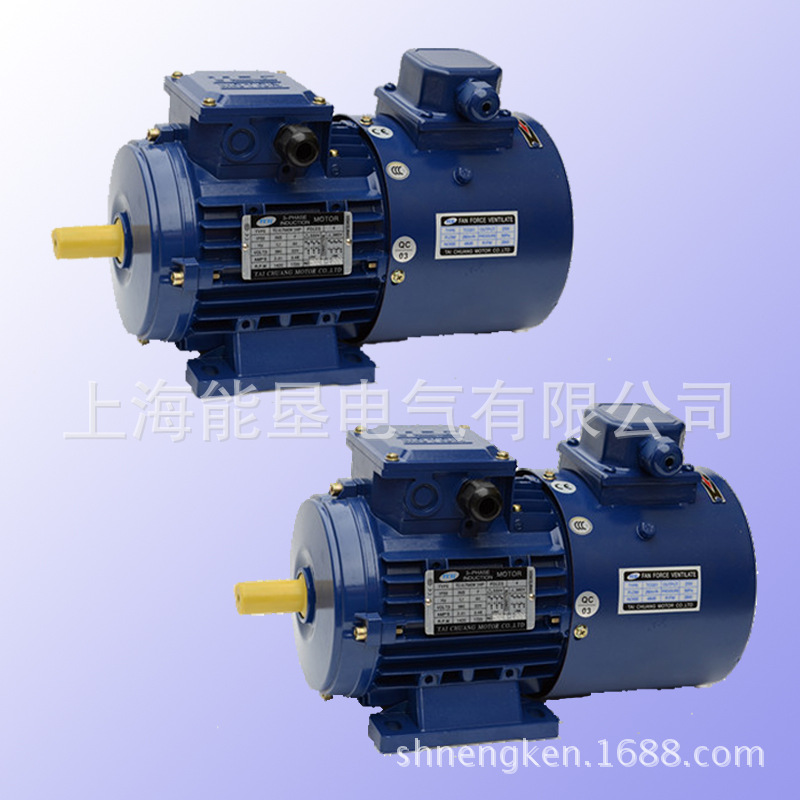

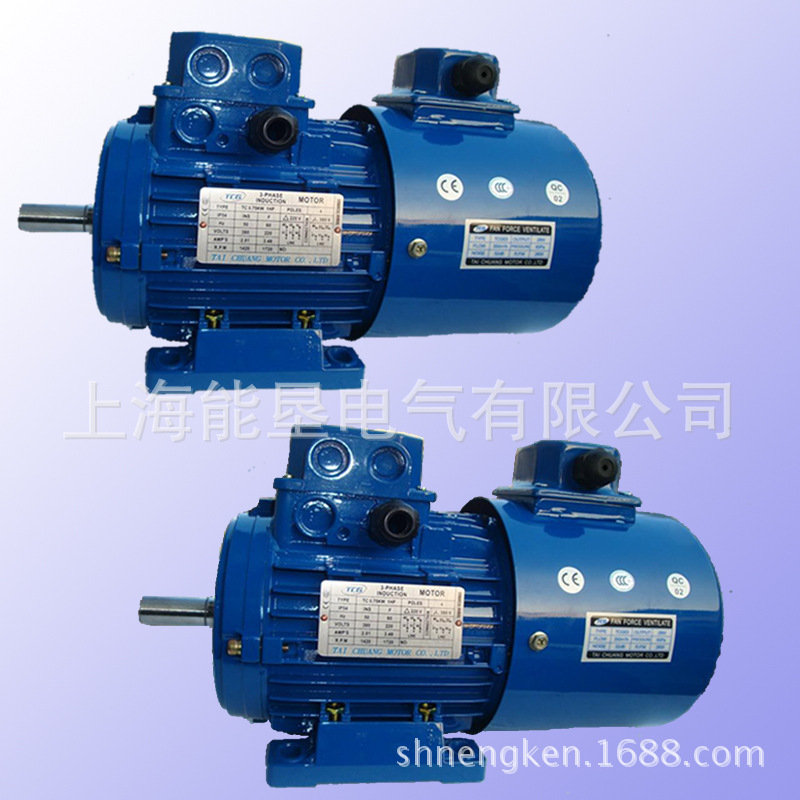

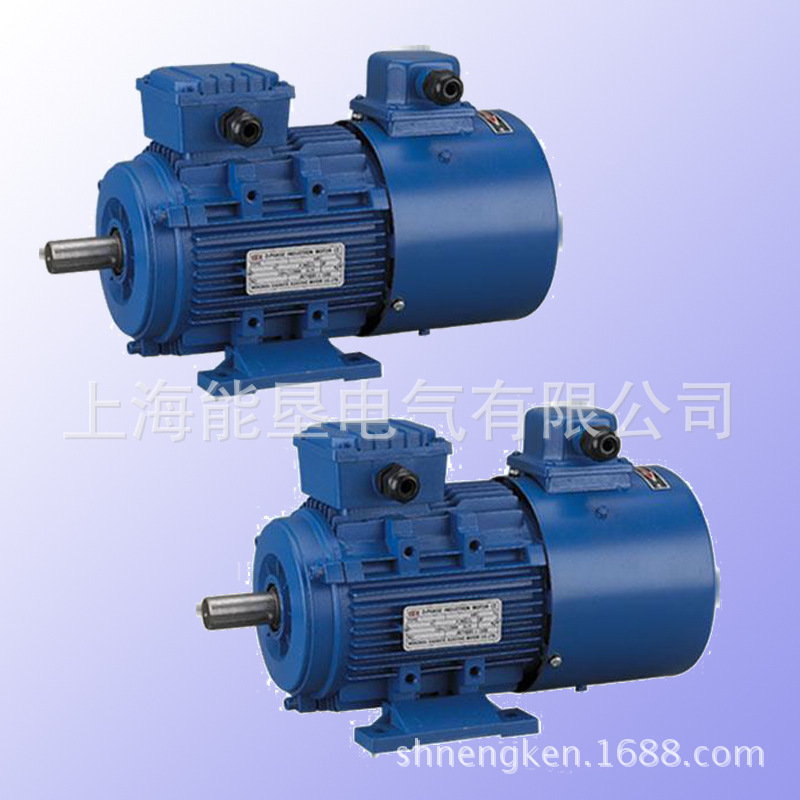

YVF2系列变频调速电动机是一种交流、高效、节能型调速电动机，与变频器配合使用，是机电一体化的调速新产品，具有噪音低、振动小、起动力矩大、起动电流小，结构简单、运行稳定、使用可靠、维护方便、运用范围广等特点。能在5-100HZ甚至更宽的范围内平滑无级调速，单独装有轴流风机，在不同转速下均有较好的冷却效果，其安装尺寸和外形尺寸与Y2系列（IP54）三相异步电动机相同（除风罩比Y2系列电动机稍长即电机总长增加外）。
上海能垦电气有限公司
电话：0577-27875086
联系人：卢小姐 15869674765
www.shnengken.com
•额定功率：0.55-315Kw
•额定电压：220V、380V
•额定频率：50Hz、60Hz
•防护等级：IP44、IP54
•绝缘等级：F
•机座号：80-355
技术数据
上海能垦电气有限公司
电话：0577-27875086
联系人：卢小姐 15869674765
www.shnengken.com
| 标称功率 Power(kw) | 型号type | 额定转矩 rated torque(N.m) | 电流current A | 型号type | 额定转矩 rated torque(N.m) | 电流current A | 匹配变频器容量KVA |
| 0.55 | YVF80M1-4 | 3.5 | 1.8 | 1.0 | |||
| 0.75 | YVF80M2-4 | 4.7 | 2.3 | YVF90S-6 | 7.0 | 2.5 | 1.0 |
| 1.1 | YVF90S-4 | 7.0 | 3.0 | YVF90L-6 | 10.5 | 3.5 | 2.0 |
| 1.5 | YVF90L-4 | 9.5 | 4.1 | YVF100L-6 | 14.0 | 4.4 | 2.0 |
| 2.2 | YVF100L1-4 | 14.0 | 5.5 | YVF112M-6 | 21.0 | 6.1 | 3.0 |
| 3 | YVF100L2-4 | 19.0 | 7.5 | YVF132S-6 | 28.5 | 7.9 | 4.0 |
| 4 | YVF112M-4 | 25.4 | 9.6 | YVF132M1-6 | 37.5 | 10.3 | 6.0 |
| 5.5 | YVF132S-4 | 35.0 | 12.7 | YVF132M2-6 | 52.5 | 13.8 | 10 |
| 7.5 | YVF132M-4 | 47.7 | 17.0 | YVF160M-6 | 71.0 | 18.7 | 10 |
| 11 | YVF160M-4 | 70.0 | 24.8 | YVF160L-6 | 105.0 | 27.0 | 15 |
| 15 | YVF160L-4 | 95.5 | 32.0 | YVF180L-6 | 142.5 | 34.6 | 20 |
| 18.5 | YVF180M-4 | 117.1 | 37.7 | YVF200L1-6 | 176.0 | 39.6 | 30 |
| 22 | YVF180L-4 | 140.9 | 44.5 | YVF200L2-6 | 210.0 | 45.8 | 30 |
| 30 | YVF200L-4 | 190.9 | 59.6 | YVF225M-6 | 285.5 | 62.5 | 40 |
| 37 | YVF225S-4 | 235.5 | 73.2 | YVF250M-6 | 352.5 | 75.6 | 50 |
| 45 | YVF225M-4 | 286.4 | 88.4 | YVF280S-6 | 429.0 | 89.6 | 60 |
| 55 | YVF250M-4 | 350.1 | 107.6 | YVF280M-6 | 252.0 | 110.0 | 70 |
| 75 | YVF280S-4 | 477.7 | 146.6 | YVF315S-6 | 716 | 142 | 100 |
| 90 | YVF280M-4 | 572.9 | 172.5 | YVF315M-6 | 859 | 170 | 120 |
| 110 | YVF315S-4 | 700.2 | 192 | YVF315L1-6 | 1050 | 207 | 150 |
| 132 | YVF315M-4 | 840.3 | 228 | YVF315L2-6 | 1260 | 240 | 160 |
| 160 | YVF315L1-4 | 1018.5 | 275 | YV335M1-6 | 1528 | 289 | 210 |
| 200 | YVF315L2-4 | 1273.2 | 342 | YVF335M2-6 | 1910 | 360 | 270 |
| 250 | YVF335M-4 | 1592 | 443 | YVF355L-6 | 2387 | 439 | 350 |
| 315 | YVF335L-4 | 2005 | 551 | 450 |
长度尺寸MM
| 机座号frameNO. | 80M | 90S | 90L | 100L | 112M | 132S | 132M | 160M | 160L | 180M |
| 长度length | 370 | 380 | 410 | 465 | 480 | 530 | 570 | 660 | 715 | 775 |
| 机座号 frameNO. | 180L | 200L | 225S | 225M | 250M | 280S | 280M | 315S | 315 | 355 |
| 长度length | 815 | 850 | 885 | 915 | 915 | 1085 | 1135 | 1285 | 1395 | 1690 |
