宁波高新区纳康传动机械有限公司

使用特性	高速
滚动体类型	滚子
体积规格	小型
滚动体列数	多列
滚道类型	直线滚道
载荷方向	二者皆可
用途	机床

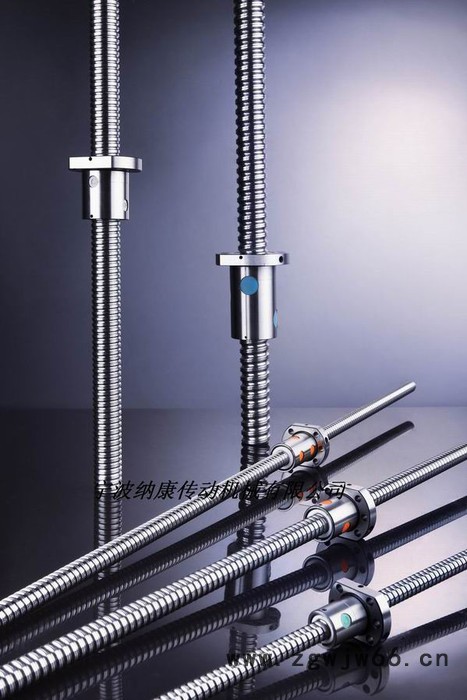

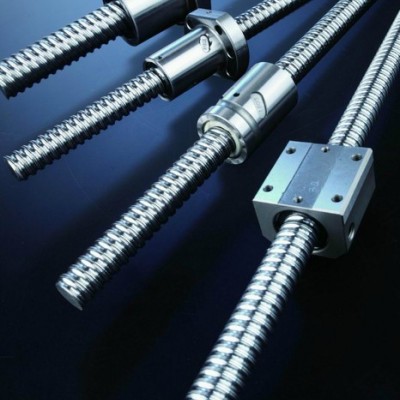

本公司是直销台湾TBI、UTM品牌滚珠丝杆，备有大量库存！

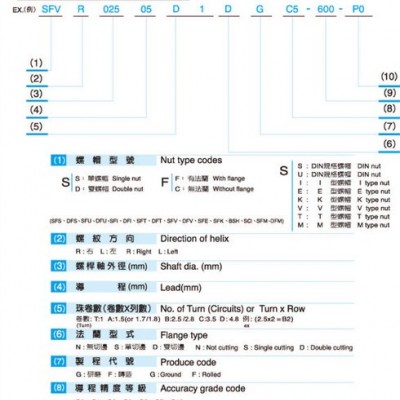

主要规格有SFU1204 1604 1605 2005 2505 2010 1610 3205 2510 3210 4005 4010等等，特别供应雕刻机专用SFU2510 SFU1605等规格丝杆，高精度，低噪音，长寿命，价格低，是您的理想先择！

滚珠丝杆的特点:

滚珠丝杆副是由螺杆,螺母,滚珠,密封圈等零件组成的高精度机械传动部件,由于滚珠丝杆副的螺杆与螺母之间有滚珠在做滚动运动,所以能得到较高的运动效率,与滑动丝杆相比,驱动扭钜在1/3以下.因此,不仅能把回转运动转变为直线运动,也能容易地将直线运动变为回转运动.它是传统滑动丝杠的进一步延伸发展。这一发展的深刻意义如同滚动轴承对滑动轴承所带来得改变一样。滚珠丝杠副因优良的摩擦特性使其广泛的运用于各种工业设备、精密仪器、精密数控机床。尤其是近年来，滚珠丝杠副作为数控机床直线驱动执行单元，在机床行业得到广泛运用，极大的推动了机床行业的数控化发展。这些都取决于其具有以下几个方面的优良特性：

传动效率高、定位精度高、传动可逆性、使用寿命长、同步性能好

由于滚珠丝杠副运转顺滑、消除轴向间隙以及制造的一致性，采用多套滚珠
丝杠副方案驱动同一装置或多个相同部件时，可获得很好的同步工作

能微量进给又能高速进给.滚珠丝杆副由于滚珠做滚动运动,起动扭钜极小,不会产生如滑动运动中易出现的爬行,蠕动现象,所以能保证实现**的微进给.另一方面,由于滚珠丝杆副效率高,摩擦小,发热低,从而又能进行高速进给.无间隙,高刚性.其采用哥德式沟槽形状(如下图所示),轴方向间隙调整至极小亦不能轻易转动.由于滚珠丝杆副可以加预压,预压后可使轴向间隙达到零甚至零以下,进而得到较高的刚性.

哥德式沟槽

采用内循环模式工作.(如下图所示)

此种方式是由钢珠沿着内循环循环器沟槽,斜斜的越过螺杆牙峰,回来到原点,一般为一卷钢珠一次循环.这种循环方式螺杆至少要有一端是完全通牙,使用于螺杆径较小,采用金属循环器.

材料与热处理

	材 料	热处理	硬 度
螺杆	S55C	高频淬火	HRC56～62
螺帽	SCM420	渗碳淬火	HRC56～62
钢珠	SCM420	热处理	HRC60
