安装方式 | 立式 |
---|---|
刀具数量 | 24.0 |
定位精度 | ±0.005 |
动力类型 | 电动 |
类型 | 立式加工中心 |
售后服务 | 全国联保 |
主电机功率 | 7.5 |
主轴转速范围 | 8000rpm |
界面语言 | 中文 |
是否库存 | 是 |
作用对象 | 冶金 |
适用行业 | 冶金 |
布局形式 | 立式 |
品牌 | 马扎克 |

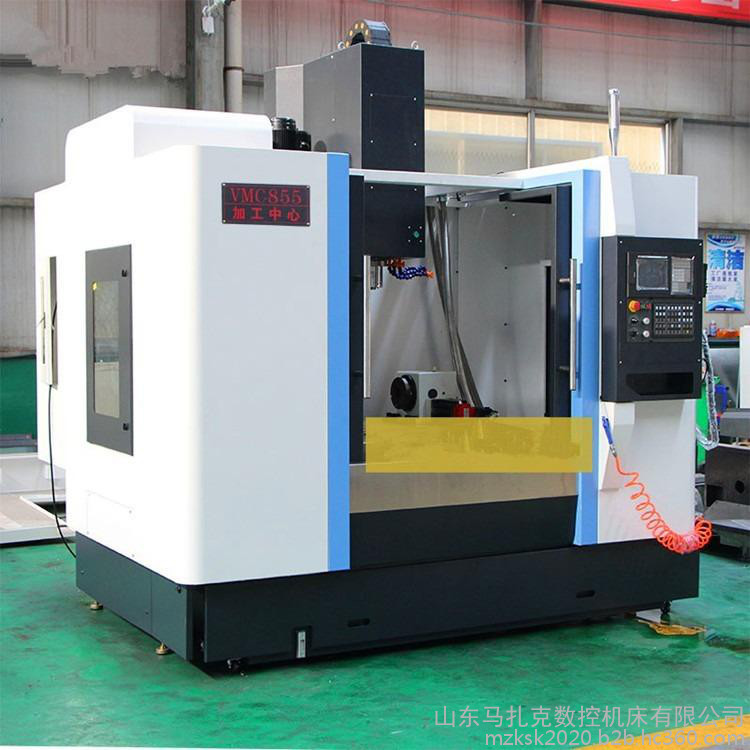

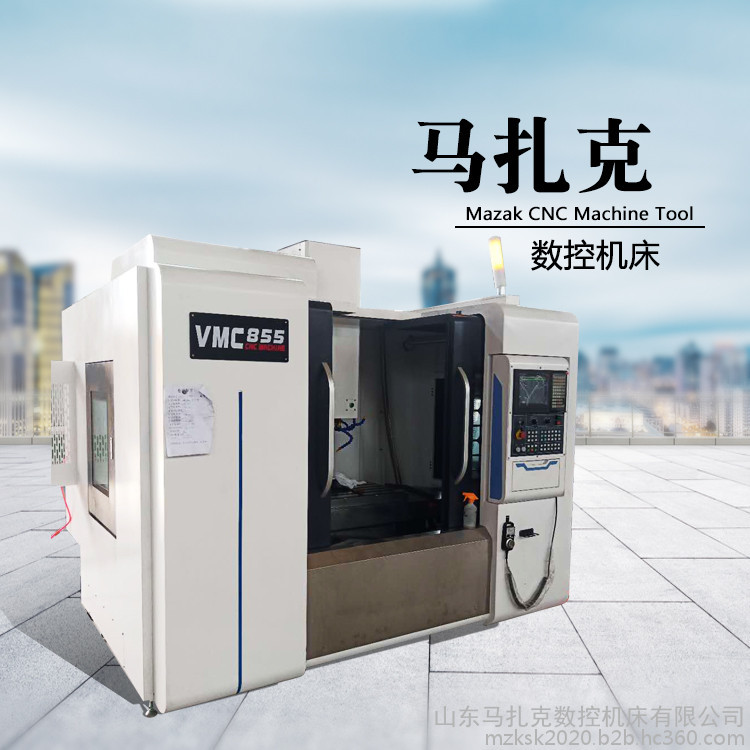

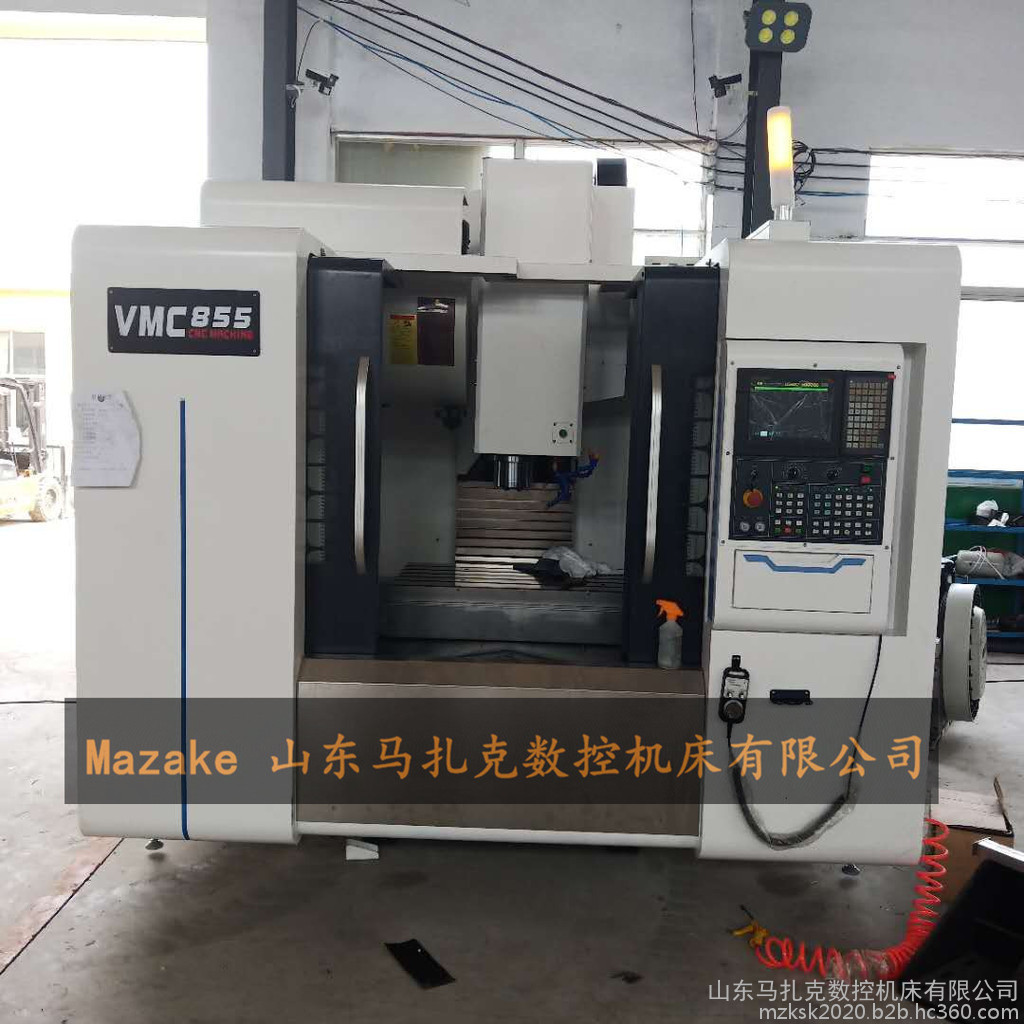

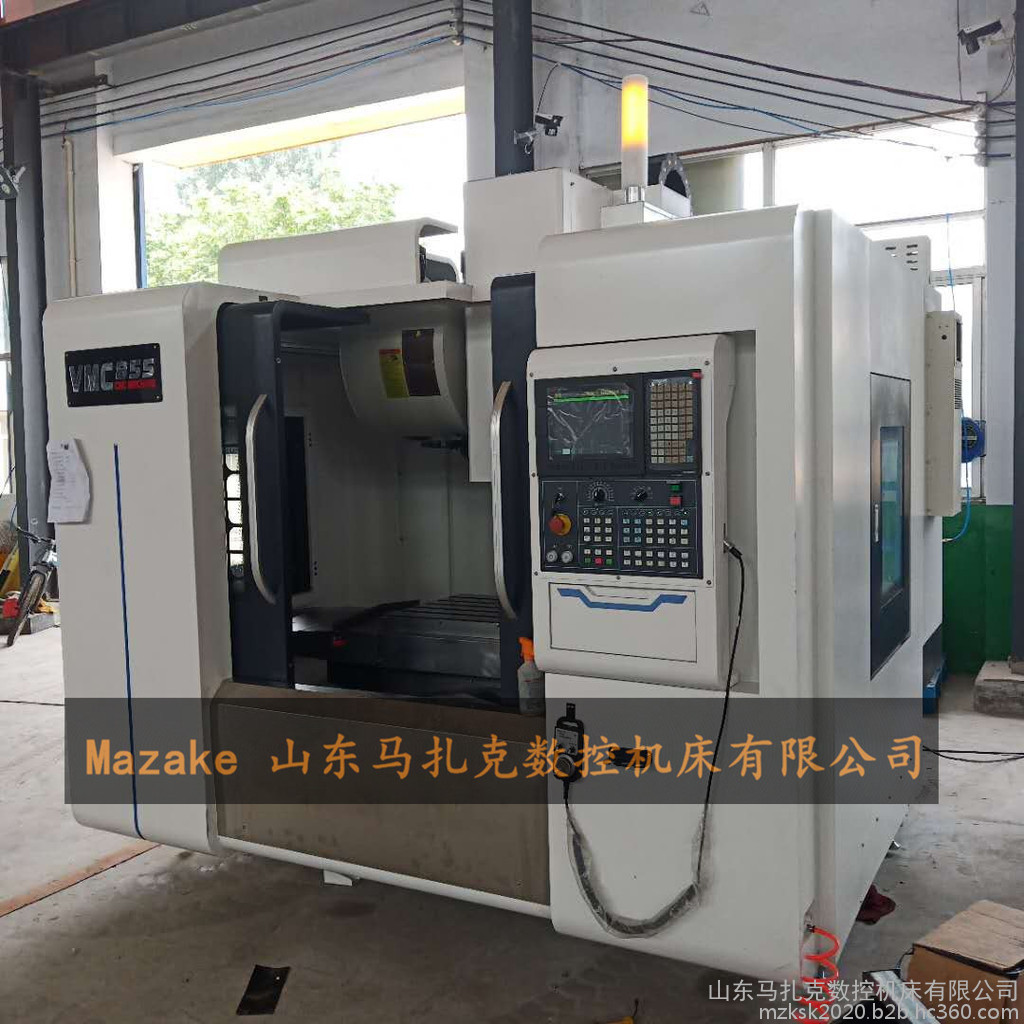

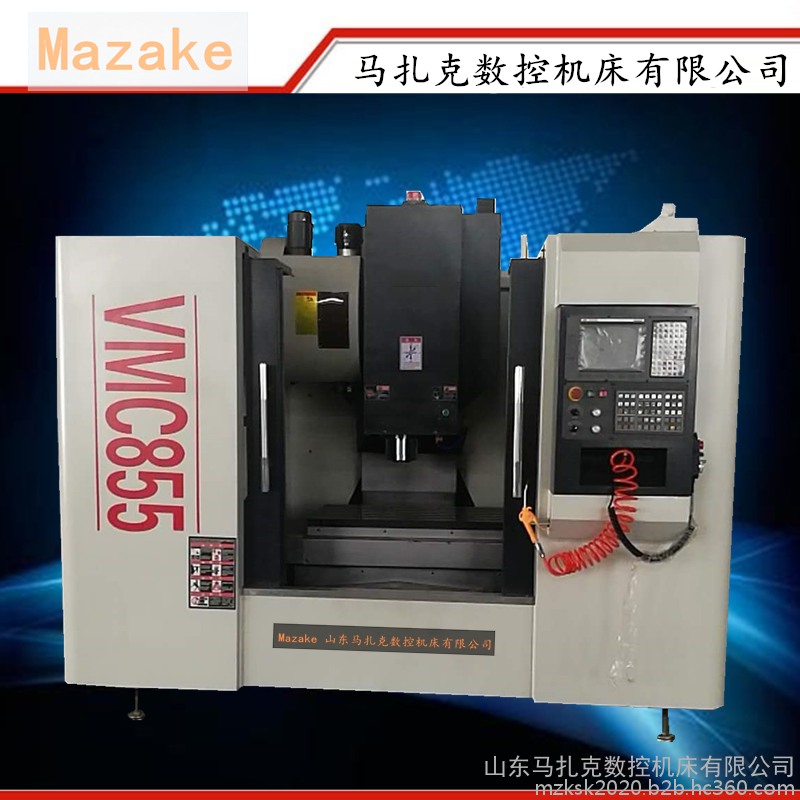

型号 | VMC855 |
加工定制 | 是 |
主要特点:
1底座采A字形肋结构提高吸振效果,整体铸件采用人字形设计,达到高度抗弯刚性。
2结构采用米汉铸铁材质,经回火处理消除内应力,确保刚性精度持久性。
3高速换刀机构设计,配合预先感应控制,结合高效能打刀系统,进行换刀工作。
4实际测试结果,刀对刀的交换时间1.8S,实现高速换刀功能。
刀库
圆盘式自动换刀装置,采用3D凸轮换刀仅需1.8S,刀盘上可容纳24支刀,能适应各种加工需要。刀具装卸容易,使用任意式,刀具之管理与登记非常方便。
主轴
主轴短鼻端设计搭配环状出水冲屑将主轴马达之传动效率发挥到良好效果,切削刚性特佳,提高加工精度并延长主轴寿命。
防护罩
密闭式防护罩采用山形设计,排屑更加流畅在高速移动顺畅及低噪音,有效阻隔切削液及切屑,使线轨与螺杆的保护及寿命达到状态。
无配重
Z轴采用无配重设计,搭配大功率刹车伺服马达,提升Z轴驱动性能,达到高速及表面光洁度。
滑轨
三轴采用台湾上银/银泰线性滑轨,具有高刚性、低噪音、低摩擦、高灵敏度,可提升加工速度及精度。
丝杠
采用台湾制精密P4级静音丝杆。
三轴马达座
三轴马达座采用一体成型技术,且配合精密轴套,更好的提高了三轴马达刚性需求与同心度,满足高速加工需求。
参数规格
型号 | VMC855 |
行程 | |
X轴 | 800mm |
Y轴 | 550mm |
Z轴 | 550mm |
主轴端面至工作台 | 120-670mm |
主轴中心至立柱导轨 | 630mm |
进给 | |
X轴快速移动 | 32(48)m/min |
Y轴快速移动 | 32(48)m/min |
Z轴快速移动 | 32(48)m/min |
切削进给 | 1-10000mm/min |
定位精度 | ±0.005 |
重复定位精度 | ±0.006 |
工作台 | |
工作台面积 | 1000×550mm |
最大承重 | 600kg |
T型槽 | 5×18mm |
主轴 | |
转速 | 8000(12000)rpm |
主轴直径 | 150mm |
主轴锥孔 | BT40 |
拉钉 | MAS-P40T-Ⅰ |
拉刀力 | 8KN |
主电机功率 | 7.5Kw |
刀库 | |
规格 | 24T |
类型 | 圆盘式 |
刀位 | 24 |
换刀时间 | 1-2.3s |
最大刀具直径 | 80/150mm |
最大刀具长度 | 300mm |
最大刀具重量 | 8Kg |
机床规格 | |
重量 | 5800 Kg |
外形尺寸(长×宽×高) | 2750×2300×2650mm |
标准配置:
配 置 | 厂 家 | 产 地 |
主轴单元 | 罗翌/丹铨 | 台湾 |
导 轨 | 上银/银泰 | 台湾 |
丝 杆 | 上银/银泰 | 台湾 |
锁紧螺母 | 盈锡 | 台湾 |
刀 库 | 北巨/德速 | 台湾 |
润滑系统 | 河谷 | 日本 |
主要电器元件 | 施耐德 | 法国 |
气动系统 | 亚德客 | 台湾 |
丝杆轴承 | FAG/NSK | 德国/日本 |
数控系统 | 三菱M80 | 日本 |
机床内防护 | 海东 | 国产 |
机床外防护 | 台海 | 国产 |
