| 标称容量 | 150PF |
|---|---|
| 产品等级 | 一级品 |
| 频率特性 | 高频 |
| 外形 | 圆柱形 |
| 应用范围 | 高压 |
| 调节方式 | 固定 |
| 功率特性 | 大功率 |
| 介质材料 | 陶瓷 |
| 引线类型 | 径向引出线 |
| 品牌 | 美志 |
| 型号 | CT813-Y5T-20KV-151K |
型号 Model | 标称容量及偏差 1KHz20℃ | 额定电压 RATED VOLTAGE KVDC | 片/串 PCS/STACK | 外型尺寸 Dimension (mm) | |||
CAP PF | TOL | D（直径） | L（高度） | T（厚度） | |||
CT813 | 1000 | ±20% | 20 | 10 | 11.0 | 59.0 | 5.0 |
1000 | ±20% | 15 | 11 | 10.5 | 59.3 | 4.5 | |
1000 | ±20% | 12 | 12 | 9.8 | 58.7 | 4.0 | |
1000 | ±20% | 10 | 13 | 9.8 | 63.5 | 4.0 | |
510 | ±20% | 20 | 10 | 10.0 | 44.0 | 3.5 | |
510 | ±20% | 15 | 11 | 9.7 | 46.1 | 3.3 | |
510 | ±20% | 12 | 12 | 9.3 | 46.7 | 3.0 | |
510 | ±20% | 10 | 13 | 9.3 | 50.5 | 3.0 | |
330 | ±20% | 20 | 10 | 8.1 | 44.0 | 3.5 | |
330 | ±20% | 20 | 12 | 9.2 | 60.0 | 4.5 | |
330 | ±20% | 15 | 11 | 7.8 | 46.1 | 3.3 | |
330 | ±20% | 12 | 12 | 7.5 | 46.3 | 3.0 | |
330 | ±20% | 12 | 12 | 8.7 | 50.0 | 3.5 | |
330 | ±20% | 10 | 13 | 7.5 | 50.5 | 3.0 | |
250 | ±20% | 20 | 10 | 7.0 | 44.0 | 3.5 | |
250 | ±20% | 15 | 11 | 6.8 | 46.1 | 3.3 | |
250 | ±20% | 12 | 12 | 6.5 | 46.7 | 3.0 | |
250 | ±20% | 10 | 13 | 6.5 | 50.5 | 3.0 | |
100 | ±20% | 20 | 10 | 7.0 | 44.0 | 3.5 | |
100 | ±20% | 15 | 11 | 6.8 | 46.1 | 3.3 | |
100 | ±20% | 12 | 12 | 6.5 | 46.7 | 3.0 | |
100 | ±20% | 10 | 13 | 6.5 | 50.5 | 3.0 | |
注解:
1.此表所列参数仅作参考,最终以实际确认样品或交货为准;
2.可以根据用户实际要求来做设计;
3.外观尺寸,电极位置,容量设计等各项参数都可以按照客户要求做专门设计;

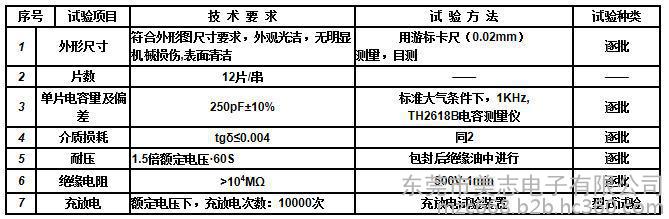

测试数据：

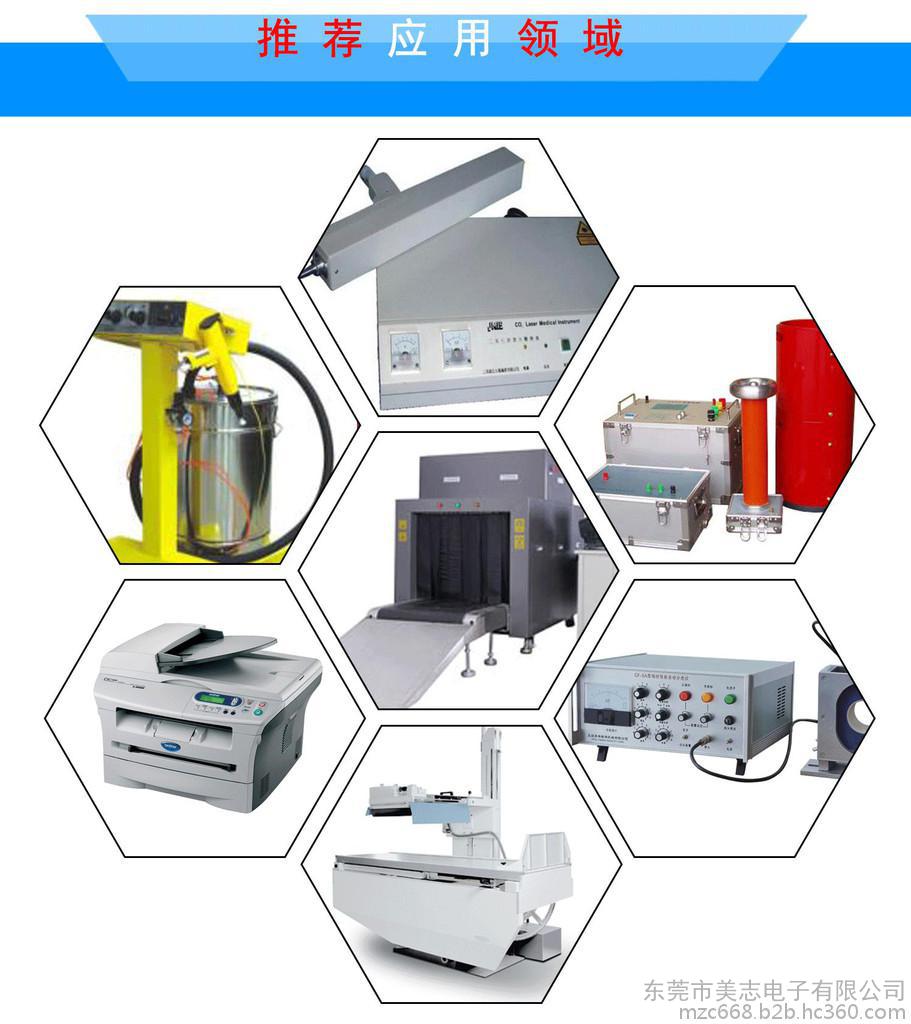

应用领域：
1、静电喷涂倍压模块电路；
2、手持式高压静电喷枪内置高压模块；
3、高压负离子发生器等低功率高压电源组件；
4、静电发生电路，喷涂机械，静电植绒设备，倍压电路等高频倍压整流电路；

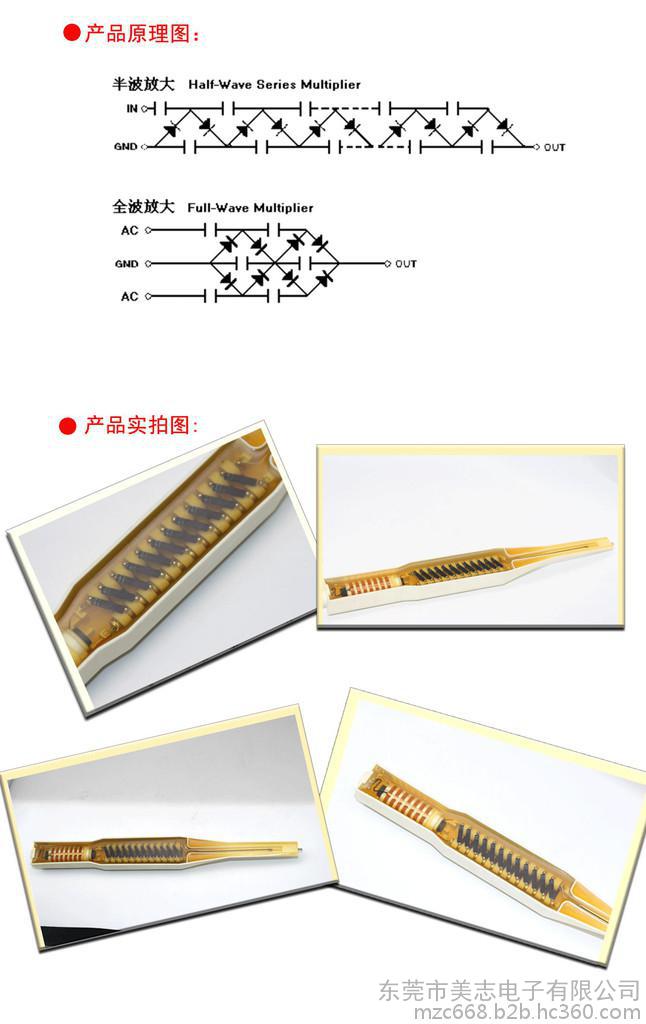

5、多级倍压整流电路的主要部件；
6、用于低功率直流高压电源；
东莞美志于2007年4月16日成立,是国家介电陶瓷研究所下设的集研发设计,制造,销售为一体的高压电容器公司.目前有三大科技成果挤身于行业前列: 全球首款脉冲寿命超过百万次的脉冲高压陶瓷电容器--PC系列、 全球首款TC变化率小于1的零局放高压陶瓷电容器--GC系列、 全球首款容量超20NF的大容量高频陶瓷电容器--FC系列 ，目前美志电容已成为多家医疗检测,智能电网等领域大型用户的元器件供应商与产品开发合作伙伴,特别是在高精密度,零局部放电,高低温环境,高频脉冲等领域,美志产品更成为无可取代的优势! 具有超高电压和超高工频的特性,局放低，内阻小，适合于航空航天器，智能电网。
使用注意事项:
1. 请小心搬动,切勿令电容器高处跌落,以免造成电容器内部瓷芯受到损伤;
2. 请于干躁清洁的室内密封保存,不要与其它化学品一起保存,以免受到腐蚀;
3. 锁螺丝时轻轻拧紧即可,不要过于用力,以免损坏螺纹,甚至可能造成电极与瓷芯脱落而至电容器受损报废;
4. 此系列高压陶瓷电容串适合在以下环境中应用:变压器油,环氧树脂,SF6气体等.若未做特殊结构处理,不建议在空气中裸露使用；危险!
5. 请不要改变电容串的外部结构,如果需要,请事先与美志公司确认；
6. MZS-SF系列电容串是专为智能电网设计的高精密产品,请使用交流电压!如果要应用到直流电压电路中,请与美志公司咨询相关系列的产品；
7. 请严格按照电容串的额定电压及其它额定参数标准使用!长期低于额定电压工作有益于电容器的使用寿命!反之,对电容器有极大损害；
