| 材质 | 铝合金 |
|---|---|
| 公称通径 | 06 08 10 15（mm） |
| 连接形式 | 螺纹 |
| 流动方向 | 换向 |
| 适用介质 | 空气 |
| 用途 | 换向 |
| 类型(通道位置) | 五通式 |
| 品牌 | 百力成 |
| 型号 | 4M220-06 |

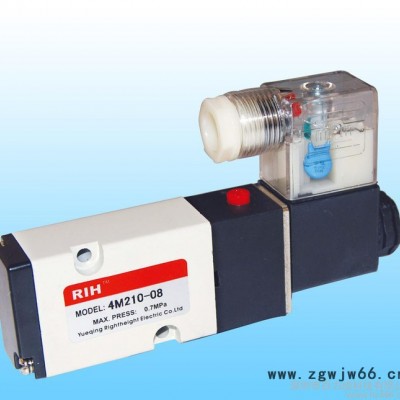

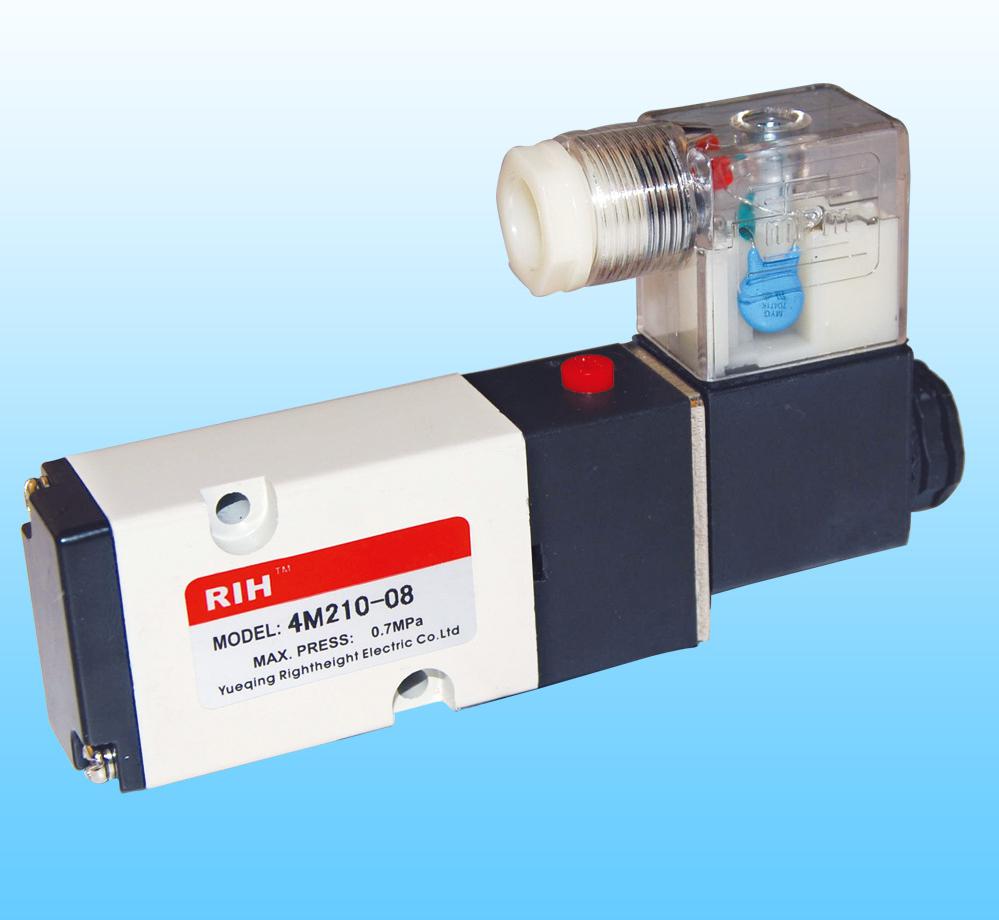

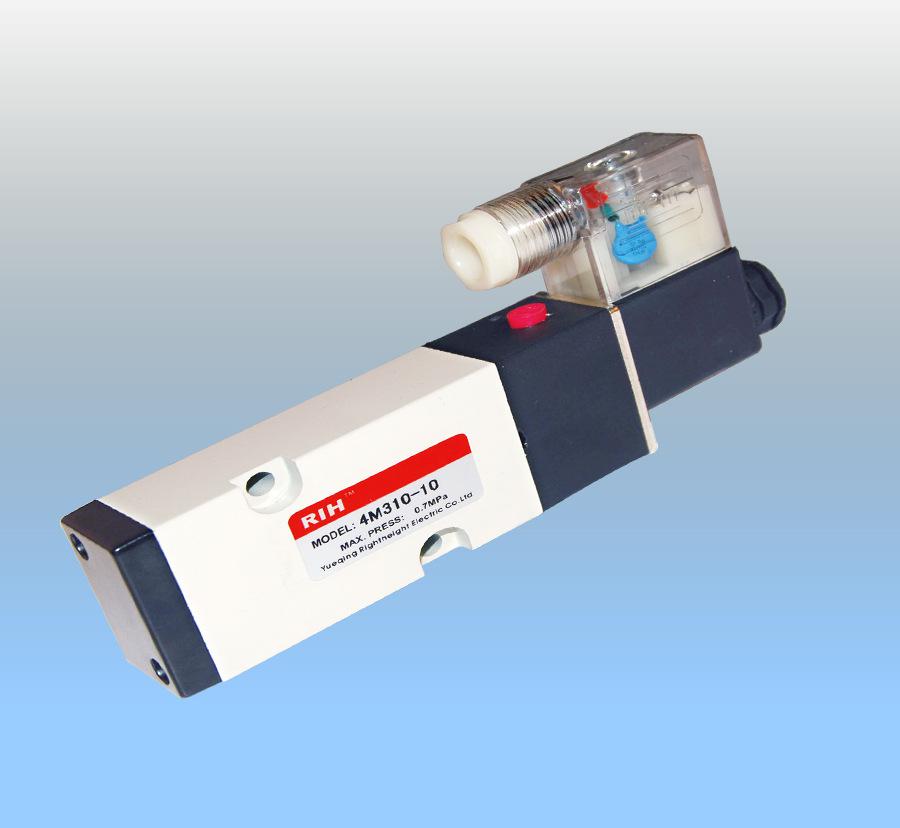

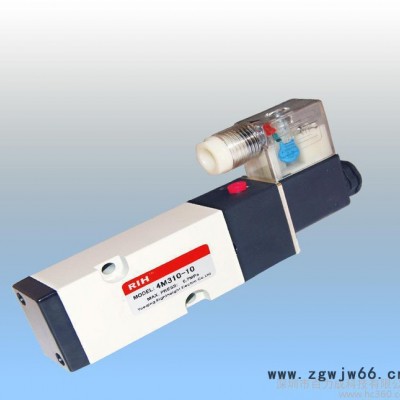

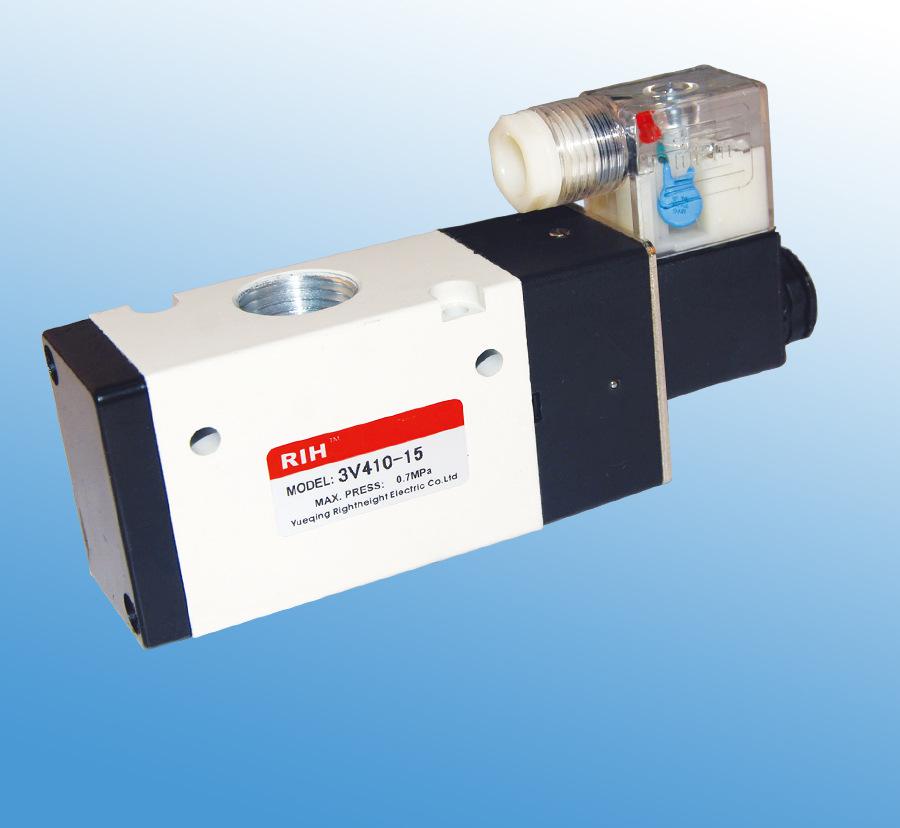

[**] 气动元件 4M220-06 气动电磁阀
[国产**] 质量保证
该系列电磁阀采用整体槽隙滑阀结构，以特殊高精度光整工艺加工阀孔，产品具有性能优越，换向性好，使用寿命长，外形美观，通气量大等特点，广泛用于各种气动系统中。
接管口径：G1/8-G1/4
使用压力：0.15-0.8MPa
适用温度：-5 ~~~ 70℃
电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用**的是单向阀、安全阀、方向控制阀、速度调节阀等。
工作原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体**会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油**会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断**控制了机械运动。
安装注意事项如下：
1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。
2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
5、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
故障排除：
一、电磁阀通电后不工作
??检查电源接线是否不良→重新接线和接插件的连接
??检查电源电压是否在±工作范围-→调致正常位置范围
??线圈是否脱焊→重新焊接
??线圈短路→更换线圈
??工作压差是否不合适→调整压差→或更换相称的电磁阀
??流体温度过高→更换相称的电磁阀
??有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器
??液体粘度太大，频率太高和寿命已到→更换产品
二、电磁阀不能关闭
??主阀芯或铁动芯的密封件已损坏→更换密封件
??流体温度、粘度是否过高→更换对口的电磁阀
??有杂质进入电磁阀产阀芯或动铁芯→进行清洗
??弹簧寿命已到或变形→更换
??节流孔平衡孔堵塞→及时清洗
??工作频率太高或寿命已到→改选产品或更新产品
三、其它情况
??内泄漏→检查密封件是否损坏,弹簧是否装配不良
??外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件
