| 产品类型 | 五相步进马达 |
|---|---|
| 极数 | 2极 |
| 额定功率 | 10W |
| 额定电压 | 220（V） |
| 额定转速 | 2900（rpm） |
| 产品认证 | CCC |
| 应用范围 | 机械设备 |
| 品牌 | TAMAGAWA/多摩川 |

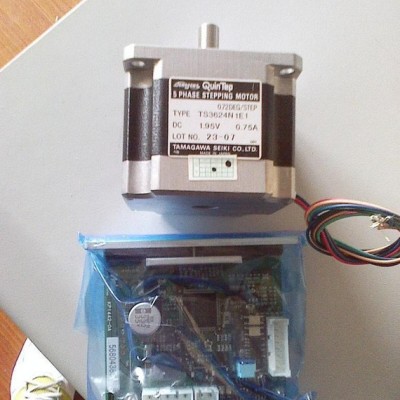

| 型号 | TS3624N1E1 |
0.72

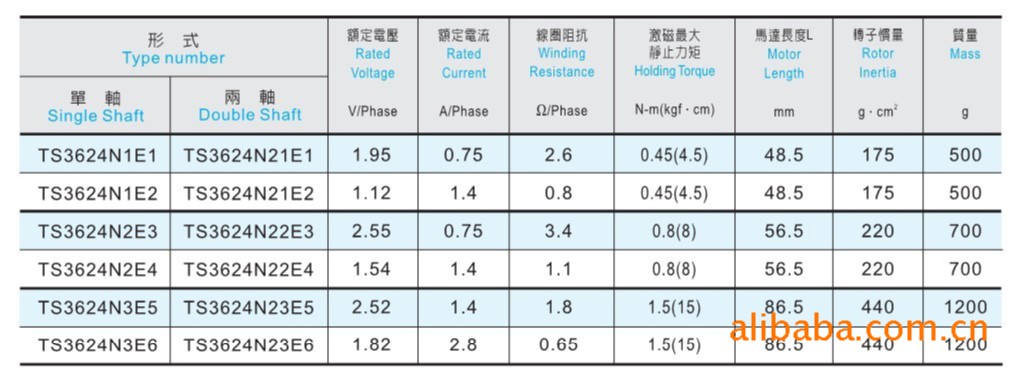

| 单轴 | 两轴 | 基本步进角 | 额定电压 | 额定电流 | 线圈阻抗 | 线圈感抗 | 激磁**大静止力矩 | 马达长度L | 转子惯量 | 质量 |
| TS3624N1E1 | TS3624N21E1 | 0.72 | 1.95 | 0.75 | 2.6 | 0.45(4.5) | 48.5mm | 175 | 500g | |
| TS3624N1E2 | TS3624N21E2 | 0.72 | 1.12 | 1.4 | 0.8 | 0.45(4.5) | 48.5mm | 175 | 500g | |
| TS3624N2E3 | TS3624N22E3 | 0.72 | 2.55 | 0.75 | 3.4 | 0.8(8) | 56.5mm | 220 | 700g | |
| TS3624N2E4 | TS3624N22E4 | 0.72 | 1.54 | 1.4 | 1.1 | 0.8(8) | 56.5mm | 220 | 700g | |
| TS3624N3E5 | TS3624N23E5 | 0.72 | 2.52 | 1.4 | 1.8 | 1.5(15) | 86.5mm | 440 | 1200g | |
| TS3624N3E6 | TS3624N23E6 | 0.72 | 1.82 | 2.8 | 0.65 | 1.5(15) | 86.5mm | 440 | 1200g | |

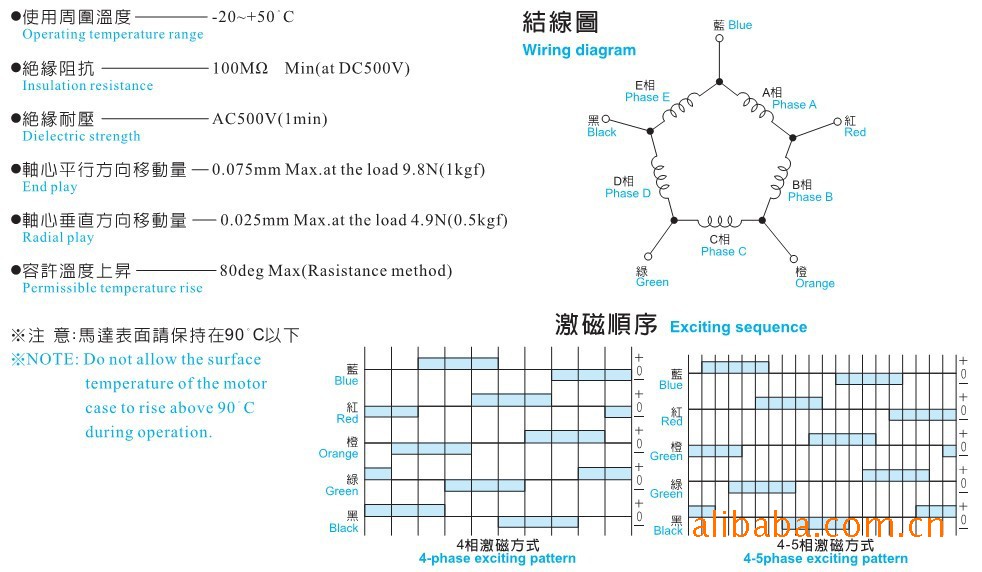

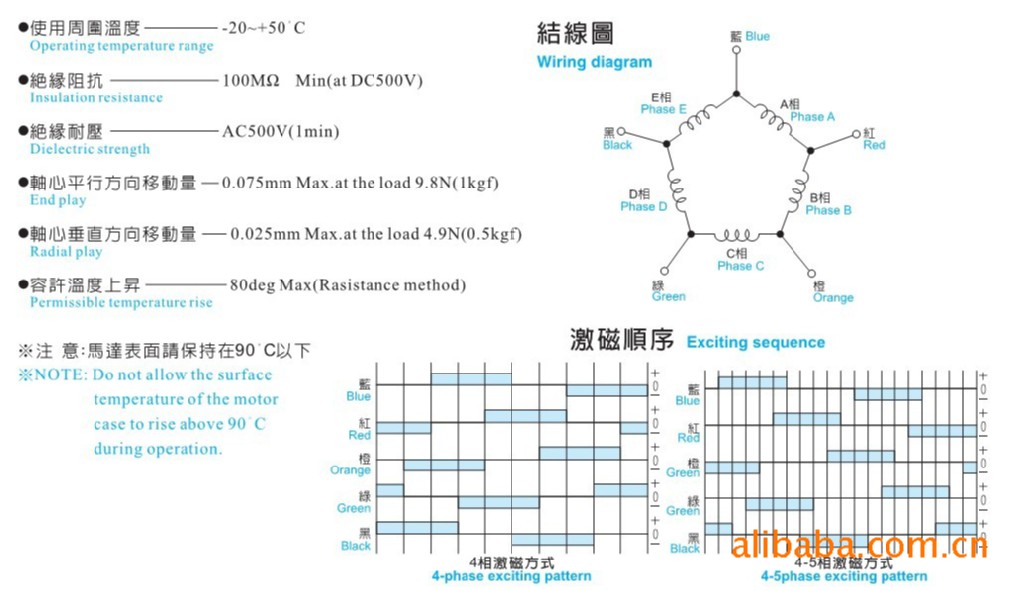

*使用周围温度【-20-+50°C 】 *轴心垂直方向移动量0.025mmMax. *绝缘阻抗100MΩ *容许温度上升80degMax *绝缘耐压AC500V *轴心平行方向移动量0.075mmMax.***注意：马达表面请保持在90°C以下.
.
.
多摩川TAMAGAWA

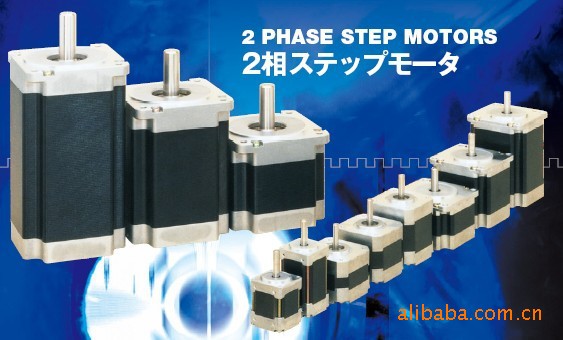

两相1.8度步进电机
法兰为20MM的产品TS3692N1,N11;TS3692N41,N51;TS3692N2,N12;TS3692N42,N52;
法兰为28MM的产品TS3641N1E1，N11E1；TS3641N1E2，N11E2；TS3641N2E3，N12E3
法兰为35MM的产品TS3214N12，TS3214N13；TS3214N15；TS3214N16；
法兰为39MM的产品0.45度TS3216；TS3216N1；0.9度产品TS3166；TS3166N17；TS3166N18；
TS3166N20；1.8度产品TS3139N11；TS3139N13；

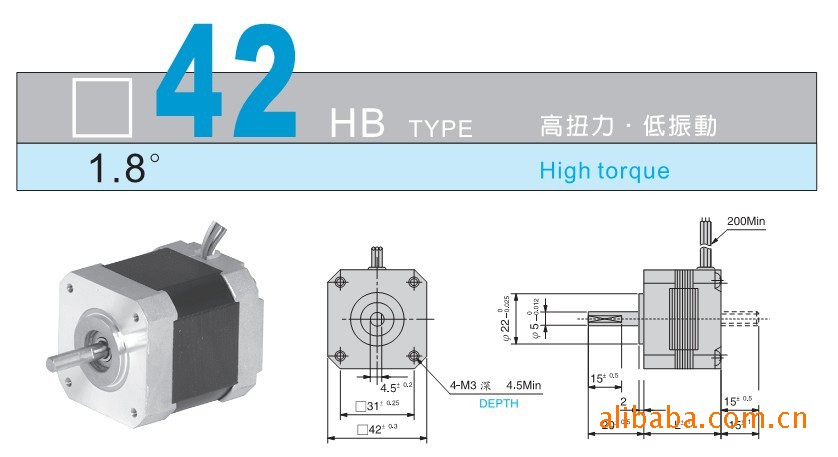

法兰为42MM的产品TS3617N1E1，N11E1；TS3617N1E2，N11E2；TS3617N1E3，N11E3；
TS3617N2E4，N12E4；TS3617N2E5，N12E5；TS3617N2E6，N12E6；TS3617N2E7，N12E7；
TS3617N3E8，N13E8；TS3617N3E9，N13E9；TS36617N3E10，N13E10；

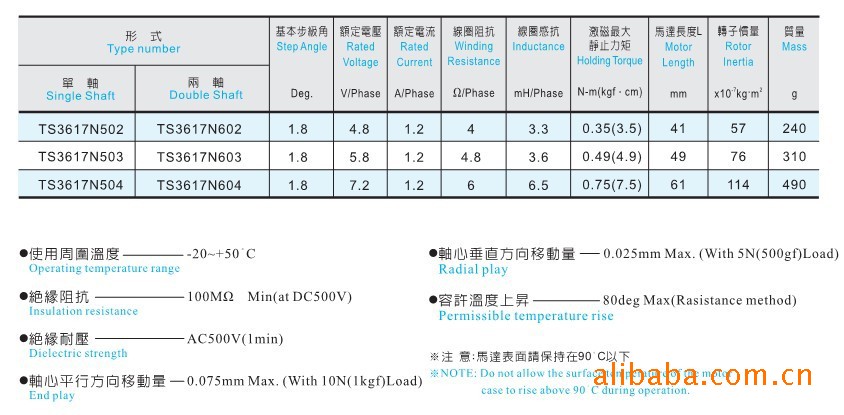

法兰为42MM的高扭矩产品TS3617N502，N602；TS3617N503，N603；TS3617N504，N604；
直径为46MM的产品0.9度TS3218；TS3218N5；1.8度的TS3218N35；
法兰为50MM的高扭矩产品TS3621N1，N11；TS3621N2，N12；
法兰为56.4MM的产品0.9度TS3090N14；TS3090N6；1.8度：TS3103N2E9；TS3103N1E13；
TS3103N255；TS3103N40；TS3103N3E1；TS3103N3E2；TS3103N290；TS3103N4E11；TS3103N4E12
法兰为56.4MM的同扭矩产品：0.9度TS3690N1E1，N11E1；TS3690N1E2，N11E2；TS3690N1E3，N11E3；
TS3690N2E4，N12E4；TS3690N2E5，N12E5；TS3690N2E6，N12E6；TS3690N2E7，N12E7；
TS3690N3E8，N13E8；TS3690N3E9，N13E9；
1.8度产品：TS3653N131，N11E1；TS3653N1E2，N11E2；TS3653N1E3，N11E3；
TS3653N2E4，N12E4；TS3653N2E5，N12E5；TS3653N2E6，N12E6；
TS3653N3E7，N13E7；TS3653N3E8，N13E8；TS3653N3E9，N13E9；TS3653N4E12，N14E12；
法兰为60MM高扭矩产品：TS3606N1E1，N11E1；TS3606N1E2，N11E2；TS3606N1E3，N11E3；
TS3606N2E4，N12E4；TS3606N2E5，N12E5；TS3606N2E6，N12E6；TS3606N3E7，N13E7；
TS3606N3E8，N13E8；TS3606N3E9，N13E9；TS3606N4E10，N14E10；TS3606N4E11，N14E11；TS3606N4E12，N14E12；
法兰为82.6MM产品：TS3134N316；TS3134N52；TS3134N317；TS3134N1E2；TS3134N319；TS3134N2E8；
法兰为86MM高扭矩产品：TS3684N1E3，N11E3；TS3684N2E6，N12E6；TS3684N3E8，N13E8；
两相步进电机驱动器：
2035O；AU9110；AU9114；
台湾大内EXTION的两相步进电机驱动器型号有：
EXD2015,EXD2015M,EXD2020M-N,EXD2040M,EXD2060M,EXD2120N；

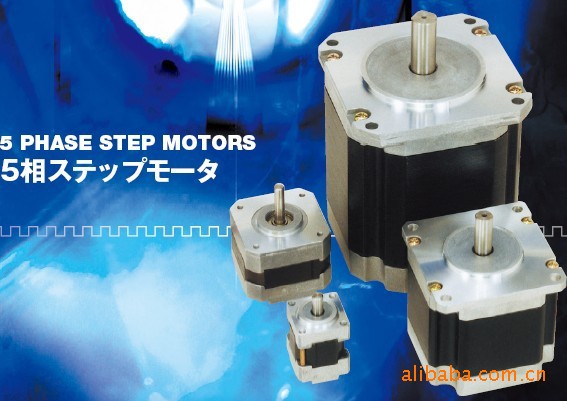

多摩川TAMAGAWA0.72度五相混合式步进电机
法兰为20MM的产品：TS3682N1，N11；TS3682N41；N51；TS3682N2，N12；TS3682N42，N52；
法兰为24MM的产品：TS3664N1E1，N11E1；TS3664N1E2，N11E2；TS3664N2E3，N12E3；TS3664N2E4，N12E4；

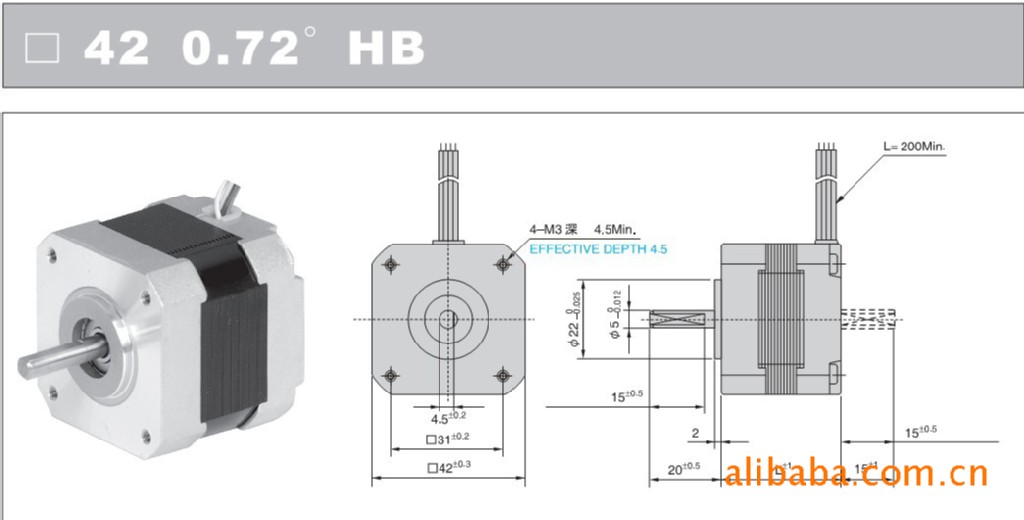

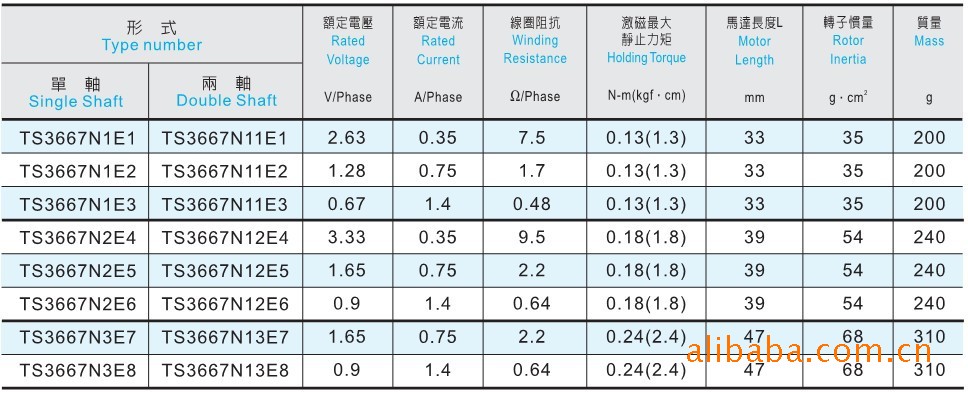

法兰为42MM的产品：TS3667N1E1，N11E1；TS3667N1E2，N11E2；TS3667N1E3，N11E3；
TS3667N2E4，N12E4；TS3667N2E5，N12E5；TS3667N2E6，N12E6；TS3667N3E7，N13E7；TS3667N3E8，N13E8；

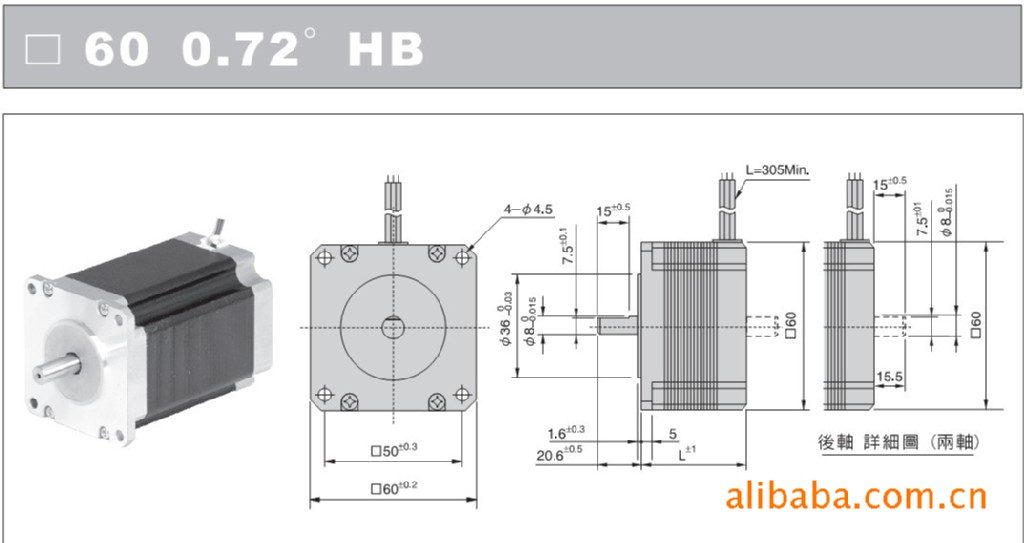

法兰为60MM的产品：TS3624N1E1，N11E1；TS3624N1E2，N11E2；TS3624N2E3，N22E3；TS3624N2E4，N22E4；
TS3624N3E5，N23E5；TS3624N3E6，N23E6；
法兰为86MM的产品：TS3630N1E1，N11E1；TS3630N1E2，N11E2；TS3630N2E3，N22E3；
TS3630N2E4，N22E4；TS3630N3E5，N23E5；TS3630N1306；TS3630N1303E9；TS3630N1309E5；
多摩川TAMAGAWA五相步进电机驱动器：
AU9112，AU9226N1，AU9118N1，AU9119N1，AU9116N1，AU9267，AU9151N1，AU9235。
MELEC（FUJISAN）驱动器：AUDB-5420,AUDB-5432；DB-2620A；AUDB-2620A；DB-5420
