| 材质 | 铝包钢丝 |
|---|---|
| 产品认证 | ISO9001 |
| 读卡类型 | 国标 |
| 规格 | 标准 |
| 接口类型 | 国标 |
| 特性 | 阻火/阻燃 |
| 形状 | 条形 |
| 应用范围 | 光缆 |
| 制造商 | 山东曲阜利特莱 |
| 制作工艺 | 冷压 |
| 种类 | 线束 |
| 接触件材质 | 铜 |
| 支持卡数 | 多合一 |
| 品牌 | litelai/利特莱 |
| 型号 | ANZ型 |
| 系列 | ANZ |
| 制造商零件编号 | 00 |
| 其它名称 | 耐张线夹 |
利特莱 国标OPPC光缆耐张线夹防雷 型拉线线 夹自产自销金具 价格公道
产品简介
ADSS耐张线夹 ADSS小张力耐张线夹 ADSS光缆固定线夹
| 产品名称： | ADSS小张力耐张线夹 |
| 品 牌： | 利特莱 |
| 型 号： | ANZ型（单层丝） |
| 加工与否： | 是 |
| 外丝尺寸： | 1100、1200、1300mm |
| 适用档距： | 300m以内 |
| **大光缆外径： | 16mm |
| 线夹握力： | 10－30KN± |
| 耐拉强度： | 50KN |
| 适用范围 | ADSS光缆
|

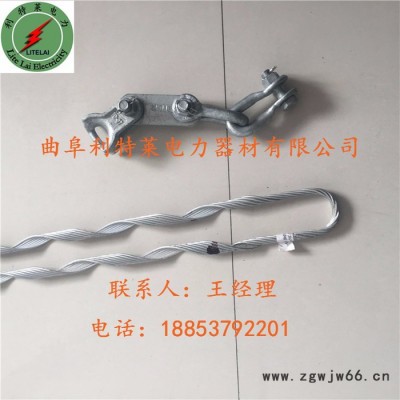

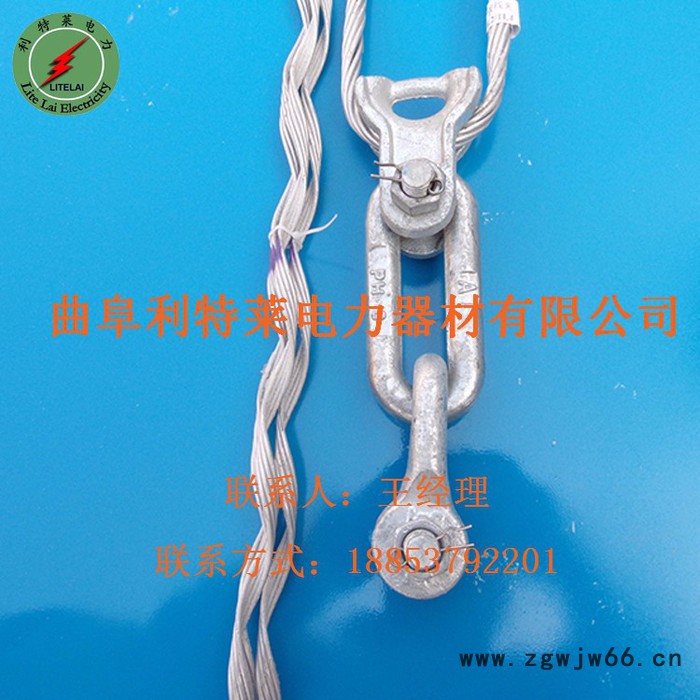

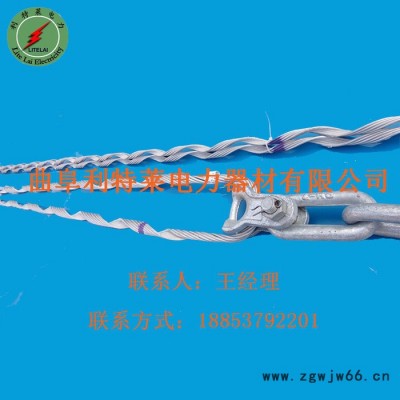

组成部分：绞丝、嵌环、U型挂环、延长环、螺母、螺栓、闭口销等。
组成特点：轻便、结构简单、安装方便。
使用条件：用于档距150m以下，线路转角（仰角）＞15o，光缆极限抗拉强度（UTS）小于15kn的光缆工程，主要适用于城网配电线路上架设的ADSS光缆。
强度：根据客户所需，所配置强度为30kn.±
选配技术数据要求
| 规格型号 | 握力（KN） | 绞丝 | 色标 | |
| 长度（mm） | 数量 | |||
| ANZ-10 | 10 | 1100 | 7 | 红 |
| ANZ-13 | 13 | 1200 | 7 | 红 |
| ANZ-15 | 15 | 1300 | 7 | 红 |
ADSS耐张线夹用途:ADSS、预绞丝耐张线夹主要用于架空自承式ADSS光缆线路的固定、锚紧, 一般安装于终端塔、紧线耐张塔、转角塔等位置。

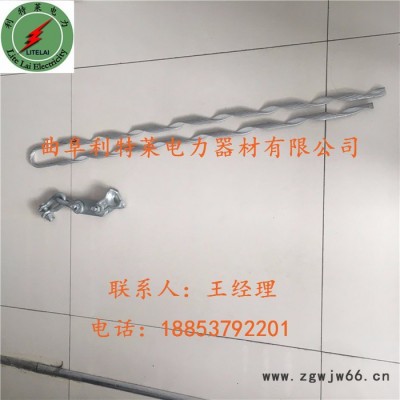

单层耐张线夹 用途:ADSS单层耐张线夹,与耐张线夹作用相似。主要用于50~200米短跨距的转角、耐张、终端等杆塔,不但适于架空光缆,还可用于架空导线、拉线等的锚接安装以及光缆施工中作牵引线夹用。特点:结构简单,安装快捷方便。组成:单层耐张线夹是由预绞丝、拉环、U形环等组成。单层耐张线夹亦可根据用途及按用户的要求选取铝包钢丝或镀锌钢丝材料来制造

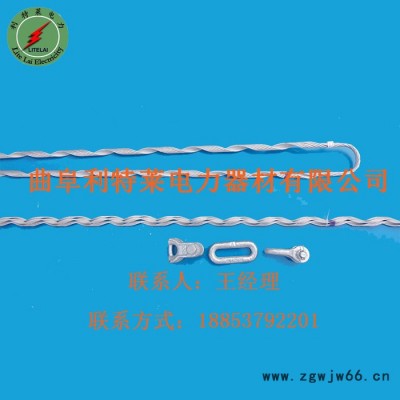

组成:预绞丝耐张线夹组件每套包括:内绞丝、外绞丝、嵌环，U型挂环。用户可根据设计要求配置选购其它的连接件。
特点:预绞丝耐张线夹对导线(光缆)的握力可达到导线(光缆)极限抗拉强度(R.T.S)的95%以上，无应力集中及振动应力的影响。
a.外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。
b.内绞丝对ADSS光缆起一定的保护作用，作为力的传递单元，主要作用有：
(1) 有效地将纵向压紧力传递给光缆的张力承受单元一芳纶，避免光缆外护套过度受力而被拉伤。
(2) 传递轴向张力。
(3) 增大了与光缆的接触面积，使应力分布均匀，无应力集中点。
c.在不超过ADSS光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。
d.对ADSS光缆的握着力不低于光缆极限抗拉强度的(UTS)的95％，完全适合光缆架设的需要。
e.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了握力为15kN的耐张线夹，它结构简单，安装方便，又可降低工程造价。
包装说明;双层编织袋包装
