| 种类 | 薄型气缸 |
|---|---|
| 缸径 | 25（mm） |
| 气缸数 | 3 |
| 理论作用力 | 50-6000（N） |
| 最大负荷 | 98500（N） |
| 最大力距 | 8620（Nm） |
| 重量 | 0.2-1（kg） |
| 适用范围 | 冶金机电、建筑机械、运输设备、家电、轻工、机床、医疗等行业自动化生产 |
| 加工定制 | 是 |
| 品牌 | AJL/奥佳灵 |
| 型号 | SDA25*20 |

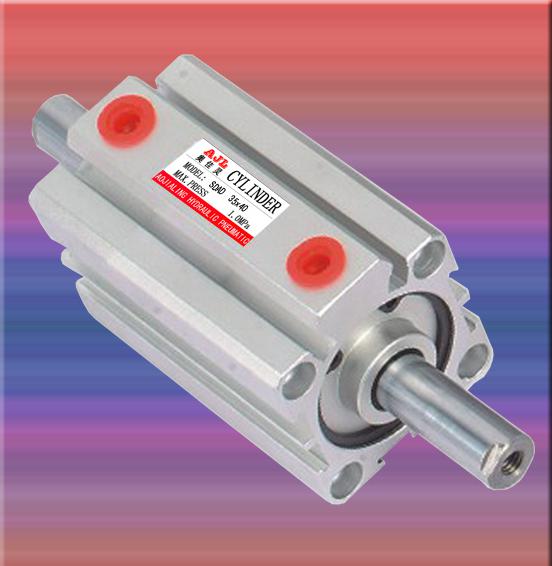

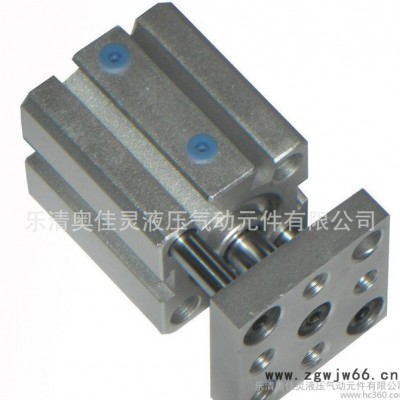

SDAD超薄双轴型气缸的特点：1、执行企业标准2、缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠；3、缸体内径滚压处理后再作硬质氧化处理，耐磨、耐久性好； 4、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5、紧凑型结构，能有效节省安装空调；6、缸体周边
SDAD超薄双轴型气缸参数概述
| 内径（mm） | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
动作方式 | 复动型 | |||||||||||
单动押出型、单动引入型 | - | |||||||||||
工作介质 | 空气 | |||||||||||
使用压力范围 | 复动型 | 0.1~1.0MPa（14~145Psi） | ||||||||||
单动型 | 0.2~1.0MPa（28~145Psi） | |||||||||||
保证耐压力 | 1.5MPa（215Psi） | |||||||||||
工作温度℃ | -20~80 | |||||||||||
使用速度范围mm/s | 复动型：30~500 单动型：50~500 | |||||||||||
行程公差范围 | ﹢1.0 0 | |||||||||||
缓冲型式 | 防撞垫 | |||||||||||
接管口径 | M5*0。8 | PT1/8 | PT1/4 | PT3/8 | ||||||||
| 符号 | | |||||||||||
SDAD超薄双轴型气缸的特点：
1、执行企业标准
2、缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠；
3、缸体内径滚压处理后再作硬质氧化处理，耐磨、耐久性好；
4、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
5、紧凑型结构，能有效节省安装空调；
6、缸体周边带有磁感开关槽，安装感应开关方便；
7、多种规格的气缸型式可供选择；
SDAD超薄双轴型气缸的订购图：
SDAD超薄双轴型气缸的行程表：
内径（mm） | 标准行程（mm） | 最大行程 | 容许行程 | |||
12 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 | 65 | 70 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 | 65 | 80 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
20 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 | 100 | 130 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 | 100 | 130 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
25 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 | 130 | 150 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 | 130 | 150 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
80 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 | 130 | 150 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 | 130 | 150 | |||
SDAD超薄双轴型气缸规格图：
SDAD超薄双轴型气缸规格表：
型式 | 标准型 | 附磁型 | E | B1 | F | K1 | L | N1 | ||||
内径/符号 | A | C | A | C | S≤10 | S＞10 | S=5 | S＞5 | ||||
12 | 27 | 17 | 37 | 27 | 6 | 5 | 4 | M3×0.5 | 10.2 | 5.5 | 6.3 | |
16 | 29.5 | 18.5 | 39.5 | 28.5 | 6 | 5.5 | 4 | M3×0.5 | 11 | 6.5 | 7.3 | |
20 | 30.5 | 19.5 | 40.5 | 29.5 | 8(S=5时6.5) | 5.5 | 4 | M4×0.7 | 15 | 7.5 | ||
25 | 33 | 21 | 43 | 31 | 10(S=5时7) | 6 | 4 | M5×0.8 | 17 | 8 | ||
32 | 38.5 | 24.5 | 48.5 | 34.5 | 8 | 12 | 7 | 4 | M6×1 | 22 | 8 | 9 |
40 | 40 | 26 | 50 | 36 | 8 | 12 | 7 | 4 | M8×1.25 | 28 | 8 | 10 |
50 | 48 | 28 | 56 | 38 | 8 | 15 | 9 | 5 | M10×1..5 | 38 | 8 | 10.5 |
63 | 50 | 32 | 60 | 42 | 10 | 15 | 9 | 5 | M10×1..5 | 40 | 9.5 | 11.8 |
80 | 63 | 41 | 73 | 51 | 13 | 20 | 11 | 6 | M14×1..5 | 45 | 11.5 | 14.5 |
100 | 75 | 51 | 85 | 61 | 18 | 20 | 12 | 7 | M18×1..5 | 55 | 16 | 20.5 |
