| 材料材质 | 碳钢8.8级 |
|---|---|
| 适用范围 | 建筑装修用紧固件 |
| 材质 | 碳钢Q235 |
| 类别 | 膨胀螺栓 |
| 形状 | 异型 |
| 品牌 | 力 |
| 型号 | LDT-A |

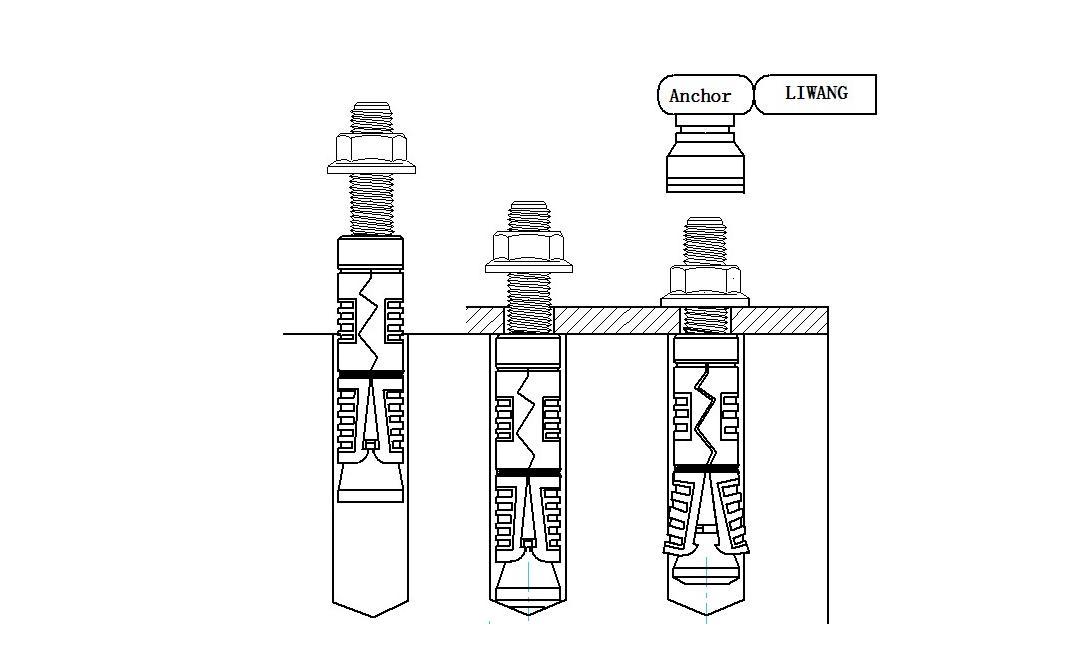

LDT锚栓结构特点:
1、 加厚组合型套管和锥形螺栓杆连接成一体,安装时直接和螺杆连接部件；
2、 套管设有防滑网纹，增加摩檫阻力，提高锚固强度。
3、 该种结构膨胀系数大，与孔壁接触径向面积大，增大了摩擦阻力，锚固性能安全可靠。
二、适合各电梯、设备、个种管道支架、电缆桥架、护栏等安装系统。
三、材料：套管由碳钢冷板、不锈钢冲压加工或精密铸造制成；锥形螺栓由碳钢或不锈钢加工制成。
四、表面处理：冷镀锌，潮湿环境需要热侵锌或达克罗表面处理。
产品设计参数
| 规格 Deion mm | 螺栓直径 Bolt Diameter mm
| 锚栓直径 Anchor Diameter mm
| 钻孔直径 Hole Diameter mm
| 钻孔深度 Hole Diameter mm
|
| LDTM8X70 | 8 | 12 | 12 | 55 |
| LDTM10X80 | 10 | 16 | 16 | 65 |
| LDTM10X90 | 10 | 16 | 16 | 75 |
| LDTM12X100 | 12 | 18 | 18 | 75 |
| LDGM12X120 | 12 | 18 | 18 | 75 |
| LDTM16X125 | 12 | 22 | 22 | 95 |
| LDTM16X150 | 16 | 22 | 22 | 110 |
力学性能设计值
| 名 称 | 符号 | 单位 | 标准锚栓尺寸mm | ||||
|
| 8 | 10 | 12 | 16 | |||
| 设计 抗拉力 | Nrk | KN |
| 16.65 | 22.76 | 31.98 | 42.2 |
| 设计抗剪切力 | Vr4.m | KN |
| 6..86 | 12.4 | 16.12 | 23.45 |
混凝土设计强度25C-30;安全荷载的最大值允许超过标定值的25%
