| 材质 | 不锈钢304 |
|---|---|
| 产地 | 河北 |
| 规格 | DN50 |
| 适用机型 | 管道密封 |
| 性质 | 耐高压 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形状 | 圆形 |
| 品牌 | 世强 |
| 型号 | 2333 |
金属缠绕垫片分类及对应的管线等级
| 代号 | 说明 | 对应的管道等级 |
| 0220 | 基本型缠绕垫。
主体材质：0Cr18Ni9（304）+柔性石墨带 | B3B、B1C、B2C、B3E |
| 0420 | 基本型缠绕垫。
主体材质：00Cr17Ni14Mo（316L）+柔性石墨带 | B1E、B4E |
| 1312 | 带内外环型缠绕垫。
主体材质：0Cr17Ni12Mo2（316）+石棉纸； 外环材质：低碳钢；内环材质：0Cr18Ni9（304） | C1B |
| 2322 | 带内外环型缠绕垫。
主体材质：0Cr17Ni12Mo2（316）+柔性石墨带； 内外环：0Cr18Ni9（304） | C1C |
| 1210 | 带外环型缠绕垫。
主体材质：0Cr18Ni9（304）+石棉纸； 外环材质：低碳钢 | A6B、A7B、A2E、A6E、B1B、B5B、B3C、B2E |
| 1220 | 带外环型缠绕垫。
主体材质：0Cr18Ni9（304）+柔性石墨带； 外环材质：低碳钢 | A4B、A5B、A2C、A3E、B2B、B4B |
| 1420 | 带外环型缠绕垫。
主体材质：00Cr17Ni14Mo（316L）+柔性石墨带； 外环材质：低碳钢 | |
| PTFE | 聚四氟（我们常说的四氟垫） | A3B、A1E、A7E、A8E、A9E、B5E |
| XB350 | 平环垫
材质：石棉橡胶板XB350 | A1B、A1X |
| VITON | 氟橡胶 | A1F、A1G |

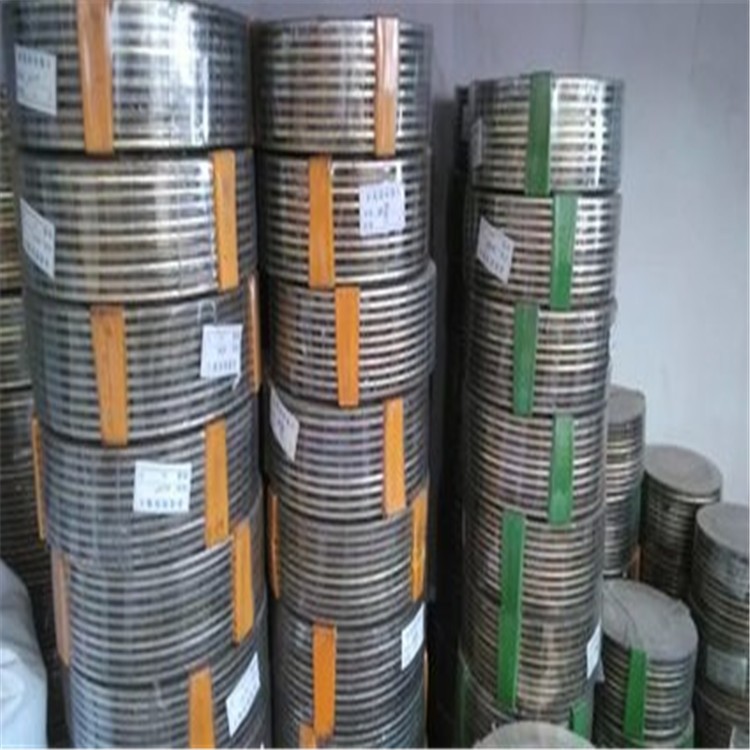

紧固件金属环垫片在现代工业中，只要我们仔细去观察，都会发现一个毫不起眼的东西，在工业中扮演着重要角色，那就是金属缠绕垫片。在工业中很可能就是因为这么一个小小的金属缠绕垫片，而造成很大的事故。譬如说在石油化工行业中，一旦金属缠绕垫片出现问题，就会影响到整片海洋的问题，或者说在船舶行业同样是这样，如果金属缠绕垫片出现了问题，可能会整艘船的性。所以说一个小小的金属缠绕垫片，在设备中毫不起眼，甚至都看不到，但实际上真的是至关重要的。
其实金属缠绕垫片已经很多行业中运用了，比如机械行业的管道、压力容器、起重设备等，还有很多的市政工程、小区消防。当然要提使用多的还是机械行业，大多数设备都在使用金属缠绕垫片，当然还是有极少部分没使用的，比如说一些设备需要进行经常，经常会选择节约掉金属缠绕垫片这部分。其实在行业规定中是要求所有的法兰体之间是不能直接的，必须要使用上金属缠绕垫片，金属缠绕垫片不光起到一个缓冲的作用，还起到很好的密封作用。比如说压力容器中如果法兰体之间直接，其实就变成了钢对钢的，中间就会出现缝隙，就会漏气，金属缠绕垫片的密封性能就能很好的防止蒸汽的外泄。
金属缠绕垫片已经在现代工业中越来越广泛的被使用了，为了保障更的，避免一些不必要的事故，廊坊世强密封建议还是不要忽略了金属缠绕垫片。
金属缠绕垫片的高温密封性能包括两个方面：一是不同温度、不同垫片应力等级下介质压力改变对泄漏率的影响;二是恒定温度、恒定垫片应力时泄漏率随时间的变化情况。
泄漏率与温度、金属缠绕垫片剩余压紧应力及介质压力的关系如下：
选定五个温度等级：15150300400500C四个金属缠绕垫片应力等级：40557085MPa四个介质压力等级：0.52.03.55.0MPa测定不同温度、不同垫片应力、不同介质压力下的泄漏率。试验时在恒定的温度和选定的垫片应力等级下，介质压力由低到高逐级加载，同一试验温度、同一垫片应力等级、不同介质压力下的泄漏率。改变温度和垫片应力等级，重复上述试验。通过对不锈钢石墨缠绕垫片所做的密封试验可发现泄漏率是介质应力、垫片剩余压紧应力和温度的函数，其关系式可用公式(33表示：
LALPTML$6-ⅣL3-3
式中：L泄漏率，cm3/s;
P介质压力，MPa;
T温度，℃;
SG垫片剩余压紧应力，MPa;
A MLN回归系数。
回归系数由试验数据进行回归分析求得：A一l.2010ML一4.010NL一6.710
试验温度400C时泄漏率与介质压力和金属缠绕垫片剩余压紧应力的关系曲线。由关系曲线可知，恒定温度下，泄漏率随介质压力的增大而增大，随垫片预紧应力的增大而减小。垫片预紧应力70MPa时泄漏率与介质压力和温度的关系曲线。由试验可见，泄漏率随温度的升高而增大。
金属缠绕垫片应力70MPa时不同温度等级下泄漏率随介质压力的变化,试验标明，泄漏率和介质压力基本成线性关系，具有黏性流体层流的一般特性;泄漏率和垫片剩余压紧应力成负指数关系，剩余压紧应力越大，泄漏率越小;泄漏率随温度的升高而增大，两者成指数关系。
特殊工况应用如极高温，强腐蚀等需特殊材质金属齿形垫片我们也可生产如下一些特材可要求：
不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料。
金属齿形垫片性能特点：
1.较低的预紧力，即使在压力较高的下也有良好的密封效果，尤其适合于高温、高压，工况条件交变的是金属缠绕垫片和金属垫片的替代品。
2纯金属齿形垫片对法兰面容易损伤，因此更换垫片时需对法兰密封面进行加工。
3.可与石墨，四氟等非金属材料组合使用以达到更好的使用效果。
齿形垫应用范围：
齿形垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器，热交换器、冷凝器和管道法兰的连接处密封。
