| 驱动电压 | 24-80 |
|---|---|
| 电阻 | 1.0 |
| 电流 | 3 |
| 相电感 | 1.6 |
| 环境温度 | -20°~+50° |
| 重量 | 1 |
| 步距角 | 1.8 |
| 品牌 | 雷格 |
| 型号 | 2HS57-76 |
通用规格 (General specifications)
步距精度 5%
温 升 80℃ Max
环境温度 -20℃~+50℃
绝缘电阻 100M Ω Min 500VDC
耐 压 500VAC 1minute
径向跳动**大0.06mm（450g负载）
轴向跳动**大0.08mm（450g负载）
技术数据(Specifications)
※ 以上仅为代表性产品，可按要求另行制作。
外形尺寸(Dimension) ※
57系列四款电机轴径均为6.35mm。

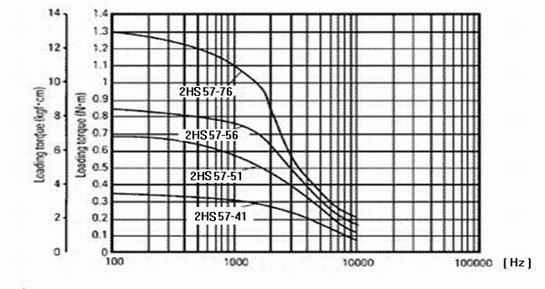

矩频特性曲线图(Frequency-torque characteristics)

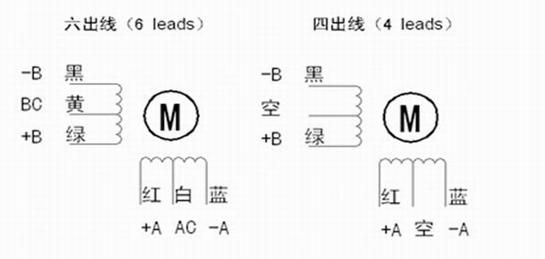

接线图(Connections)
注意：
1.电机特性数据和技术数据都是在驱动器测试电压为28VDC的情况下测得。
2.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
3.对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
4.电机与驱动器连接时，请勿接错相。
