北京建中新材科技有限公司

材料性能

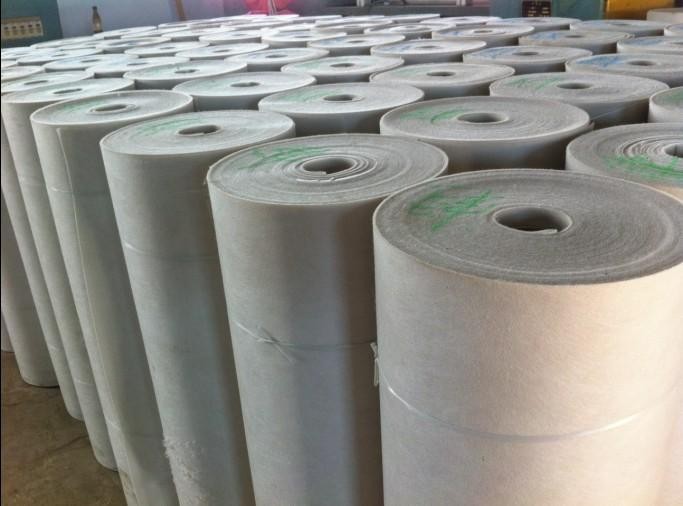

聚乙烯丙纶复合防水卷材是四层结构材料复合为一体的新型防水材料。上表层和下表层采用丙纶无纺布，分别为增强保护层和增粘增强层，中间两层采用聚乙烯膜，其中一层聚乙烯为耐老化层，一层聚乙烯为主防水层，分别添加有关助剂后，使产品具有优良的低温柔性、耐老化性和防水性。
该产品表面粗糙均匀，粘结性好，并可与水泥材料在凝固过程中直接粘合。适用于建筑物屋面防水、地下防水、地面防潮、堤坝防渗、池库防渗、冶金化工防污染防渗、道桥管道防水等。
施工工艺
1.配制胶粘剂：将水泥、配套胶按水泥：配套胶：水=100：2配置，先将一袋（1.0kg）配套胶和6~10kg的水泥加入小桶内干混均匀，再加入27.5~32.5kg的清水搅拌至无凝块、无沉淀、无气泡即可。注：配好的水泥胶粘剂应在4小时内用完。
2.特殊部位增强处理（使用同规格卷材做附加层）。
阴阳角部位附加层宽度单侧宽度250mm；后浇带部位的两边各不小于250mm；穿墙管、线部位片材附加层做法，先用橡胶刮板或毛刷在需做附加层部位的基层涂布一层胶粘剂，厚度约1.0mm，然后按照附图所示铺贴卷材，同时在卷材上表面用刮板将粘接面排气压实。
3.附加层作完后，即可大面涂刷胶粘剂。用橡胶刮板把胶粘剂涂刷在干净的基层表面上，宽度为卷材幅宽并向两边延伸30mm，厚度约1.0mm。复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。

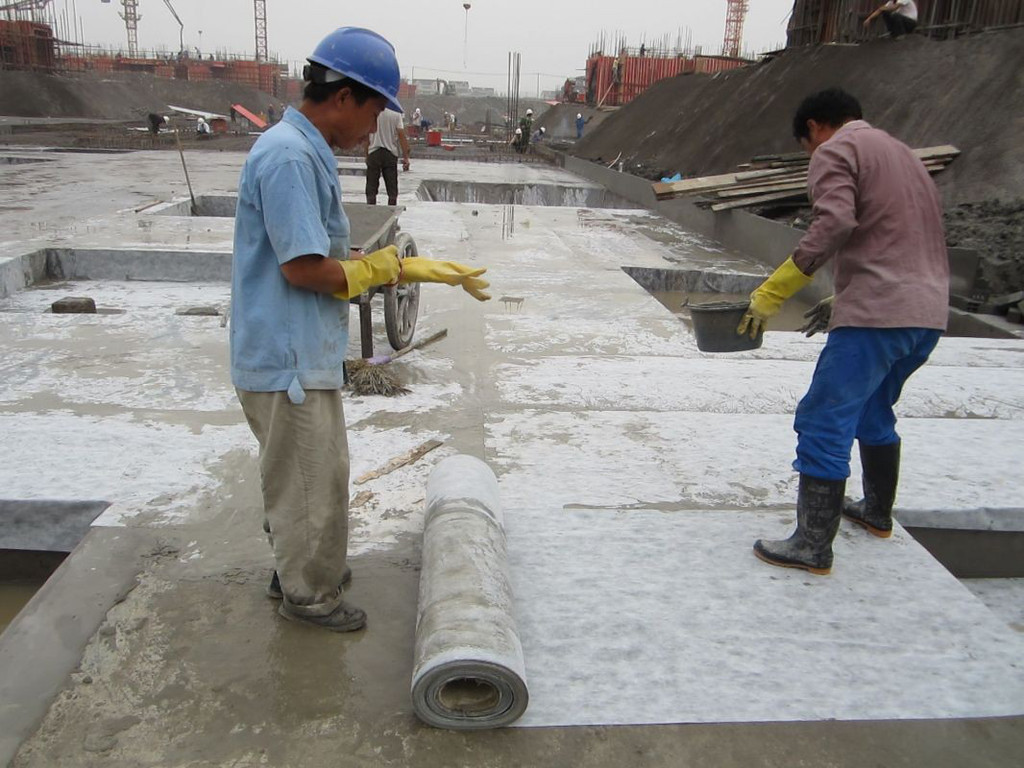

4.涂布胶粘剂的同时可进行复合卷材的铺贴。
先在铺贴部位将复合卷材预放3m~12m，找正方向（一般在靠近地下室一侧边线约600mm处，顺长向），调准粘接面，在中间处固定，将卷材一端卷至固定处粘贴。这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，边涂布胶粘剂边铺贴卷材，同时在卷材上表面用刮板将粘接面排气压实。卷材与基面的粘结率要达到85%不得有大面积空鼓。
5.上一卷卷材铺贴完毕后，可照上述依次进行下卷卷材铺贴。
6.卷材的搭接
卷材的搭接宽度为长边不小于100mm，短边不小于120mm。相邻短边接缝应错开1000mm，水平转角处（墙面与墙面的夹角）接缝距转角大于0.3m，附加层接缝需与防水层接缝错开0.3m以上。垂直转角处（墙面与地面的夹角）卷材接缝应在水平面上，接缝位置应距转角0.6m以上。
7.接缝施工
复合卷材直接的接缝与卷材粘贴可同时进行，两个粘接面同时涂胶，接缝要满粘，胶层厚度为1.0~1.6mm，接缝压实后在接缝边缘再涂刷一层水泥胶，厚度为0.8~1.0mm，宽度约为50mm，接缝不允许皱褶、翘边、起鼓等现象。
8.铺贴平面和立面的卷材防水层。采用外防外贴法施工时，在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。在保护墙上满粘卷材，粘贴要牢固，在临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上，抹低标号砂浆保护层，以保护接头不被损坏和玷污（如下图）。
9.待底板和立面墙结构施工完毕，拆除临时保护墙，在墙体结构上抹1：3水泥砂浆找平层。
10.将卷材接头剥出，清理卷材表面浮土及污物。在墙体找平层上涂刷胶粘剂，边涂刷边将卷材牢固的满粘的墙体上。由于自重，卷材粘贴后可能会产生滑落，所以在卷材粘贴完成后，在收头部位较好用钉子或聚氨酯固定。

地下室卷材收头

11.保护墙的具体做法：在混凝土垫层上砌筑长久性保护墙（用1：3水泥砂浆砌筑）和临时保护墙（用1：3石灰砂浆砌筑），然后在垫层和长久性保护墙的表面抹1：3水泥砂浆找平层，在临时保护墙上抹1：3石灰砂浆找平层，待干燥后，再涂基层处理剂和胶粘剂，并铺设改性沥青卷材防水层。
4.质量检查与要求
1.所选用的复合防水卷材的各项技术性能指标，应符合GB18173.1-2000要求，产品应附有现场取样进行复核验证的质量检测报告或别的有关材料质量证明文件。
2.卷材与卷材的搭接缝需粘结牢固，封闭严密。不允许有皱折、孔洞、翘边脱层、滑移或影响渗漏水的别的外观缺点存在。
3.卷材与穿墙管之间粘结牢固，卷材的末端收头部位，需封闭严密。
4.卷材防水层不允许有渗漏水的现象存在。
5.成品保护
1.施工人员应穿软质胶底鞋，严禁穿带钉的硬底鞋。在施工过程中，严禁非本工序人员进入现场。
2.防水上堆料放物，都应轻拿轻放，并加以方木铺垫。
3.施工用的小推车腿均应做包扎处理，防水层如搭设临时架子，架子管下口应加板材铺垫，以防破坏防水层。
4.防水层验收合格后，可直接在防水层上浇筑细石混凝土或沙浆作刚性保护层，施工时需防止施工机具如手推车或铁锨损坏防水层。
5.施工中若有局部防水层破坏，应及时采取相应的补强措施，以确保防水层的质量。
