首页 > 供应产品 > 百杰步进电机 设计编程调试 步进电机控制系统 直流电机
百杰步进电机 设计编程调试 步进电机控制系统 直流电机
产品： 浏览次数：624百杰步进电机 设计编程调试 步进电机控制系统 直流电机
品牌： 百杰
产品类型： 步进电机系统
额定电压： 24（V）
单价： 1500.00元/台
最小起订量： 1 台
供货总量： 50 台
发货期限： 自买家付款之日起 天内发货
有效期至： 长期有效
最后更新： 2021-12-16 23:19

详细信息
产品类型 步进电机系统
额定电压 24（V）
额定功率 0-10（W）
额定转矩 28（NM）
类型 单相异步电动机
适用范围 机械传动
品牌 百杰
型号 GZ

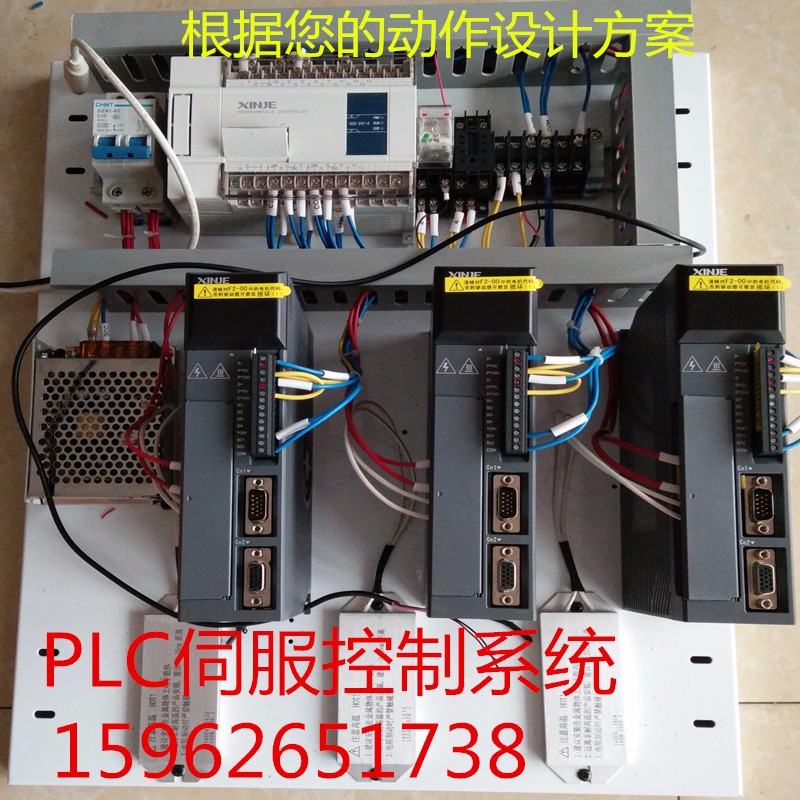

步进电机成套设计，安装，调试

步进电机控制系统设计，安装，调试




有42系列，57系列，85系列，86系列，110系列，130系列



步 距 角-----------------------------1.8°±5%
绝缘电阻--------500V  DC  100MΩ  Min
绝缘强度--------50Hz  1Minute  500V Min
环境温度----------—20℃~+50℃
温    升--------------------------80℃ Max.
径向跳动-------------------------------0.02mm Max.
轴向跳动---------------------------------------0.1-0.3mm


型号 相数 电流
(A) 		电阻
(Ω) 		电感 (mH) 重量
(kg) 		外形尺寸 最大静转矩
(N.cm) 		引出线 (No.)
L0(mm) L1(mm)
28BYG201 1.8 0.95 2.8 0.8 0.10 30 10 4.3 6
28BYG301 1.8 0.6 5.5 3.2 0.11 34 10 6.0 4
28BYG401 1.8 0.95 3.4 1.2 0.14 44 10 7.5 6
28BYG501 1.8 0.8 4.9 3.3 0.20 51 10 10.0 4



型号 相数 电流
(A) 		电阻
(Ω) 		最大静转矩
(kg.cm) 		重量
(kg) 		外形尺寸 接线图 外形图
L0(mm) L1(mm)
35BYG101 2 0.40 25 0.5 0.12 22 21 wdg.A figA
35BYG202 2 0.80 4.8 0.5 0.14 26 21 wdg.A figB
35BYG205 2 0.25 45 0.4 0.14 26 21 wdg.A
35BYG305 2 0.50 20 1.0 0.15 28 21 wdg.A
35BYG307 4 0.40 28 0.7 0.15 28 21 wdg.B
35BYG310 2 0.19 60 0.8 0.15 28 21 wdg.A
35BYG408 2 1.60 1.3 0.9 0.16 29 21 wdg.A
35BYG409 2 0.32 23 1.4 0.2 29 21 wdg.A



型号 相数 电流
(A) 		电阻
(Ω) 		电感
(mH) 		最大静转矩
(kg.cm) 		重量
(kg) 		外形尺寸 接线图 外形图
L0(mm) L1(mm)
57BYGH006 4 0.34 71 90 4.4 0.42 41 22 wdg.B
57BYGH007 2 0.4 35.5 52 5.6 0.42 41 22 wdg.A
57BYGH008 4 2.0 1.4 1.2 4.2 0.42 41 21 wdg.B
57BYGH103 4 0.38 32 38 6.0 0.65 50 21 wdg.B
57BYGH104 4 2.3 1.1 1.4 8.2 0.65 50 21 wdg.B
57BYGH201 2 2.5 1.1 3.6 9.8 0.65 54 21 wdg.A
57BYGH202 4 3.0 0.75 1.2 9.0 0.65 54 21 wdg.B
57BYGH207 4 0.4 30 60 8.0 0.70 56 21 wdg.B
57BYGH208 4 1.6 2.2 3.4 8.0 0.65 53 25.5 wdg.B
57BYGH211 4 1.6 2.6 5.0 9.0 0.65 54 21 wdg.B
57BYGH212 2 1.0 3.5 12.5 9.0 0.65 54 21 wdg.A
57BYGH213 4 1.0 6.2 10 9.0 0.65 54 21 wdg.B
57BYGH218 2 1.0 8.2 16.8 10 0.70 56 31.5 wdg.A
57BYGH291 4 2.5 1.3 4.5 8.0 0.70 54 21 wdg.B
57BYGH301 2 1.4 4.2 15 15 1.10 76 21 wdg.A
57BYGH302 4 3.0 1.0 2.1 13.0 0.65 76 21 wdg.B
57BYGH303 4 2.3 2.5 5.3 16 0.65 76 21 wdg.B
57BYGH310 2 2.0 4.3 16.2 24 1.10 76 21 wdg.A
57BYGH311 4 3.0 1.2 2.2 15 1.10 76 25.5 wdg.B
57BYGH315 4 3.0 1.0 1.6 13.5 1.10 76 25.5 wdg.B
57BYGH316 2 3.0 1.4 3.5 18 1.10 76 21 wdg.A
57BYGH317 4 2.5 1.8 3.0 18 1.10 76 21 wdg.B
57BYGH318 2 3.3 1.0 2.0 18 1.10 76 21 wdg.A
57BYGH320 2 0.4 38 150 18 1.10 76 21 wdg.A
57BYGH323 2 0.4 80 18.5 16 1.10 76 21 wdg.A
57BYGH402 4 2.5 2.2 3.8 18 1.50 82 30 wdg.B
57BYGH405A 4 3.0 1.2 2.4 21 1.30 82 21 wdg.B
57BYGH408 2 3.0 1.2 4.0 21 1.50 82 21 wdg.A
57BYGH802 4 1.5 3.2 5.6 9.0 0.70 56 21 wdg.B
57BYGH803 4 1.5 4.2 8.5 15 0.65 76 21 wdg.B



型号 相数

电压 (V)

电流 (A) 电阻 (Ω) 电感(mH) 外形尺寸 最大静转矩
(N.m) 		重量
(kg)

接线数
(No.)

L0(mm) L1(mm)
110BYGH450A 1.8 110V-230VAC 6 0.48 7.0 115 5 12 6.0 4
110BYGH450B 1.8 110V-230VAC 6 1.0 18.5 153 6 20 8.8 4
110BYGH450C 1.8 110V-230VAC 6 0.9 14.0 168 6 24 9.8 4



型号 相数 电流
(A) 		电阻
(Ω) 		电感
(mH) 		最大静转矩
(kg.cm) 		转动惯量
(g.cm2) 		重量
(kg) 		外形尺寸 接线图 外形图
L0(mm) L1(mm)
42BYG013 4 0.2 3 39 1 20 0.20 33.5 16 wdg.B
42BYG014 4 0.45 19 13 1.3 20 0.20 33.5 16 wdg.B
42BYG015 4 0.3 40 19 1.25 20 0.20 33.5 16 wdg.B
42BYG016 4 0.16 75.0 55.0 0.9 20 0.20 33.5 16 wdg.B
42BYG019 4 0.28 39.4 23.5 1.2 20 0.20 33.5 16 wdg.B
42BYG020 4 0.60 20.0 14.0 1.7 20 0.20 33.5 16 wdg.B
42BYG023 2 0.40 30.0 36.0 2.1 20 0.22 33.5 16 wdg.A
42BYG205 4 0.16 75 65 1.3 20 0.24 38 24 wdg.B
42BYG206 2 1.2 2.7 5 2.4 20 0.24 38 24 wdg.A
42BYG228 4 0.4 30 22 2.0 20 0.24 38 24 wdg.B
42BYG304 2 0.3 40 80 2.8 20 0.26 44 20 wdg.A
外形图
