| 最大载荷 | 38.48（kN） |
|---|---|
| 丝杆外径 | 16（mm） |
| 丝杆底径 | 15（mm） |
| 丝杆螺距 | 0.5（mm） |
| 适用机床 | 皆可 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 规格 | 1000 |
| 您可能也感兴趣 | 2 region-detail-feature 已选0件/0.00元 |
| 品牌 | HIWIN/上银 |
| 型号 | R16-5T3-FSI |
上银HIWIN研磨级滚珠丝杆
www.ksxinshun.com
滚珠螺杆（Ballscrew）是一种钢珠介于螺帽与螺杆之间做运动，将传统螺杆之滑动接触转换成滚动接触然后在将螺帽内的钢珠回转运动转为直线运动的传动机械组件。滚珠螺杆具有定位精度高、高寿命、低污染和可做高速正逆向的传动及变换传动等特性，因具上述特性，滚珠螺杆已成为近来精密科技产业及精密机械产业的定位及测量系统上的重要零组件之一。
滚珠螺杆的结构：
滚珠螺杆主要为螺杆、螺帽、钢珠、固定座、刮刷器及回流管所构成的，依其循环系统的不同更分为外循环式、内循环式、端塞循环式滚珠螺杆。
滚珠螺杆被称为滚珠丝杠、滚珠丝杆、导螺杆、钢球螺丝、或丝杆、丝杠等名称；滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义**是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上**常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠的特点：
1、与滑动丝杠副相比驱动力矩为1/3 ：由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
2、高精度的保证：滚珠丝杠副是用日本制造的世界**高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。
3、微进给可能：滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现**的微进给。
4、无侧隙、刚性高：滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能：滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
应用产业：
CNC机械：CNC加工中心、CNC车床、CNC铣床、CNC放电加工机、CNC磨床、CNC线切割机、CNC钻孔机、专用机…等等
精密工具机：铣床、磨床、放电加工机、刀具磨床、齿轮加工机、钻床、刨床
产业机械：印刷机、造纸机、自动化机械、纺织机、绘图机
电子机械：量测仪器、x-y平台、医学设备、工厂自动化设备、PCB钻孔机、IC封装机、半导体设备、工厂自动化设备…等
输送机械：Robort Stage、材料搬送设备、核能反应器，高度致动器…等
航天工业：飞机襟翼、机场负载设备
其它：如天线使用的致动器、阀门开关装置…等

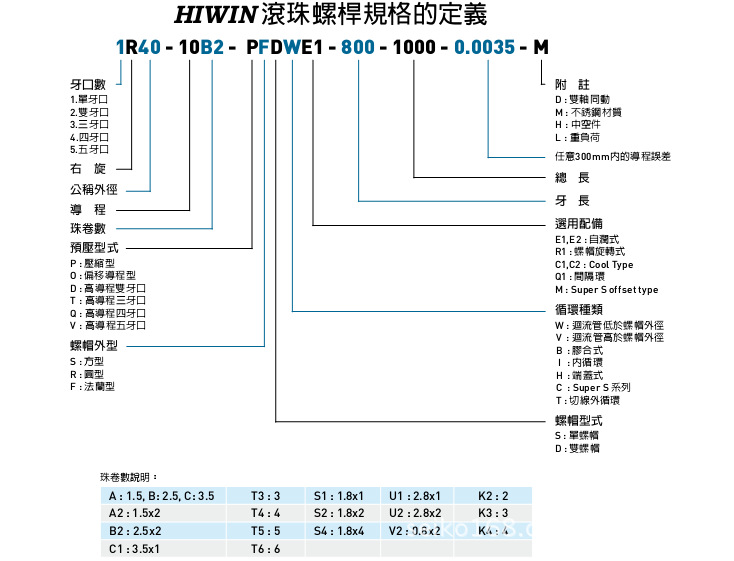

常备HIWIN研磨级滚珠丝杆型号如下：
HIWIN研磨级滚珠丝杆工具机（机床类）专用
R16-5B2-FSW-400-650-0.008
R16-5B2-FSW-600-850-0.008
R16-5B2-FDW-400-650-0.008
R16-5B2-FDW-600-850-0.008
R16-5T3-FSI-400-650-0.008
R16-5T3-FSI-600-850-0.008
R20-5B2-FSW-500-750-0.008
R20-5B2-FSW-700-950-0.008
R20-5B2-FDW-500-750-0.008
R20-5B2-FDW-700-950-0.008
R20-5T3-FSI-500-750-0.008
R20-5T3-FSI-700-950-0.008
R25-5B2-FSW-500-750-0.008
R25-5B2-FSW-700-950-0.008
R25-5B2-FDW-500-750-0.008
R25-5B2-FDW-700-950-0.008
R25-5T3-FSI-500-750-0.008
R25-5T3-FSI-700-950-0.008
R25-10B1-FSW-600-850-0.008
R25-10B1-FSW-800-1050-0.008
R25-10B1-FDW-600-850-0.008
R25-10B1-FDW-800-1050-0.008
R25-10T3-FSI-600-850-0.008
R25-10T3-FSI-800-1050-0.008
R32-5B2-FSW-700-950-0.008
R32-5B2-FSW-1000-1250-0.008
R32-5B2-FDW-700-950-0.008
R32-5B2-FDW-1000-1250-0.008
R32-10B1-FSW-700-950-0.008
R32-10B1-FSW-1000-1250-0.008
R32-10B1-FDW-700-950-0.008
R32-10B1-FDW-1000-1250-0.008
R32-10B2-FDW-700-950-0.008
R32-10B2-FDW-1000-1250-0.008
R32-10B2-FSW-700-950-0.008
R32-10B2-FSW-1000-1250-0.008
R40-5B2-FSW-700-950-0.008
R40-5B2-FSW-1000-1250-0.008
R40-5B2-FDW-700-950-0.008
R40-5B2-FDW-1000-1250-0.008
R40-10B2-FSW-700-950-0.008
R40-10B2-FSW-1000-1250-0.008
R40-10B2-FSW-1300-1550-0.008
R40-10B2-FDW-700-950-0.008
R40-10B2-FDW-1000-1250-0.008
R40-10B2-FDW-1300-1550-0.008
R50-10B2-FSW-1000-1350-0.008
R50-10B2-FSW-1500-1850-0.008
R50-10B2-FDW-1000-1350-0.008
R50-10B2-FDW-1500-1850-0.008
HIWIN研磨级滚珠丝杆产业机械（电子业）专用
R15-10B1-FSW-289-389-0.012
R15-10B1-FSW-389-489-0.012
R15-10B1-FSW-489-589-0.012
R15-10B1-FSW-589-689-0.012
R15-10B1-FSW-689-789-0.012
R15-10B1-FSW-789-889-0.012
R15-10B1-FSW-889-989-0.012
R15-10B1-FSW-989-1189-0.012
R15-10K3-FSC-289-371-0.012
R15-10K3-FSC-389-471-0.012
R15-10K3-FSC-489-571-0.012
R15-10K3-FSC-589-671-0.012
R15-10K3-FSC-689-771-0.012
R15-10K3-FSC-789-871-0.012
R15-10K3-FSC-889-971-0.012
R15-10K3-FSC-1089-1171-0.012
R20-10K3-FSC-389-529-0.012
R20-10K3-FSC-489-629-0.012
R20-10K3-FSC-589-729-0.012
R20-10K3-FSC-689-829-0.012
R20-10K3-FSC-789-929-0.01
