    整定式弹簧组件设计选用说明
1，整定式弹簧组件共有五种型式，T1-T5。

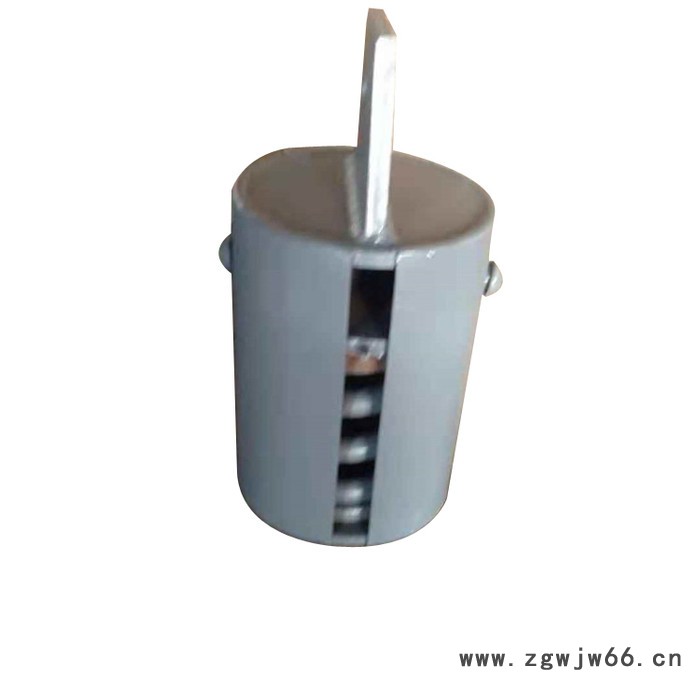

T1与T2适用于吊架中间部位（在根部与管部之间）
T3适于座在根部槽钢上。

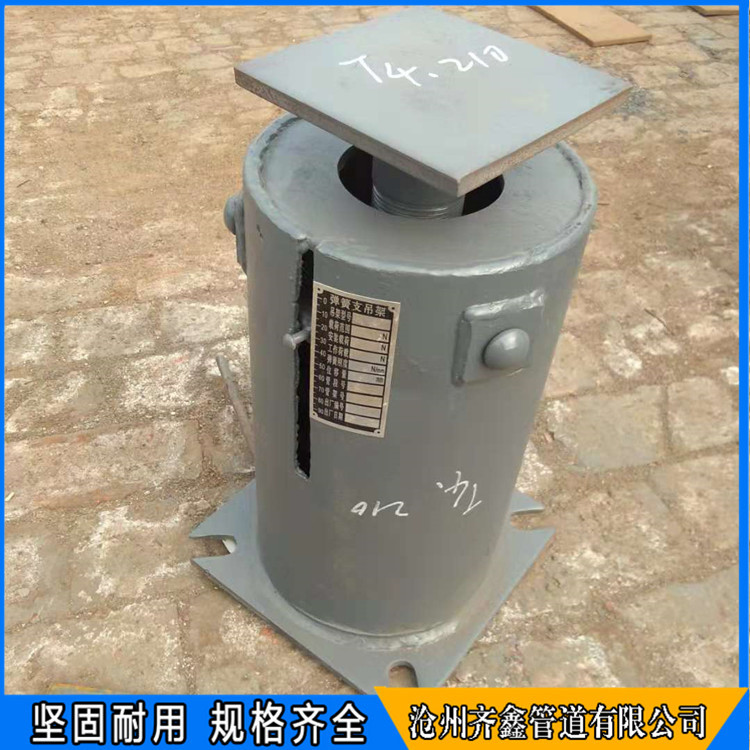

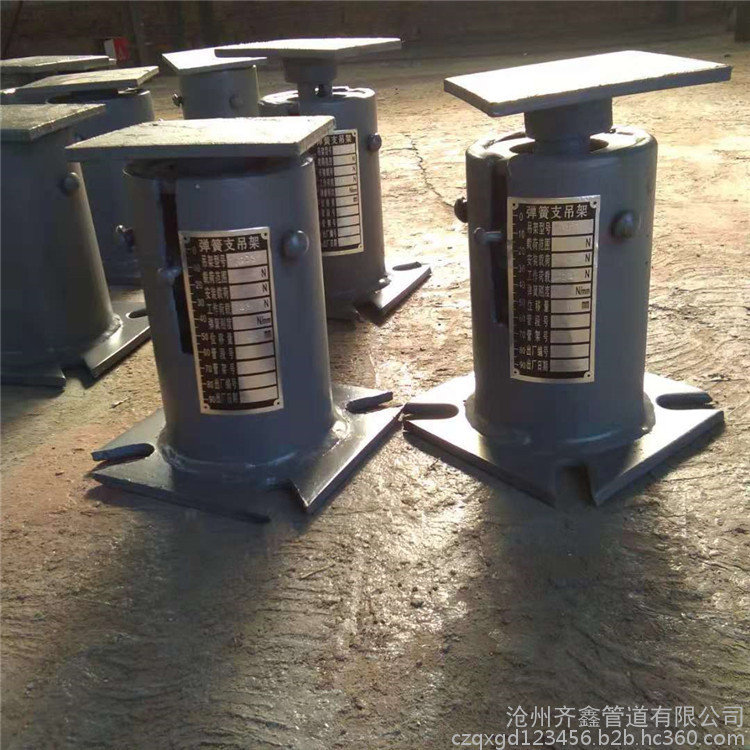

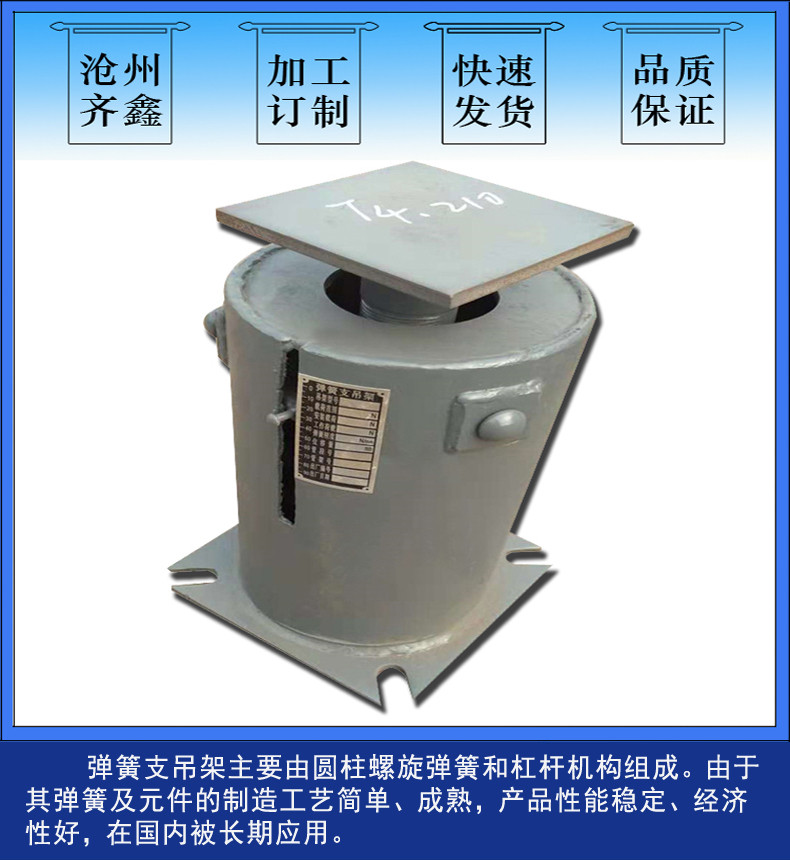

T4只用于支架，

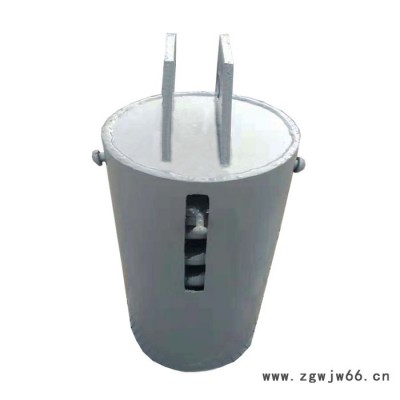

T5用于双吊杆横担吊架。

    整定弹簧组件订货，安装说明
1，整定弹簧组件订货时应注明下列项目。
1＞，管道名称及支吊架编号，
2＞，整定弹簧组件的标号，（对T5型还应注明C值）
3＞，应注明工作荷载Pgz，热位移量△Yt和位移方向（向上用“＋”，向下用“-”），例如，△Yt＝+30毫米，△Yt＝-9毫米。
4＞，弹簧整定要求（必要符合汽水管道设计技术规定）。

    整定弹簧组件安装时应注意。
1＞ 安装前应核对验收弹簧组件与设计图纸—支吊架安装图或支吊架一览表的要求是否符合，并验收弹簧组件的出厂技术文件。
2＞ 整定弹簧组件外壳上有荷载—变形量指示牌，指示牌上标明有管道名称及支吊 架编号，并有红色箭头H和黄色箭头C表示运行（工作）荷载位置和冷态（安装）荷载位置。
3＞ 弹簧组件按支吊架设计进行安装后，在管道水压试验之前不得将定们销取出， 水压试验时，由于定位销盥洗室，使弹簧吊架暂时成为刚性吊架，以保证弹簧的工作性能。水压试验后，可按下列方法取出定位销。
A， 当定位销如图所示向上时，表示过荷载状态。即吊架荷载超过了弹簧的整 定荷载，此时应将花兰螺丝稍许放松，使定位销水平，如图2所示时，即能轻松地拔出定位销。
B， 当定位销如图3所示向下时，表示荷载不足状态，此时应将花兰螺丝稍许 旋紧。 定位销取出后，应用铅丝捆在一起挂在弹簧组件上，以备需要重新锁定时使用。
4＞ 运行前，应检查位移指示器是否在C之处，如有偏差应记录备案。试运中，应检查在运行状态时位移指示器是否在H之处，并记录备案。  C与H之间的相对变形量**是支吊点处管道的热位移值△Yt。
