| 功率 | /（W） |
|---|---|
| 质保 | 保修一年 |
| 认证 | CE/ISO9000/GB7676 |
| 规格 | BP-80 AC5A |
| 测量范围 | 0-5（A） |
| 电源电压 | 0-600（V） |
| 类型 | 指针式电流测量仪表 |
| 外形尺寸 | 80*80（mm） |
| 重量 | 200g |
| 准确度 | 2.5 |
| 品牌 | KDSI/康的斯 |
| 型号 | BP-80 |
| 加工定制 | 是 |

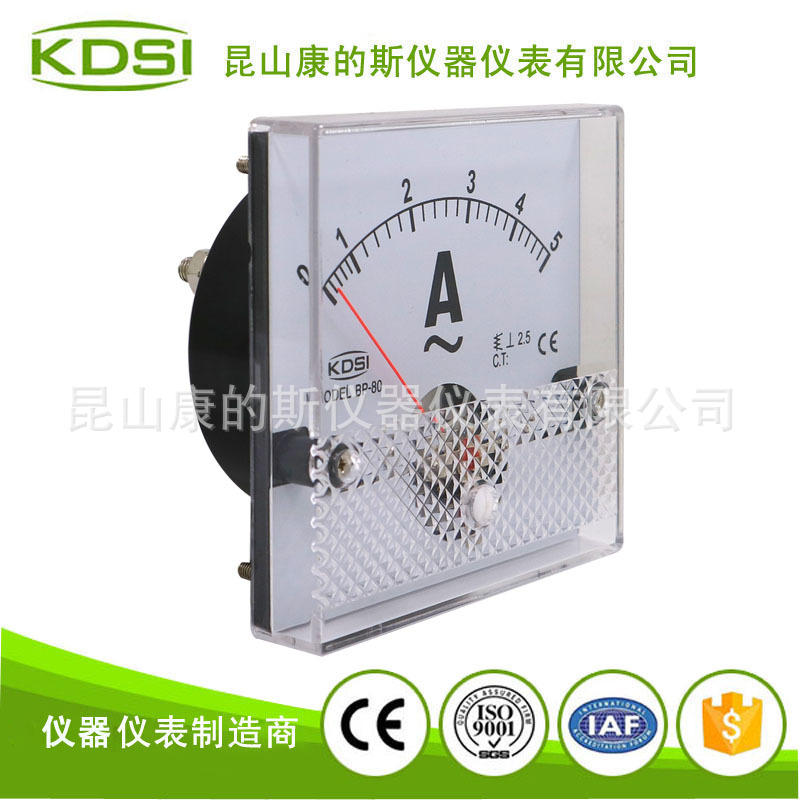

指针式交流电流表BP-80 AC5A:
产品描述结构材料组成:
透明PC面盖, 电胶木底座,可根据要求定制半透明盖
指针:
标准仪表指针为铝合金制成，可根据客户要求定制黑色、红色、白色等指针。
可增加设定指针，指示设定值
抗静电处理:
所有仪表均经过抗静电处理，降低静电对仪表准确度的影响。
阻尼与过冲:
阻尼和过冲，可按客户要求定制。通常，当指针设定在满刻度2/3的位置时，过冲不超过15%
精度等级:
Class：2.5
工作温度:
-20~+50摄氏度
安装位置:
除非另有规定，通常仪表是在垂直位置安装。其它位置如：水平/倾斜安装可根据客户要求定制。
相应的准确度等级仅对规定的安装位置有效。
外附分流器压降规格:
直流电流表外附分流器电压降规格有150mV, 100mV,75mV,60mV, 50mV等。
仪表与分流器连接的导线电阻要求在15-25mΩ之间。
| 型号 | BP-45 | BP-670 | BP-80 | |
| 外观尺寸 | mm | 50*52 | 60*70 | 80*80 |
| 开孔尺寸 | mm | Φ45.5 | Φ53 | Φ64 |
| AC A交流电流表 | ||||
| 电流范围 | mA | 50mA 100mA 150mA 200mA 400mA 500mA 600mA 800mA | ||
| A | 1A 5A 10A 15A 20A 25A 30A 40A 50A 60A | |||
| 配电流互感器 | X/1A | 10/1A 15/1A 20/1A 30/1A 40/1A 50/1A 60/1A 75/1A 100/1A 150/1A 200/1A 250/1A 300/1A 400/1A 500/1A 600/1A 800/1A 1000/1A 1200/1A 1500/1A 1600/1A 2000/1A 2500/1A 3000/1A 更多规格可根据要求定制 | ||
| X/5A | 10/5A 15/5A 20/5A 30/5A 40/5A 50/5A 60/5A 75/5A 100/5A 150/5A 200/5A 250/5A 300/5A 400/5A 500/5A 600/5A 800/5A 1000/5A 1200/5A 1500/5A 1600/5A 2000/5A 2500/5A 3000/5A 更多规格可根据要求定制 | |||
| 以上规格常规为1倍(无过载),可定制1.5倍,2倍,3倍,5倍,6倍等电流过载 | ||||
| AC V交流电压表 | ||||
| 电压范围 | V | 10V 25V 40V 60V 100V 150V 250V 300V 450V 500V 600V | ||
| KV | 经电压互感器接入PT **/100V **/110V **/120V | |||
| DC A直流电流表 | |||||||
| 电流范围 | uA | 50uA 100uA 150uA 250uA 800uA | |||||
| mA | 4-20mA 1mA 10mA 500mA 800mA | ||||||
| A | 1A 2A 3A 4A 5A 10A 15A 20A 25A 30A 40A 50A | ||||||
| 配外附分流器 | 50mV 60mV 75mV | 10A 15A 20A 30A 40A 50A 60A 100A 150A 200A 250A 300A 400A 500A 600A 800A 1000A 1500A 2000A 2500A 3000A | |||||
| DC V直流电压表 | |||||||
| 电压范围 | V | 0.5V 1V 10V 25V 50V 100V 250V 500V 600V | |||||
| 频率表 | |||||||
| 指针式频率表用于测量范围在45-65HZ的频率 精度1.5 电压允许波动范围:+-20% 测量范围:45-65HZ | |||||||
| 指针频率表 | 型号 | 频率范围 | 电压 | ||||
| 指针式 | BP-670 BP-80 | 45-55Hz 45-65Hz 55-65Hz | 100V,220V,380V,400V,440V | ||||

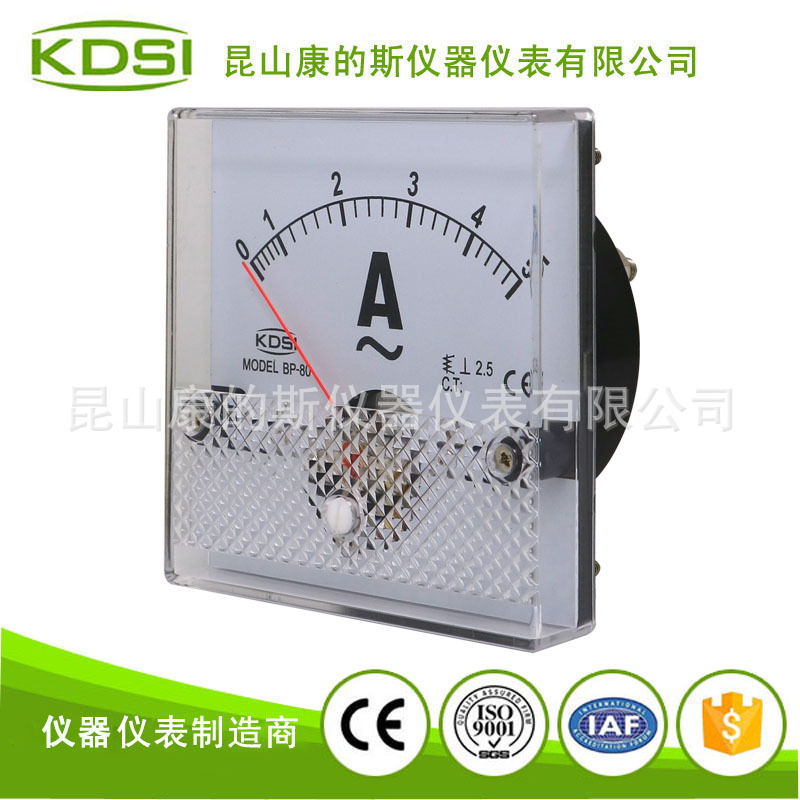

指针式交流电流表 BP-80 AC5A:
