材质 | 轴承钢 |
---|---|
工作原理 | 滚动 |
类型 | 直线运动轴承 |
用途 | 建筑机械 |
是否标准件 | 标准件 |
样品或现货 | 现货 |
是否进口 | 进口 |
体积规格 | 重大型 |
滚动体列数 | 单列 |
滚道类型 | 直线滚道 |
使用特性 | 真空 |
载荷方向 | 推力 |
是否自动调心 | 调心 |
是否带偏心套 | 否 |
品牌 | 英制直线滑块轴承供应商 |
型号 | LMB16LUU |
加工定制 | 否 |
保持架及其材料 | 轴承钢 |
轴承材质 | 氧化锆(ZrO2) |
滚动体 | 钢球 |

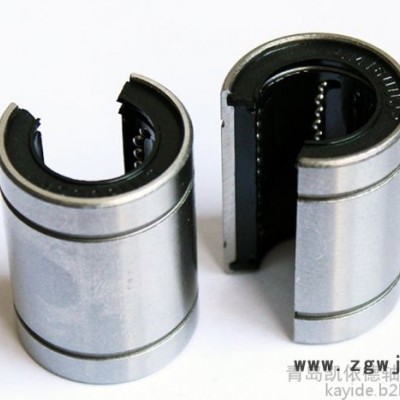

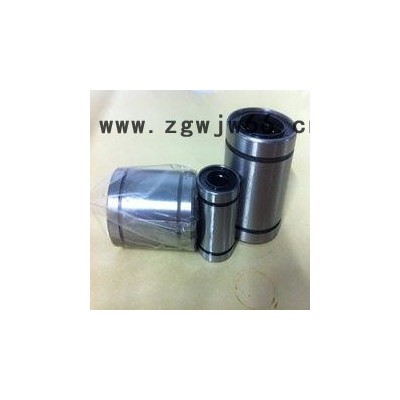

英制直线滑块轴承供应商 常州THK进口轴承公司LMB16LUU带密封轴承
推力球轴承装配的关键点有两个.一个是保持架与钢球压合质量的控制,另一个是轴承组装后公称高度T的控制。此外,由于轴圈、座圈均可分离,带来一个管理方面的问题.**是防止进口轴承零件混装。 M型冲压保持架使用弯边装配模具.压合后要求钢球在兜孔内转动灵活,但又不可以从兜孔脱落,并技规程检查钢球在兜孔中的窜动量。实体保持架压印压得太深会使钢球窜动量小,并且压印凸起部分与保持架的连接过少而强度不足,容易出现掉块现象,造成保持架报废。这**需要采取一定的措施.通常合套时借助辅助工装将抽圈、座团加以区分,或在抽检公称高度之前用内径塞规检查内径尺寸,为了检查内径方便,将座圈放下面,轴圈放上面。如果座圈内径有明显的淬火加热氧化色或不经过磨削,则没有必要检验内径尺寸,能明显看出轴圈与座圈的区别,不易混套。推力球轴承装配后需对公称高度T进行测量,确认是否合格。测量时,用高度块或标准件校准,并加以测量载荷,轴承需旋转数十次,务必达到**小高度
角接触球轴承
单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,必须施向相应的反向载荷,因此,该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷,它能限制轴或外壳双向轴向位移,接触角为30度。
单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。
双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,限制轴的两方面的轴向位移。主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,而**大允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。
若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起 附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。
因其内外圈的滚道可在水平轴线上有相对位移,所以可以同时承受径向负荷和轴向负荷--联合负荷(单列角接触球轴承只能承受单方向轴向负荷,因此一般都常采用成对安装)。
保持架的材质有黄铜、合成树脂等,依轴承形式、使用条件而区分。
角接触球轴承较多是国外轴承生产厂家制造,国内较多的应用于进口设备例如角接触球轴承3204RS,等,
窄的边在外,宽边在内,另一个宽边在内,窄边在外**是背对背接触。
NKXR25 NAXR2530(6664904) 25mm 42mm 30mm 组合轴承
NKXR20Z+IR NAXR2030Z+IR(6764903) 17mm 36.2mm 30mm 组合轴承
NKXR20Z NAXR2030Z(6864903) 20mm 36.2mm 30mm 组合轴承
NKXR20+IR NKXR2025+IR(6564903) 17mm 35mm 30mm 组合轴承
NKXR20 NAXR2030(6664903) 20mm 35mm 30mm 组合轴承
NKXR17Z+IR NAXR1725Z+IR(6764902) 14mm 31.2mm 25mm 组合轴承
NKXR17Z NAXR1725Z(6864902) 17mm 31.2mm 25mm 组合轴承
NKXR17+IR NAXR1725+IR(6564902) 14mm 30mm 25mm 组合轴承
NKXR17 NAXR1725(6664902) 17mm 30mm 25mm 组合轴承
NKXR15Z+IR NAXR1523Z+IR(6764901) 12mm 29.2mm 23mm 组合轴承
NKXR15Z NAXR1523Z(6864901) 15mm 29.2mm 23mm 组合轴承
NKXR15+IR NAXR1523+IR(6564901) 12mm 28mm 23mm 组合轴承
NKXR15 NAXR1523(6664901) 15mm 28mm 23mm 组合轴承
NKXR50Z+IR NAXR50Z+IR(6764909) 45mm 71.5mm 35mm 组合轴承
NKXR50Z NAXR5035Z(6864909) 50mm 71.5mm 35mm 组合轴承
NKXR50+IR NAXR5035+IR(6564909) 45mm 70mm 35mm 组合轴承
NKXR50 NAXR5035(6664909) 50mm 70mm 35mm 组合轴承
NKXR45Z+IR NAXR4532Z+IR(6764908) 40mm 66.5mm 32mm 组合轴承
NKXR45Z NAXR4532Z(6864908) 45mm 66.5mm 32mm 组合轴承
NKXR45+IR NAXR4532+IR(6564908) 40mm 65mm 32mm 组合轴承
NKXR45 NAXR4532(6664908) 45mm 65mm 32mm 组合轴承
NKXR40Z+IR NAXR4032Z+IR(6764907) 35mm 61.2mm 32mm 组合轴承
NKXR40Z NAXR4032Z(6864907) 40mm 61.2mm 32mm 组合轴承
NKXR40+IR NAXR4032+IR(6564907) 35mm 60mm 32mm 组合轴承
NKXR40 NAXR4032(6664907) 40mm 60mm 32mm 组合轴承
NKXR35Z+IR NAXR35Z+IR(6764906) 30mm 53.2mm 30mm 组合轴承
NKXR35Z NAXR3530Z(6864906) 35mm 53.2mm 30mm 组合轴承
NKXR35+IR NAXR3530+IR(6564906) 25mm 47mm 30mm 组合轴承
NKXR35 NAXR3530(6664906) 35mm 52mm 30mm 组合轴承
NKXR30Z+IR NAXR3030Z+IR(6764905) 25mm 48.2mm 30mm 组合轴承
NKXR30Z NAXR3030Z(6864905) 30mm 48.2mm 30mm 组合轴承
NKXR30+IR NAXR3030+IR(6564905) 25mm 47mm 30mm 组合轴承
NKXR30 NAXR3030(6664905) 30mm 47mm 30mm 组合轴承
NKXR25Z+IR NAXR2530Z+IR(6764904) 20mm 43.2mm 30mm 组合轴承
NKXR25Z NAXR2530Z(6864904) 25mm 43.2mm 30mm 组合轴承
NKXR25+IR NAXR2530+IR(6564904) 20mm 42mm 30mm 组合轴承
特性
1、通用配组的轴承
通用配组轴承是经过特殊的加工, 当轴承是彼此紧靠安装,任何组合方式都可以达到既定的内部游隙或预紧,以及平均的负荷分布,而无需使用垫片或类似装置。
配对轴承应用在:当单个轴承的负荷承载能力不足(使用窜联配置方式)或当要承受联合负荷或作用在两个方向上的轴向负荷(使用背对背或面对面配置方式)。
2、基本设计的轴承(不能用作通用配组),用于单个轴承的配置方式
基本设计的单列角接触球轴承主要应用在每个位置上只有一个轴承的配置。其宽度和突出量为普通级公差。因此不适合将两个单列角接触球轴承紧靠安装。
角接触球轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外,欧美品牌中也用P3、P7、P9表示精度等级,P3相当于ISO和JIS标准的P6级, P7相当于P4级,P9相当于P2级。
双列角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷,限制轴的两方面的轴向位移。与双向推力球轴承相比,这种轴承极限转速较高,接触角为32度,刚性好,可承受倾覆力矩大,广泛用于小汽车的前轮轮毂中(有的车型也用同尺寸的双列圆锥滚子轴承)。
双列角接触球轴承的结构变形有四种:
A 型:外径小于或等于90mm轴承的标准设计。无装球缺口, 因此能承受相等的双向轴向载荷。采用轻型玻璃纤维增强尼龙66保持架, 轴承温升很小。
A型:外径大于90mm轴承的标准设计。一侧有装球缺口, 配备z钢板冲压保持架或黄铜实体保持架。
E型:属加强型结构,一侧带装球缺口, 可以装更多的钢球,因此承载能力较高。
两面带防尘盖型和两面带密封圈型,A型设计和E型设计的双列角接触球轴承都可以两侧带防尘盖(非接触式)或密封圈(接触式)。密封轴承的内部都填充有防锈锂基润滑脂,运行温度一般在-30度至110度之间。使用期间不需再润滑,安装前不再加热。
双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧的沟边。
