材质 | S45C |
---|---|
工作原理 | 滚动 |
类型 | 调心滚子轴承 |
用途 | 电讯设备 |
是否标准件 | 标准件 |
样品或现货 | 现货 |
是否进口 | 进口 |
体积规格 | 特大型 |
滚动体列数 | 单列 |
滚道类型 | 球面滚道 |
使用特性 | 低温 |
载荷方向 | 推力 |
是否自动调心 | 调心 |
是否带偏心套 | 否 |
品牌 | 瑞典SKF进口轴承公司 |
型号 | 21308EAKE4 |
加工定制 | 是 |
保持架及其材料 | A外圈引导 |
轴承材质 | 不锈轴承钢AISI440(9Cr18) |
滚动体 | 钢球 |

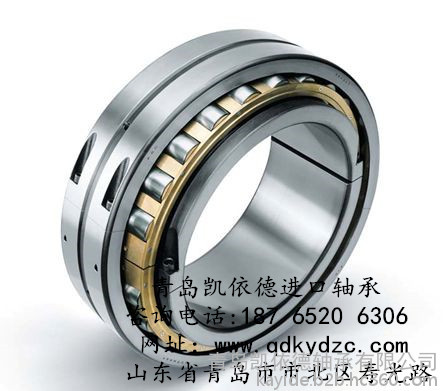

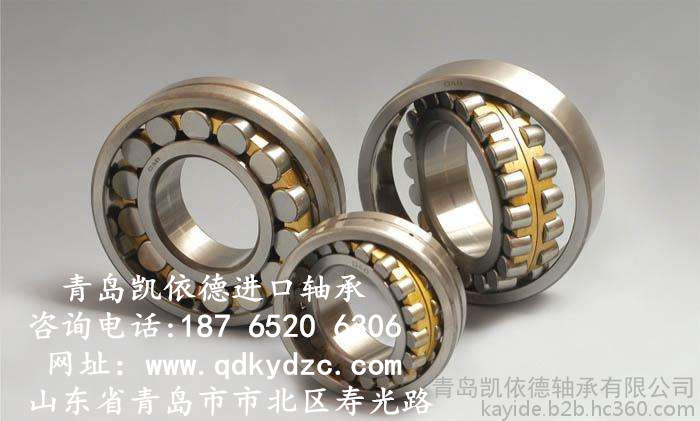

瑞典SKF进口轴承公司 震动机械球面滚子轴承21308EAKE4轴承详情
角接触球轴承有:7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)几种类型。该种轴承的锁口在外圈上,一般内外圈不能分离,可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定,接触角越大,则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。
接触球轴承极限转速较高,可以同时承受径向载荷和轴向载荷,也可以承受纯轴向载荷,其轴向载荷能力由接触角决定,并随接触角的增大而增大。
单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,必须施向相应的反向载荷,因此,该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷,它能限制轴或外壳双向轴向位移,接触角为30度。
轴承代号:7
成对安装角接触球轴承
成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷,也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷,其他两种配置则可承受任一方向的轴向载荷。 这种类型的轴承一般由生产厂商选配组合成对提交用户,安装后有预压过盈,套圈和钢球处于轴向预加载荷状态,因而提高了整组轴承作为单个支承刚度和旋转精度。
背对背配置,后置代号为DB(如70000/DB),背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置,而且可承受倾覆力矩。
23028CDKE4+H3028 3253125 125mm 210mm 53mm 调心滚子轴承
23028CDKE4 3153128 140mm 210mm 53mm 调心滚子轴承
23028CDE4 3053128 140mm 210mm 53mm 调心滚子轴承
23026CDKE4+H3026 3253123 115mm 200mm 52mm 调心滚子轴承
23026CDKE4 3153124 130mm 200mm 52mm 调心滚子轴承
23026CDE4 3053126 130mm 200mm 52mm 调心滚子轴承
23024CDKE4+H3024 3253122 110mm 180mm 46mm 调心滚子轴承
23024CDKE4 3153124 120mm 180mm 46mm 调心滚子轴承
23024CDE4 3053124 120mm 180mm 46mm 调心滚子轴承
23022CDE4 3053122 110mm 170mm 45mm 调心滚子轴承
230/500KE4 3153/500 500mm 720mm 167mm 调心滚子轴承
230/500CAE4 3053/500 500mm 720mm 167mm 调心滚子轴承
22356CAKE4+H2356 253652H 260mm 580mm 175mm 调心滚子轴承
22356CAKE4 153656 280mm 580mm 175mm 调心滚子轴承
22356CAE4 53656 280mm 580mm 175mm 调心滚子轴承
22352CAKE4+H2352 253648H 240mm 540mm 165mm 调心滚子轴承
22352CAKE4 153652 260mm 540mm 165mm 调心滚子轴承
22352CAE4 53652 260mm 540mm 165mm 调心滚子轴承
2234CAKE4 153634 170mm 360mm 120mm 调心滚子轴承
22348CAKE4+H2348 253644 220mm 500mm 155mm 调心滚子轴承
22348CAKE4 153648 240mm 500mm 155mm 调心滚子轴承
22348CAE4 53648 240mm 500mm 155mm 调心滚子轴承
22344CAKE4+H2344 253640 200mm 460mm 145mm 调心滚子轴承
22344CAKE4 153644 220mm 460mm 145mm 调心滚子轴承
22344CAE4 53644 220mm 460mm 145mm 调心滚子轴承
22340CAKE4+H2340 253636 180mm 420mm 138mm 调心滚子轴承
22340CAKE4 153640 200mm 420mm 138mm 调心滚子轴承
22340CAE4 53640 200mm 420mm 138mm 调心滚子轴承
22338CAKE4+H2338 253634 170mm 400mm 132mm 调心滚子轴承
22338CAKE4 153638 190mm 400mm 132mm 调心滚子轴承
22338CAE4 53638 190mm 400mm 132mm 调心滚子轴承
22336CAKE4+H2336 253632 160mm 380mm 126mm 调心滚子轴承
22336CAKE4 153636 180mm 380mm 126mm 调心滚子轴承
22336CAE4 53636 180mm 380mm 126mm 调心滚子轴承
22334CAKE4+H2334 253630 150mm 360mm 120mm 调心滚子轴承
22334CAE4 53634 170mm 360mm 120mm 调心滚子轴承
22332CAKE4+H2332 253628 140mm 340mm 114mm 调心滚子轴承
22332CAKE4 153632 160mm 340mm 114mm 调心滚子轴承
22332CAE4 53632 160mm 340mm 114mm 调心滚子轴承
22330CAKE4+H2330 253627 135mm 320mm 108mm 调心滚子轴承
22330CAKE4 153630 150mm 320mm 108mm 调心滚子轴承
22330CAE4 53630 150mm 320mm 108mm 调心滚子轴承
22328CAKE4+H2328 253625 125mm 300mm 102mm 调心滚子轴承
22328CAKE4 153628 140mm 300mm 102mm 调心滚子轴承
22328CAE4 53628 140mm 300mm 102mm 调心滚子轴承
22326CAKE4+H2326 253623 115mm 280mm 93mm 调心滚子轴承
22326CAKE4 153626 130mm 280mm 93mm 调心滚子轴承
22326CAE4 53626 130mm 280mm 93mm 调心滚子轴承
22324CAKE4+H2324 253622 110mm 260mm 86mm 调心滚子轴承
22324CAKE4 153624 120mm 260mm 86mm 调心滚子轴承
22324CAE4 53624 120mm 260mm 86mm 调心滚子轴承
22322HKE4+H2322X 253620 100mm 240mm 80mm 调心滚子轴承
22322HKE4 153622 110mm 240mm 80mm 调心滚子轴承
22322HE4 53622 110mm 240mm 80mm 调心滚子轴承
22320HKE4+H2320X 253618 90mm 215mm 73mm 调心滚子轴承
22320HKE4 153620 100mm 215mm 73mm 调心滚子轴承
22320HE4 53620 100mm 215mm 73mm 调心滚子轴承
22319HKE4+H2319X 253617 85mm 200mm 67mm 调心滚子轴承
22319HKE4 153619 95mm 200mm 67mm 调心滚子轴承
22319HE4 53619 95mm 200mm 67mm 调心滚子轴承
角接触球轴承
单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,必须施向相应的反向载荷,因此,该种轴承一般都成对使用。双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷,它能限制轴或外壳双向轴向位移,接触角为30度。
单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。
双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,限制轴的两方面的轴向位移。主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,大允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。
