材质 | 不锈钢 |
---|---|
工作原理 | 滚动 |
类型 | 推力滚子轴承 |
用途 | 纺织机械 |
是否标准件 | 标准件 |
样品或现货 | 现货 |
是否进口 | 进口 |
体积规格 | 大型 |
滚动体列数 | 单列 |
滚道类型 | 球面滚道 |
使用特性 | 低温 |
载荷方向 | 推力 |
是否自动调心 | 调心 |
是否带偏心套 | 否 |
品牌 | 德国FAG推力滚子轴承参数 |
型号 | 81124-TV |
加工定制 | 否 |
轴承材质 | 不锈轴承钢AISI440(9Cr18) |
滚动体 | 钢球 |

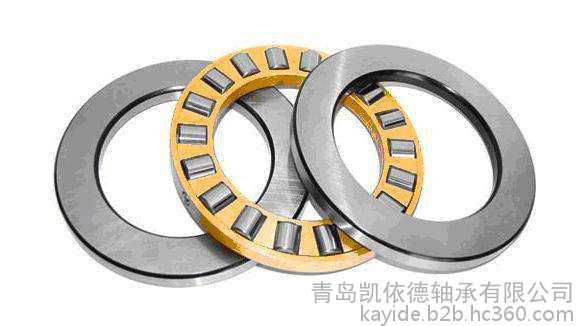

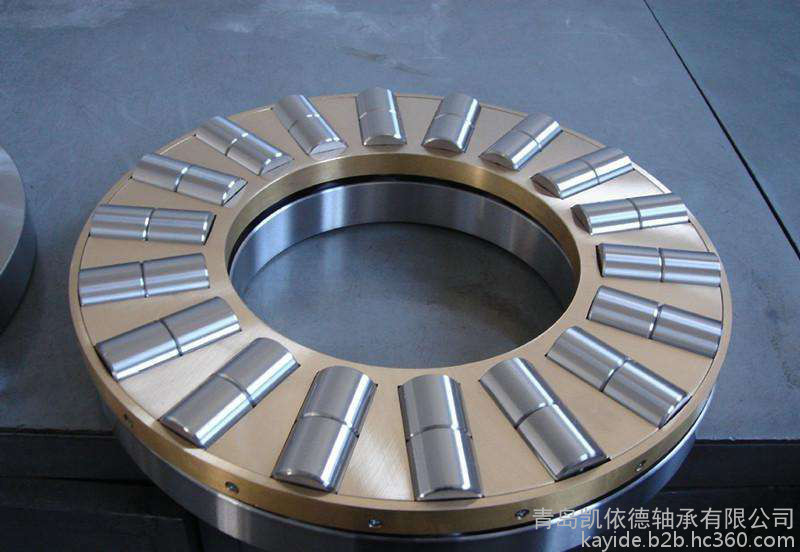

德国FAG推力滚子轴承参数 81124-TV平面分离轴承 青岛凯依德轴承公司
对于可分离型轴承,内圈与外圈可以分开安装,这样简化了安装工序,特别是当内外圈都需过盈配合时尤为如此。在把内圈已安装到位的轴装入已含外圈的轴承箱时,必须注意查看内外圈是否正确对中,以避免划伤轴承滚道和滚动部件。如果圆柱和滚针轴承采用不带法兰挡边的内圈或一侧有法兰边的内圈时,建议使用安装套筒。套筒的外径应等于内圈滚道直径F,机械加工的公差标准应d10。冲压外圈滚针轴承一定使用芯轴安装。
自动调心轴承的应用渐渐增加,特别是在高温环境下的长寿命轴承。为不同应用环境,NTN工程师开发了STJ2型的钢材,可以在很大的温度范围,由室温至250℃的温度范围内延长使用寿命。此钢材是LH系列的自动调心滚子轴承的标准材料。此轴承特点如下(与SUJ2的对比)大温度范围的长寿命轴承,在室温下是普通材料寿命的3.5倍,在高温下(250℃)下是普通材料寿命的30倍,防止表面损伤,7倍的防剥落能力,1.4倍的防擦伤能力,2.5倍的防磨损能力,高温条件下的尺寸稳定性,在250℃时几乎无尺寸的变化,加强破裂疲乏的强度,在高温及紧配合的情况下,增加2倍的防破裂疲乏寿命。增加2倍的防破裂疲乏强度,简化零件储存管理程序,由室温至250℃都可使用单一标准轴承型号,自动调心滚子轴承将逐渐转成"LH系列"。
调心滚子轴承具有两列滚子,主要承受径向载荷,同时也能承受任一方向的轴向载荷。有高的径向载荷能力,特别适用于重载或振动载荷下工作,但不能承受纯轴向载荷。该类轴承外圈滚道是球面形,故其调心性能良好,能补偿同轴度误差。
有两列对称型球面滚子,外圈有一条共用的球面滚道,内圈有两条与轴承轴线倾斜一角度的滚道,具有良好的调心性能,当轴受力弯曲或安装不同心时轴承仍可正常使用,调心性随轴承尺寸系列不同而异,一般所允许的调心角度为1~2.5度 ,该类型轴承的负荷能力较大,除能承受径向负荷外轴承还能承受双向作用的轴向负荷,具有较好的抗冲击能力,一般来说调心滚子轴承所允许的工作转速较低。
294/530E 90394/530 530mm 920mm 236mm 推力滚子轴承
294/500E 90394/500 500mm 870mm 224mm 推力滚子轴承
29396E 9039396 480mm 730mm 150mm 推力滚子轴承
29392E 9039392 460mm 710mm 150mm 推力滚子轴承
29388E 9039388 440mm 680mm 145mm 推力滚子轴承
29384E 9039384 420mm 650mm 140mm 推力滚子轴承
29380E 9039380 400mm 620mm 132mm 推力滚子轴承
29376E 9039376 380mm 600mm 132mm 推力滚子轴承
29372E 9039372 360mm 560mm 122mm 推力滚子轴承
29368E 9039368 340mm 540mm 122mm 推力滚子轴承
29364E 9039364 320mm 500mm 109mm 推力滚子轴承
29360E 9039360 300mm 480mm 109mm 推力滚子轴承
胶州市 9039356 280mm 440mm 95mm 推力滚子轴承
29352E 9039352 260mm 420mm 95mm 推力滚子轴承
29348E 9039348 240mm 380mm 85mm 推力滚子轴承
29344E 9039344 220mm 360mm 85mm 推力滚子轴承
29340E 9039340 200mm 340mm 85mm 推力滚子轴承
29338E 9039338 190mm 320mm 78mm 推力滚子轴承
29336E 9039336 180mm 300mm 73mm 推力滚子轴承
29334E 9039334 170mm 280mm 67mm 推力滚子轴承
29332E 9039332 160mm 270mm 67mm 推力滚子轴承
29330E 9039330 150mm 250mm 60mm 推力滚子轴承
29328E 9039328 140mm 240mm 60mm 推力滚子轴承
29326E 9039326 130mm 225mm 58mm 推力滚子轴承
29324E 9039324 120mm 210mm 54mm 推力滚子轴承
29322E 9039322 110mm 190mm 48mm 推力滚子轴承
29320E 9039320 100mm 170mm 42mm 推力滚子轴承
29318E 9039318 90mm 155mm 30mm 推力滚子轴承
29317E 9039317 85mm 150mm 39mm 推力滚子轴承
293/900E 90393/900 900mm 1320mm 250mm 推力滚子轴承
293/850E 90393/850 850mm 1250mm 243mm 推力滚子轴承
293/800E 90393/800 800mm 1180mm 230mm 推力滚子轴承
293/750E 90393/750 750mm 1120mm 224mm 推力滚子轴承
293/710E 90393/710 710mm 1060mm 212mm 推力滚子轴承
293/670E 90393/670 670mm 1000mm 200mm 推力滚子轴承
293/630E 90393/630 630mm 950mm 190mm 推力滚子轴承
293/600E 90393/600 600mm 900mm 180mm 推力滚子轴承
293/56OE 90393/560 560mm 850mm 175mm 推力滚子轴承
293/530E 90393/530 530mm 800mm 160mm 推力滚子轴承
293/500E 90393/500 500mm 750mm 150mm 推力滚子轴承
29296E 9039296 480mm 650mm 103mm 推力滚子轴承
29292E 9039292 460mm 620mm 95mm 推力滚子轴承
29288E 9039288 440mm 600mm 95mm 推力滚子轴承
29284E 9039284 420mm 580mm 95mm 推力滚子轴承
29280E 9039280 400mm 540mm 85mm 推力滚子轴承
29276E 9039276 380mm 520mm 85mm 推力滚子轴承
29272E 9039272 360mm 500mm 85mm 推力滚子轴承
29268E 9039268 340mm 460mm 73mm 推力滚子轴承
29264E 9039264 320mm 440mm 73mm 推力滚子轴承
29260E 9039260 300mm 420mm 73mm 推力滚子轴承
29256E 9039256 280mm 380mm 60mm 推力滚子轴承
29252E 9039252 260mm 360mm 60mm 推力滚子轴承
29248E 9039248 240mm 340mm 60mm 推力滚子轴承
29244E 9039244 220mm 300mm 48mm 推力滚子轴承
29240E 9039240 200mm 280mm 48mm 推力滚子轴承
292/900E 90392/900 900mm 1180mm 170mm 推力滚子轴承
292/850E 90392/850 850mm 1120mm 160mm 推力滚子轴承
292/800E 90392/800 800mm 1060mm 155mm 推力滚子轴承
292/750E 90392/750 750mm 1000mm 150mm 推力滚子轴承
292/710E 90392/710 710mm 950mm 145mm 推力滚子轴承
292/670E 90392/670 670mm 900mm 140mm 推力滚子轴承
292/630E 90392/630 630mm 850mm 132mm 推力滚子轴承
292/600E 90392/600 600mm 800mm 122mm 推力滚子轴承
292/560E 90392/560 560mm 750mm 115mm 推力滚子轴承
292/530E 90392/530 530mm 710mm 109mm 推力滚子轴承
292/500E 90392/500 500mm 670mm 103mm 推力滚子轴承
圆柱滚子轴承:
圆柱滚子与滚道为线接触轴承。负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。根据套圈有无挡边,可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承,及NNU、NN等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边,另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架,或铜合金车制实体保持架。但也有一部分使用聚酰胺成形保持架。
圆柱滚子轴承属于分离型轴承,安装与拆卸非常方便。圆柱滚子轴承能承受较大的径向负荷并适用于在高速运转场合下使用引。
此类轴承允许内圈轴线与外圈轴线的角度误差(倾斜度)很小,只有2′~4′。因此,对轴和轴承座的加工精度相对较高否则,容易在滚道接触部位出现不均匀负荷或应力集中。但对滚子或滚道接触母线进行修正后可以减少应力集中情况的发生。
29496EM 480mm 850mm 224mm 推力滚子轴承
29496E 9039496 480mm 850mm 224mm 推力滚子轴承
29492EM 460mm 800mm 206mm 推力滚子轴承
29492E 9039492 460mm 800mm 206mm 推力滚子轴承
29488EM 440mm 780mm 206mm 推力滚子轴承
29488E 9039488 440mm 780mm 206mm 推力滚子轴承
29484EM 420mm 730mm 185mm 推力滚子轴承
29484E 9039484 420mm 730mm 185mm 推力滚子轴承
29480EM 400mm 710mm 185mm 推力滚子轴承
29480E 9039480 400mm 710mm 185mm 推力滚子轴承
29476EM 380mm 670mm 175mm 推力滚子轴承
29476E 9039476 380mm 670mm 175mm 推力滚子轴承
29472EM 360mm 640mm 170mm 推力滚子轴承
29472E 9039472 360mm 640mm 170mm 推力滚子轴承
29468E 9039468 340mm 620mm 170mm 推力滚子轴承
29464E 9039464 320mm 580mm 155mm 推力滚子轴承
29460E 9039460 300mm 540mm 145mm 推力滚子轴承
29456E* 280mm 520mm 145mm 推力滚子轴承
29456E 9039456 280mm 520mm 145mm 推力滚子轴承
29452E* 260mm 480mm 132mm 推力滚子轴承
29452E 9039452 260mm 480mm 132mm 推力滚子轴承
29448E* 240mm 440mm 122mm 推力滚子轴承
29448E 9039448 240mm 440mm 122mm 推力滚子轴承
29444E* 220mm 420mm 122mm 推力滚子轴承
29444E 9039444 220mm 420mm 122mm 推力滚子轴承
29440E* 200mm 400mm 122mm 推力滚子轴承
29440E 9039440 200mm 400mm 122mm 推力滚子轴承
29438E* 190mm 380mm 115mm 推力滚子轴承
29438E 9039438 190mm 380mm 115mm 推力滚子轴承
29436E* 180mm 360mm 109mm 推力滚子轴承
29436E 9039436 180mm 360mm 109mm 推力滚子轴承
29434E* 170mm 340mm 103mm 推力滚子轴承
29434E 9039434 170mm 340mm 103mm 推力滚子轴承
29432E* 160mm 320mm 95mm 推力滚子轴承
29432E 9039432 160mm 320mm 95mm 推力滚子轴承
29430E* 150mm 300mm 90mm 推力滚子轴承
29430E 9039430 150mm 300mm 90mm 推力滚子轴承
29428E* 140mm 280mm 85mm 推力滚子轴承
29428E 9039428 140mm 280mm 85mm 推力滚子轴承
29426E* 130mm 270mm 85mm 推力滚子轴承
29426E 9039426 130mm 270mm 85mm 推力滚子轴承
29424E* 120mm 250mm 78mm 推力滚子轴承
29424E 9039424 120mm 250mm 78mm 推力滚子轴承
29422E* 110mm 230mm 73mm 推力滚子轴承
圆柱滚子轴承根据装用滚动体的列数不同,可以分为单列、双列和多列圆柱滚子轴承等不同结构。不同结构轴承还表现在挡边的位置设计方面。其中常用的圆柱滚子轴承有以下几种形式:
单列圆柱滚子轴承:单列圆柱滚子轴承是可分离轴承,便于安装和拆卸,两个套圈都可以采用紧配合,修正的滚子和滚道之间的接触线可以减小应力集中。
双列圆柱滚子轴承:双列圆柱滚子轴承属于游动轴承,其可分离性使安装和拆卸很方便。两个套圈均可以采用紧配合。双列圆柱滚子轴承几乎不允许有倾斜角。
单列圆柱滚子轴承
N、NU型
N型轴承的外圈无挡边,内圈的两侧有挡边。可以允许轴相对轴承座之间在轴向两个方向上的位移。NU型的轴承外圈两侧有挡边,内圈无挡边。也可以允许轴相对轴承座之间在轴向两个方向上的位移。因此,该类结构适用于作为游动端轴承使用。
