首页 > 供应产品 > 刀具测量仪 精度高适合合类五金工件检测
刀具测量仪 精度高适合合类五金工件检测
产品: 浏览次数:767刀具测量仪 精度高适合合类五金工件检测
加工定制:
分辨率: 0.0001(mm)
单价: 9999.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-06 17:32

详细信息
加工定制
分辨率 0.0001(mm)
放大倍率 440
操作方式 鼠标自动控制
测量精度 0.0001
外形尺寸(长*宽*高) 960*750*1100(mm)
产品商标 JATEN
营销模式 **
公司性质 生产制造企业
品牌 嘉腾
型号 JT



公司简介



    东莞市嘉腾仪器仪表有限公司是一家专业从事研发生产影像测量仪、三坐标测量机、投影仪、工具显微镜、数据处理器(数 显箱)等多系列产品的厂家.公司集精密光学仪器、自动化控制系统研发、设计、制造、销售、服务于一体,是**级的高新科技生产制造企业.目前在全球拥有四家贸易公司,一家综合性科研中心,一家现代化生产基地。
      公司充分发挥光学和自控技术领域的科技人才优势,产品开发与产品科技含量已远**于行业同类产品;产品的品牌已发展成业内科技**的知名品牌!公司依托科技人才优势以光学测量仪器、可靠性测试方案、自动化生产设备、物流周转箱为主的系列产品开发,形成同行业 系列**全**专业一站式方案制造商。公司的主要产品有:影像测量仪,三坐标测量机,测量投影仪,工具显微镜,数据处理器,数显箱,影像测量仪,三次元测量机,二次元影像测量仪等各类光学设备仪器.多年来产品已远销世界四十多个**和地区,深受用户好评与信赖! 欢迎广大商友前来咨询订购!



产品说明



刀具测量仪特点:

 ? 刀具测量仪是影像测量仪中的一种;测量仪器;

?  立卧双镜头刀具专用检测仪是世界上技术****的刀具测量系统,其适用于专业化刀具生产商或刀具修磨厂;

? 测量时,其可以从两个方向找正并测量刀具,一次装夹即可实现X轴、Y轴、Z轴、卧式镜头回转轴,刀具旋转等多个轴的测量,避免了多次装夹时产生的误差,这是其他普通测量仪所不具备的;

? 在双镜头中采用同轴高精密旋转夹具,极大方便了测量,一次装夹即可以完成刀具的直径、长度、切削刃间距、前角、后角、螺旋角、主偏角、副偏角、等各种尺寸的**测量。

? 全球**的刀具制造商几乎全部采用了这种专用的刀具测量仪,而且每年用户数量正以成倍的速度增长。



刀具测量仪优势特性:

    这款产品继承了手动影像测量仪的所有优点及特性,机台采用大理石底座,降低变形系数,增强了仪器的稳定性,保证测量精度。

    设备装配两个CCD高清晰度摄像机,可以在不移动被测物体的情况下从不同角度和方向对被测物体进行观察和测量,从而减少了人为操作的误差。



部分功能介绍:

    刀具测量软件除了具备测量软件的常用功能外,增加视频区的十字线对位功能,通过键盘方向键调节十字线可以快速的测量出刀口的角度。可以通过键盘数字键1、2快速切换CCD镜头,从而能从不同角度和方向观测被测物体。在测量工作区域中,增加了六个快速检测距离的功能。 点到点的距离、点到直线的距离、 线到线的距离、 圆心到直线的距离、 圆心到圆心的距离、圆环的厚度。







刀具测量软件实测界面:

 图2 侧面视场

 仪器型号 VMSD-2010
 工作台 金属台尺寸(mm) 404x228
 玻璃台尺寸(mm) 260x160
 运行行程(mm) 200x100
 外形尺寸(mm) 625x515x940
 仪器重量(Kg) 150
 影像系统 1/3" CCD彩色摄像机;
 变焦物镜分辨率:0.7~4.5X;
 视频总倍率:30X~230X;
 物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调到
 电源 AC180~260V/50HZ
 测量功能 可测线、角、圆、圆心距、角度



其它产品图片

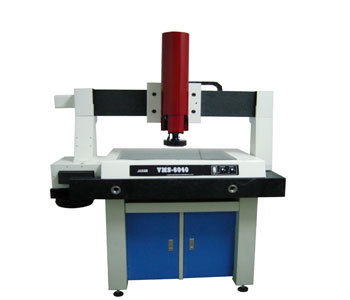

6

5

9

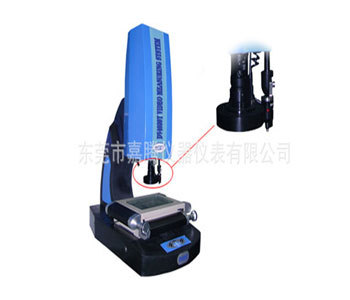

4

38

5

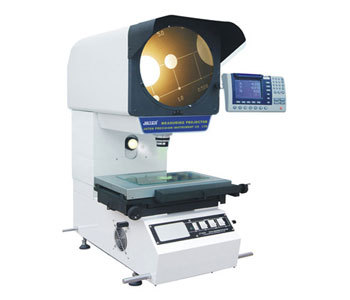

49

48

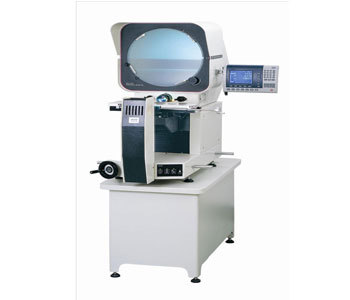

46

45

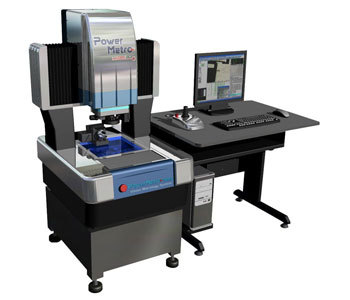

44
