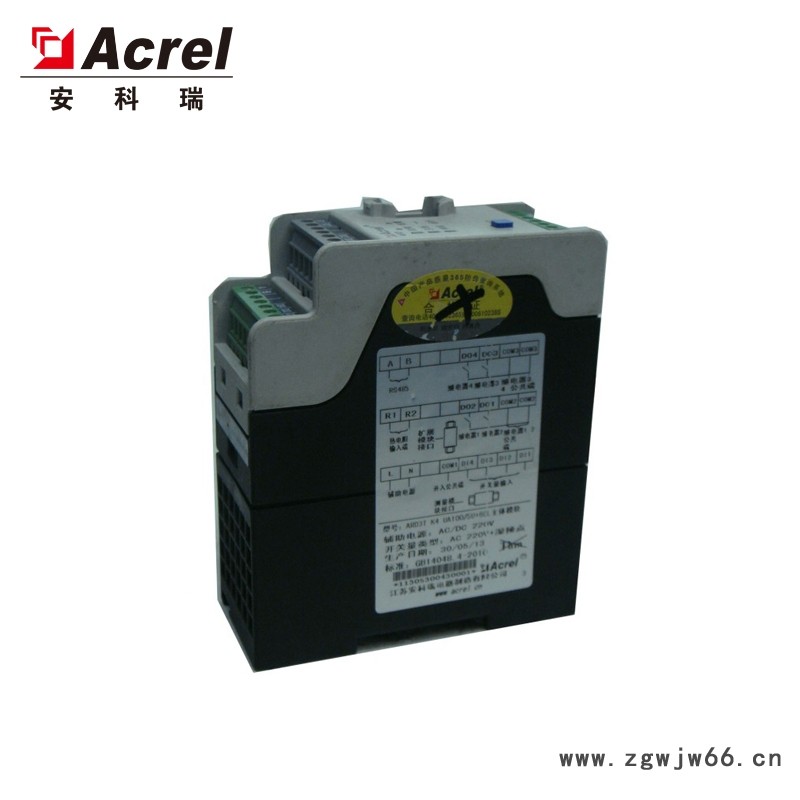

ARD3T 智能型电动机保护器（以下简称 ARD3T），ARD3T 可划分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、液晶模块共 7 个模块。产品体积小巧，结构紧凑，适用于额定电压至 AC 660V、额定电流至 AC 800A、额定频率为 50/60Hz 的电动机。在低压控制终端柜和 1/4 模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
产品执行标准：
GB/T14048.1 低压开关设备和控制设备 总则
GB14048.4 低压开关设备和控制设备 机电式接触器和电动机起动器
JB/T10736—2007 低压电动机保护器
GB/T20540.1-6—2006 测量和控制数字数据通信工业控制系统用现场总线类型 3：PROFIBUS 规范
1.产品特点
■辅助电源支持 AC/DC 110/220V 或 AC 380V（需另配 380V 电源模块）。
■模块式设计，分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、液晶模块等 7个模块。
■模块体积小巧，支持导轨安装、螺丝固定安装。
■附加模块采用总线供电，不需要外接辅助电源。
■带有上位机配置软件，方便客户配置参数，编程设置。
■DI/DO 可自由编程。
■DI 支持干接点（弱电）或湿节点（强电）输入，湿接点可选交流或直流供电。
■标配过载、堵转、阻塞、欠载、断相、不平衡、PTC 保护、外部故障等电动机综合保护功能。
■标配保护模块模式、直接起动、星三角起动、自耦降压起动、双向起动、单绕组双速起动、双绕组双速起动等多种起动方式，起动方式可现场设定。
■标配故障记录、运行管理信息，方便查询故障原因，进行电机维护。
■标配自起动功能，可通过附加抗晃电模块实现抗晃电、失压重起功能。
■显示部分采用全中文液晶显示。
■可通过添加模拟量模块实现 2 路 4～20mA 输入测量和 2 路 4～20mA 变送输出。4～20mA 变送输出对应参数可
自由设定。
■可通过添加温度模块实现 3 路温度测量保护，可外接传感器类型有：PT100、PT1000、Cu50、PTC、NTC。
■可通过添加 Profibus 模块实现 Profibus-Dp 通讯。
2.产品组成、功能配置、选型说明
2.1 产品组成
ARD3T 可以划分为以下模块：测量模块、温度模块、模拟量模块、通讯模块、开关量模块、显示模块、主体。主体和测量模块是必备模块，其它为附加模块。ARD3T 产品组成见图 1、图 2。
各模块功能如下：
主体负责协调各模块工作，带有 4DI、4DO、对外通讯组网、时钟、故障记录、PTC 测量等功能。可以实现直接起动、双向起动、双速起动、自耦降压起动、星三角起动等多种起动。主体是模块式电动机保护器必备模块。
测量模块可以测量电流、电压、漏电流等电参数。电流范围为 0.4A 至 800A，电压为 AC220V、AC380V、AC660V，频率 45Hz～65Hz，漏电流 50mA～5A/3A～30A。测量用电流互感器采用保护级电流互感器，它具有过载能力强，通常可以达到 10 倍过载不饱和，测量模块也是模块式电动机保护器的必备模块。
温度模块通过外接 PT100、PT1000、Cu50、PTC/NTC 等传感器实现温度测量。
模拟量模块可以实现模拟量输入测量和模拟量变送输出的功能。
开关量模块对主体的开关量进行扩展，当主体的开关量点数无法满足使用者需求时，通过外加开关量模块实2现产品开关量点数扩展。
通讯模块实现双 MODBUS、PROFIBUS 通讯功能。
主体和测量模块是必备模块，可以称为基本模块，实现基本的测量、保护、控制功能，其它模块作为选配模块，由基本模块加选配模块实现复杂功能。
2.2 功能配置

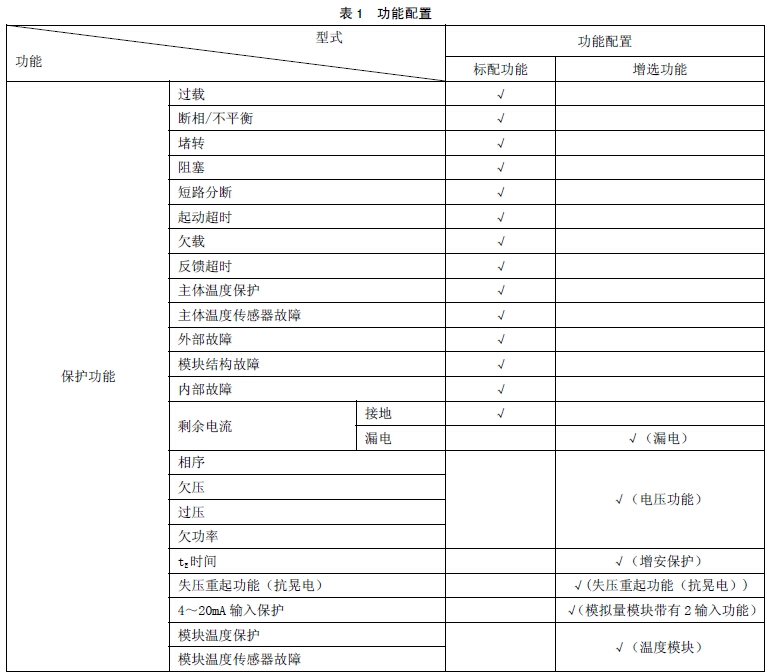

ARD3T 功能配置如表 1 所示。
2.3 选型说明

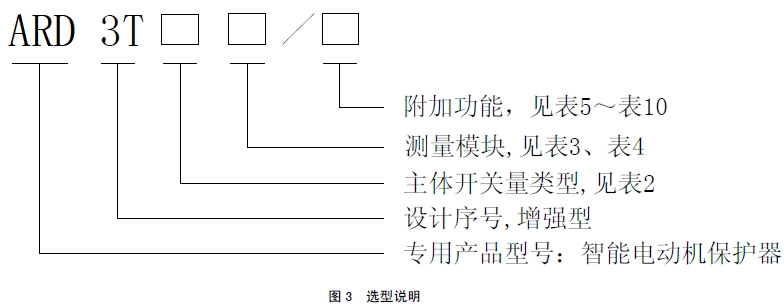

ARD3T 选型型号如图 3 所示，型号含义见表 2～表 10，订货时，请阅读“功能配置”、“注意事项”及“订货范例”以明确产品功能。

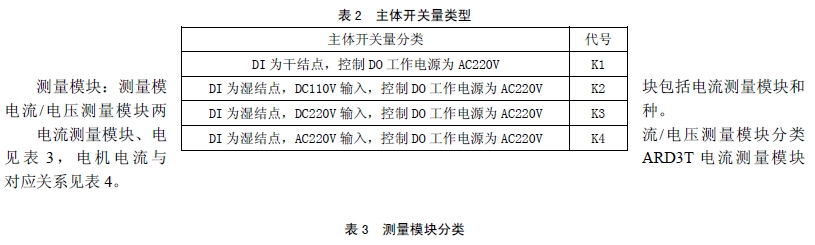

主体开关量为 4DI、4DO，主体开关量类型如表 2 所示：

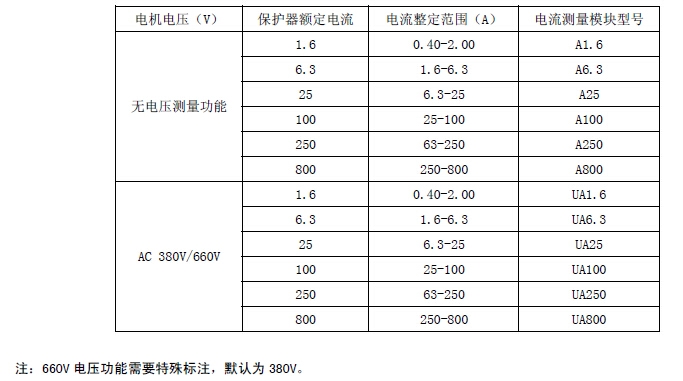

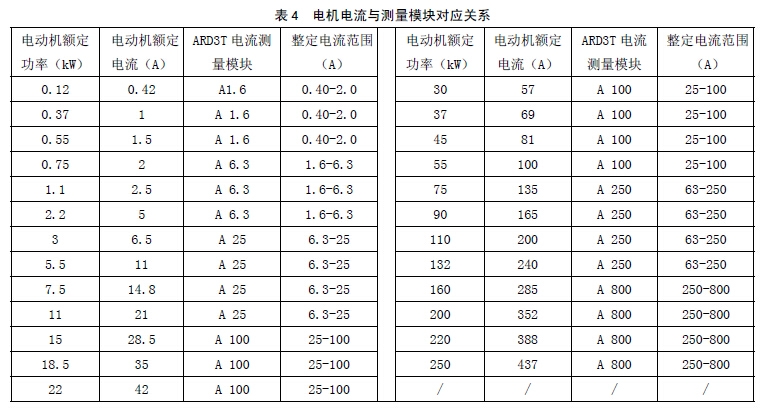

如需带有电压功能时，将表 4 中“ARD3T 电流测量模块”对应型号更改为“UAXX”，例如：需要电机为 5.5kW，带电压测量功能，根据表 4 查询对应测量模块为“A 25”，直接替换为“UA25”。
从此向下为附加功能，如需下面附加功能，选取对应功能填入型号附加功能处。
开关量模块：开关量模块分类如表 5 所示：
温度模块见表 6：
模拟量模块见表 7：
显示模块见表 8：

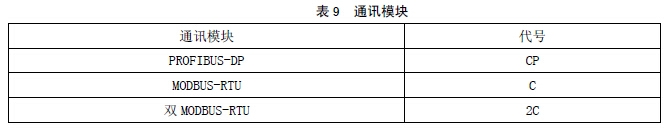

通讯模块见表 9：
漏电流功能及漏电互感器类型见表 10：
抗晃电功能：SU（包括电压功能）。
注意事项：
1、 主体、测量模块是必备模块。
2、 如不标明主体开关量类型，默认为”K1” DI 为干接点，控制 DO 工作电源为 AC220V。7
3、 开关量、温度、模拟量、显示、通讯模块是选配模块，每类模块只能选 1 种。
4、 标配的模块间连接线长度为 25mm；标配显示模块连接线长度为 1m；标配测量模块连接线长度为 1m。
5、 显示模块长度可供选择的长度包括：1m、2m、3m，当标配长度 1m 不满足使用要求时，可选用 2m、3m。
6、 ARD3T 通过连接线连接好后，从D一个模块到Z后模块总长度不超过 5m，否则不能保证产品正常工作。
7、 增加电压功能后，可以测量线电压、有功功率、功率因数、视在功率、有功电能。可以实现过压、欠压、相序、欠功率保护。
8、 增加模拟量模块后，可以实现 4～20mA 输入测量、4～20mA 变送输出。可以实现 4～20mA 输入保护。变送输出类型包括：A、B、C 相电流；AB、BC、CA 线电压；频率；有功功率；主体 PTC；温度模块三路温度输入；模拟量模块 2 路模拟量输入。
9、 增加温度模块后，可以实现 3 路温度测量，可供选择的传感器类型：PT100、PT1000、Cu50、PTC、NTC。
3 路传感器可以是同一类，也可以是不同类型。当传感器类型为：PT100、PT1000、Cu50 时，显示值、保护值单位为℃；当传感器类型为：PTC、NTC 时，显示值、保护值单位为Ω。
10、双 MODBUS 是通过主体带有 1 路 MODBUS，通讯模块带 1 路 MODBUS 来实现。
11、选配漏电功能时，要标注好漏电类型及对应的互感器类型，L35、L70、L105 是指互感器穿孔分别为 35mm、70mm、105mm。
12、选配抗晃电功能时，电压功能为标配，不必再选电压功能。
13、上位机配置软件属于标配，可通过光盘、电子邮件发送或公司网站下载。
14、电子档说明书、典型应用原理图可到公司网站下载，网址为：www.acrel.cn。
订货范例：
如需 ARD3T 提供如下功能：
保护功能：过载、断相、堵转等；起动方式：保护模式、直接起动、星三角；显示为液晶显示。电机大小：5.5kW。
对应型号为：“ARD3T- K1 A25-60L”。
保护功能：过载、断相、堵转，欠压、过压保护等；起动方式：保护模式、直接起动、星三角；显示为液晶显示。电机大小：5.5kW，电压为 AC380V。
对应型号为：“ARD3T- K1 UA25-60L 电压为 380V”
保护功能：过载、断相、堵转，欠压、过压保护等；起动方式：保护模式、直接起动、星三角；显示为液晶显示。电机大小：5.5kW，电压为 AC660V；通讯功能为 PROFIBUS；带有 4-20mA 变送输出；带有 PT100 测温，用于测量电机绕组、轴承温度，并可做温度过热保护。
对应型号为：“ARD3T- K1 UA25- T M2 CP 60L 电压为 660V”
保护功能：过载、断相、堵转，欠压、过压保护等；起动方式：保护模式、直接起动、星三角；显示为液晶显示。电机大小：5.5kW，电压为 AC660；通讯功能为 PROFIBUS；带有 4-20mA 变送输出；带有 PT100 测温，用于测量电机绕组、轴承温度，并可做温度过热保护；带有漏电保护，测量范围 50mA～1A，需要漏电互感器AKH-0.66/L-35351A/2mA。对应型号为：“ARD3T- K1 UA25- T 2M CP L1 60L 电压为 660V”
二、技术指标

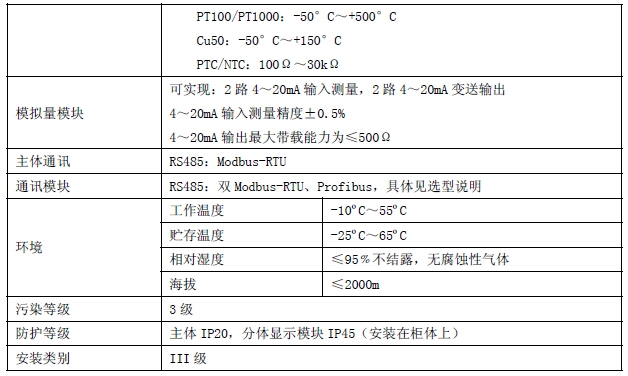

技术指标如表 11 所示。

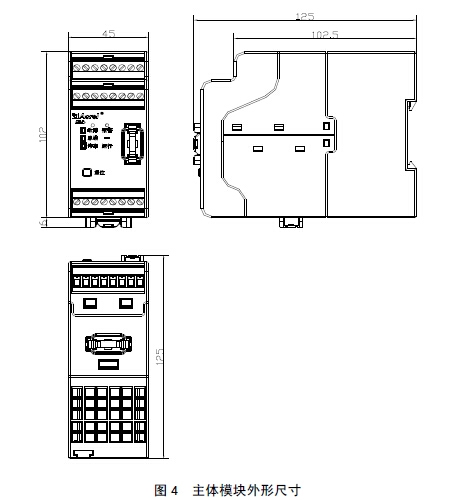

主体模块，外形尺寸如图 4 所示：

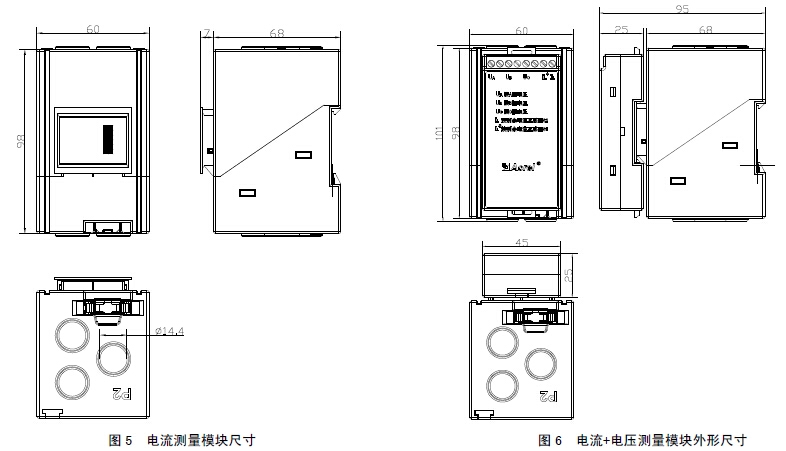

电流测量模块尺寸如图 5 所示，电流+电压测量模块尺寸如图 6 所示。

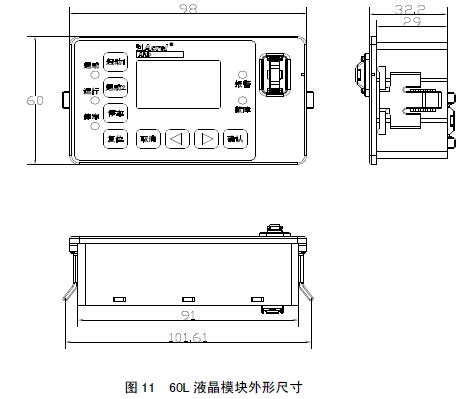

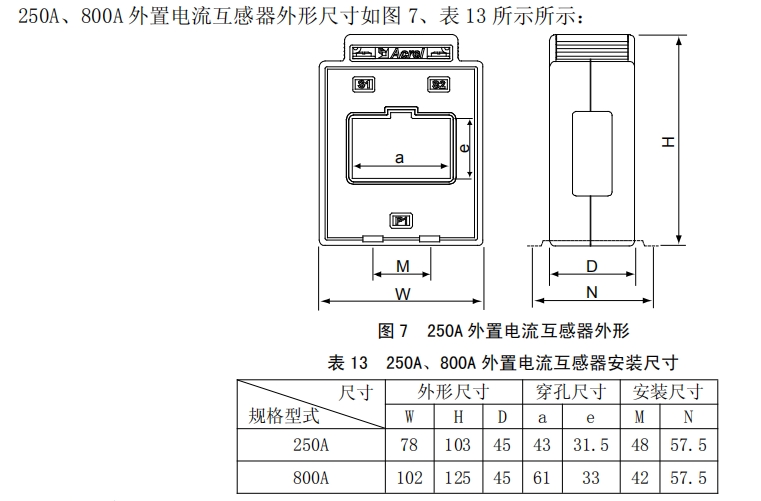

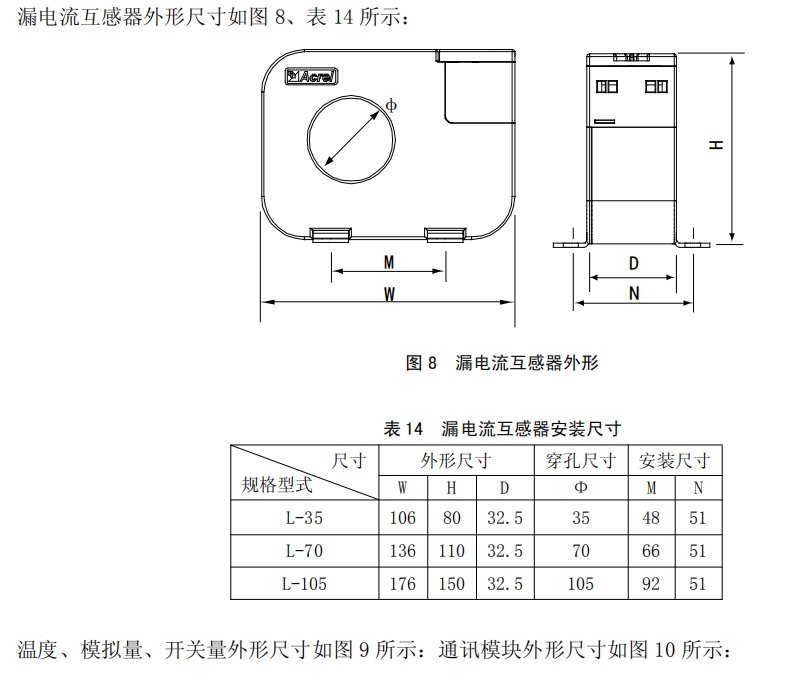

60L 液晶模块外形尺寸如图 11：

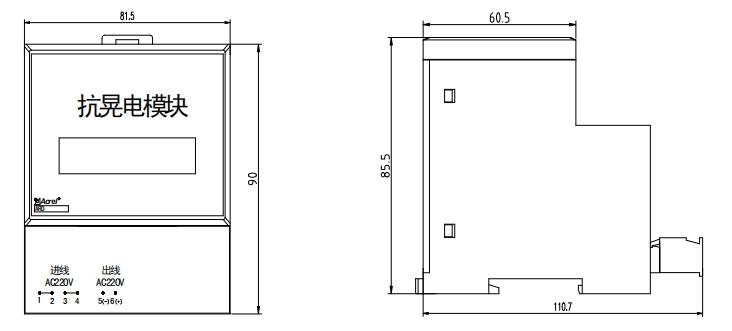

抗晃电模块如图 12：

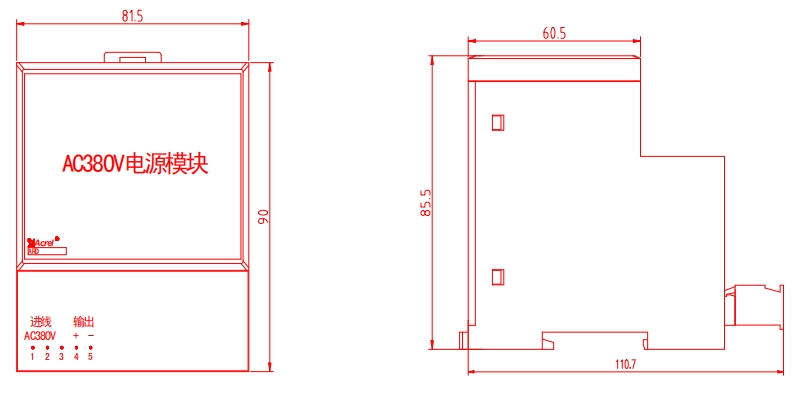

380V 电源模块如图 13：
四、ARD3T 模块介绍，设置软件使用说明
ARD3T 在提供基础的保护功能外，还可以根据用户要求增加 5 种功能模块。
■开关量模块
■温度模块
■模拟量模块
■通讯模块
■液晶显示模块

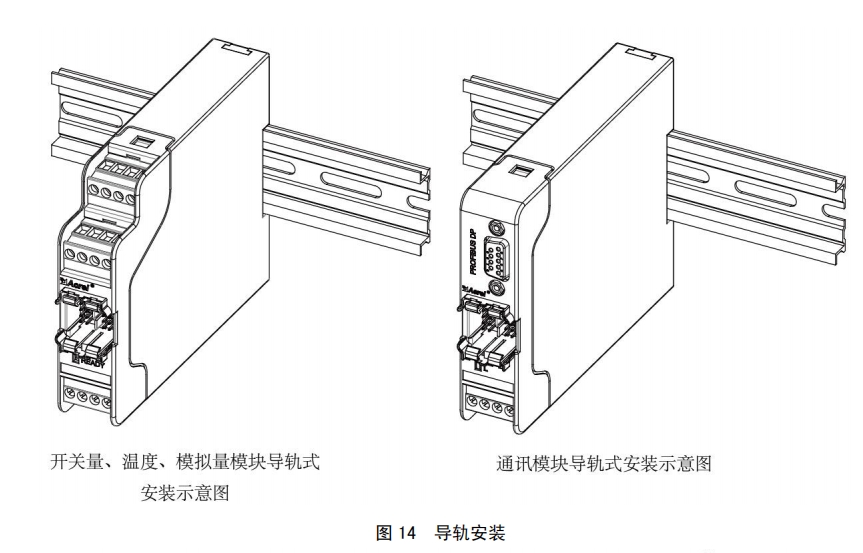

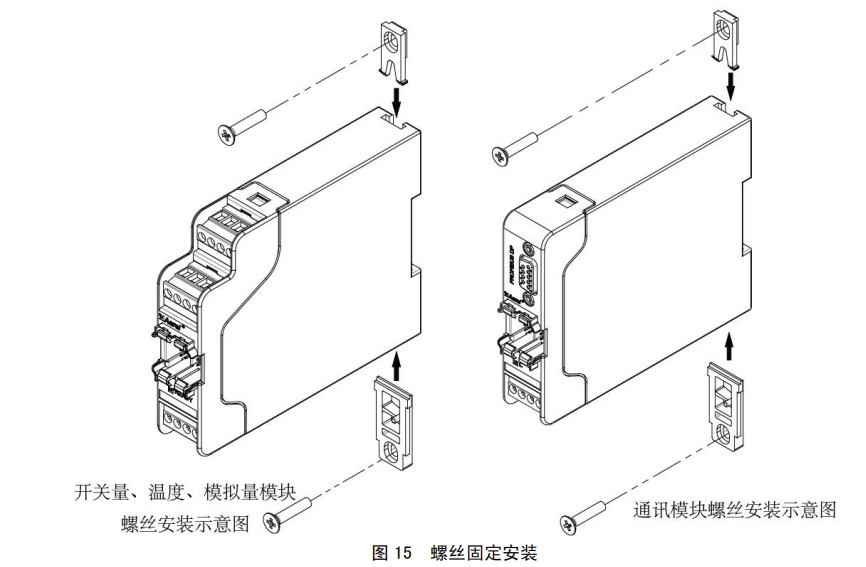

图 14、15 是处液晶外，各功能模块安装方式：
设置软件使用说明：将电动机保护器各模块按说明书正确连接后，打开程序中的 Acrel 检测系统程序，进入Acrel 电动机保护设置软件。
安装好所有模块后，连接好通讯下载线后，在通讯设置中选择配置串口，选择串口号、设备地址及波特率，点击 OK，然后点击连接设备图标，再点击图中实时状态图标。实时状态若有显示则表示电动机保护器已连接上
设置软件，模块选型中会显示已经安装好的模块。
