| 显示分辨率 | 0.1（°） |
|---|---|
| 行程 | 720（mm） |
| 电源 | 380V,50HZ |
| 试件尺寸 | 650（mm） |
| 外形尺寸 | 1500*800*110（mm） |
| 测量范围 | 200-500（N.m） |
| 类型 | 微机控制扭转试验机 |
| 适用范围 | 各类金属材料及弹簧元件的扭力测试及疲劳试验 |
| 品牌 | 济南威斯特 |
| 型号 | TNS-DW5 |
| 加工定制 | 是 |
| 测力类型 | 其他 |

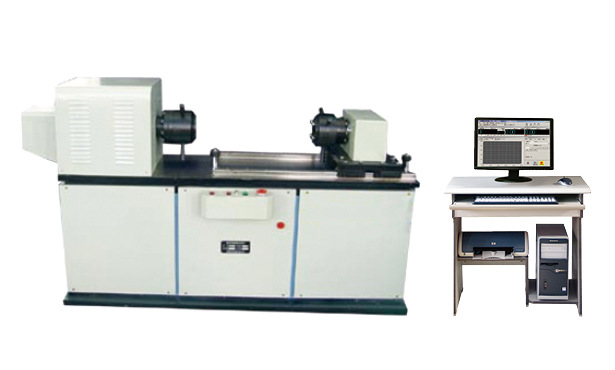

微机控制卧式弹簧扭转试验机10Nm~500Nm
一、微机控制卧式弹簧扭转试验机简介： 微机控制卧式弹簧扭转试验机主要用于扭转弹簧及弹性元件扭矩的检测。被测试零件安装在可调整空间的夹具之间，可适应不同的被测试零件扭转力学性能的试验。试验机采用计算机控制操作，可进行定角度扭矩试验；显示器显示被测试零件的角度-扭矩曲线；实时显示角度、扭矩、曲线、扭矩峰值保持、试验机工作状态；试验数据存储、打印试验报表等。
二、微机控制弹簧扭转试验机功能特点：
1、适用于WINDOWS平台的中文试验软件，实现试验数据采集处理。
2、向导式安装、人性化用户界面。.3可实时采集试验数据、运算处理、实时显示并打印结果报告。
3、程序具有实时控制、采集数据、自动校准、自动存盘、绘制实测曲线、及人工有效修订数据、数理分析
4、自动生成试验报告等功能，并可根据用户需要定义报告内容。
5、测试时，扭矩、扭角、及实时扭矩—角度曲线、随试验过程实时显示。
6、可对一批试样一次设定，连续试验，并可将试验设置存入计算机内。
7、使用以图形为界面的视窗式操作系统，可设定显示屏幕及控制操作面板。
8、曲线遍历
9、根据需要可随时对扭矩、角度测量通道进行手动或自动清零。
三、弹簧扭转试验机主要技术指标：
| 规格/**大扭矩 | 10Nm | 500Nm | 100Nm | 200Nm | 500Nm |
| 扭矩**小读数值（Nm） | 0.01 | 0.01 | 0.1 | ||
| 转角**小读数值 | 0.01° | ||||
| 示值相对误差 | ≤±1% （正转和反转两个方向） | ||||
| 重复性相对误差 | ≤1%（正转和反转两个方向） | ||||
| 压盘间距离 | 200 | 260 | |||
| 试验机级别 | 1级 | ||||
| 供电电源 | 380V,50HZ | ||||
| 尺寸 | 1200*500*600 | ||||
| 重量 | 520Kg | ||||
| 试样夹持方式 | 按用户弹簧试样提供芯轴 | ||||
