| 标准 | 国标 |
|---|---|
| 材质 | 合金钢 |
| 工作温度 | 常温 |
| 公称通径 | 见说明 |
| 规格 | 2inch |
| 结构形式 | 固定球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 见说明 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽 |
| 用途 | 进水 |
| 作用对象 | 水 |
| 零部件及配件 | 球体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 捷耐特 |
| 型号 | DYQ340F/Y |

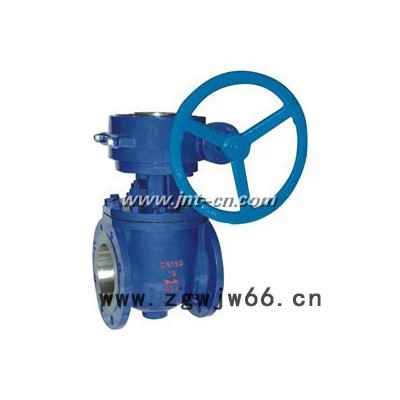

法兰半球直通阀门球阀 上装偏心半球阀DYQ340F/Y 捷耐特阀门 西北唯一国家免检产品 产品名称：上装偏心半球阀 |
产品特征
1．压力损失小：全开时水损为零，流道完全畅通，且介质不会沉积在阀体中腔内．
2．耐颗粒磨损：Ｖ形开口的球冠与金属阀座之间具有剪切作用，于在关闭过程中，只在最后一刻球冠才靠向阀座，不形成磨擦，且阀座用耐磨的镍合金制成，不易被冲刷磨损，因而适用于含纤维，微小固体颗粒，浆等．
3． 寿命长：无易损部件，由于偏心作用，于阀门启闭时密封面间无磨擦，则使用寿命长．
4．维修方便：阀门维修时不需从管路上拆下，只要打开阀盖即可进行维修．
5．广泛适用不着水，污水，含微小固体颗粒，水，蒸汽，煤气，开然气，油品等．

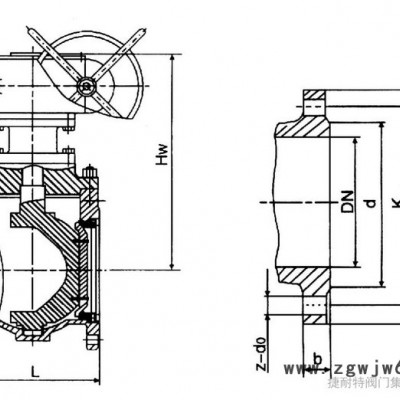

主要外形尺寸
公称压力PN（MPa） | 公称通径PN（MPa） | D | D1 | D2 | b | W | Z-d | DYQ340F/Y球阀 |
1.6/2.5 | 15 | 95 | 65 | 45 | 14 | 130 | 4-14 | - |
20 | 105 | 75 | 55 | 14 | 130 | 4-14 | - | |
25 | 115 | 85 | 65 | 14 | 160 | 4-14 | - | |
32 | 135 | 100 | 78 | 16 | 160 | 4-18 | - | |
40 | 145 | 110 | 85 | 16 | 230 | 4-18 | - | |
50 | 160 | 125 | 100 | 16 | 230 | 4-18 | 178/216 | |
65 | 180 | 145 | 120 | 18 | 400 | 4-18/8-18 | 191/241 | |
80 | 195 | 160 | 135 | 20 | 400 | 8-18 | 203/283 | |
100 | 215/230 | 180/190 | 155/160 | 20 | 700 | 8-18/8-23 | 229/305 | |
125 | 245/270 | 210/220 | 185/188 | 22 | 1100 | 8-18/8-25 | 356/381 | |
150 | 280/300 | 240/250 | 210/218 | 24 | 1100 | 8-23/8-25 | 394/403 | |
200 | 335/360 | 295/310 | 265/278 | 26 | 1500 | 12-23/12-25 | 457/502 | |
250 | 405/425 | 355/370 | 320/332 | 30 | 12-25/12-30 | 533/568 | ||
300 | 460/485 | 410/430 | 375/390 | 30 | 12-25/12-30 | 610/648 | ||
350 | 520/550 | 470/490 | 435/448 | 34 | 16-25/16-34 | 686/762 | ||
400 | 580/610 | 525/550 | 485/505 | 36 | 16-30/16-34 | 762/838 | ||
450 | 640/660 | 585/600 | 545/555 | 40 | 20-30/20-34 | 864/914 | ||
500 | 705/730 | 650/660 | 608/610 | 44 | 20-34/20-41 | 914/991 | ||
600 | 840 | 770 | 718 | 48 | 24-41/20-41 | 1067/1143 | ||
700 | 910/955 | 840/875 | 788/815 | 50 | 20-14/24-48 | 1245/1346 | ||
800 | 1020/1070 | 950/990 | 898/930 | 52 | 24-41/24-48 | 1372/1524 | ||
900 | 1120/1180 | 1050/1090 | 998/1025 | 54 | 28-41/28-54 | 1524/1727 | ||
1000 | 1255/1305 | 1170/1210 | 1110/1140 | 56 | 28-48/28-58 | 1753/1880 |
公称压力PN（MPa） | 公称通径DN（mm） | D | D1 | D2 | D6 | b | W | Z-d | DYQ340F/Y球阀 |
4.0 | 15 | 95 | 65 | 45 | 40 | 16 | 130 | 4-14 | - |
20 | 105 | 75 | 55 | 51 | 16 | 130 | 4-14 | - | |
25 | 115 | 85 | 65 | 58 | 16 | 160 | 4-14 | - | |
32 | 135 | 100 | 78 | 66 | 18 | 160 | 4-18 | - | |
40 | 145 | 110 | 85 | 76 | 18 | 230 | 4-18 | - | |
50 | 160 | 125 | 100 | 88 | 20 | 230 | 4-18 | 216 | |
65 | 180 | 145 | 120 | 110 | 22 | 4-18 | 241 | ||
80 | 195 | 160 | 135 | 121 | 22 | 8-18 | 283 | ||
100 | 230 | 190 | 160 | 150 | 24 | 8-23 | 305 | ||
125 | 270 | 220 | 188 | 175 | 28 | 8-25 | 381 | ||
150 | 300 | 250 | 218 | 204 | 30 | 8-25 | 403 | ||
200 | 375 | 320 | 282 | 260 | 38 | 12-30 | 502 | ||
250 | 445 | 385 | 345 | 313 | 42 | 12-34 | 568 | ||
300 | 510 | 450 | 408 | 364 | 46 | 16-34 | 648 | ||
350 | 570 | 510 | 465 | 422 | 52 | 16-34 | 762 | ||
400 | 665 | 585 | 535 | 474 | 58 | 16-41 | 838 | ||
450 | 680 | 610 | 560 | 524 | 60 | 20-41 | 814 | ||
500 | 755 | 670 | 612 | 576 | 62 | 20-48 | 991 | ||
600 | 890 | 795 | 730 | 678 | 62 | 20-54 | 1143 | ||
700 | 995 | 900 | 825 | 768 | 68 | 24-54 | 1346 | ||
800 | 1135 | 1030 | 960 | 876 | 76 | 24-58 | 1524 | ||
6.4/10.0 | 15 | 105 | 75 | 55 | 41 | 18 | 160 | 4-14 | - |
20 | 125 | 90 | 68 | 51 | 18 | 160 | 4-18 | - | |
25 | 135 | 100 | 78 | 58 | 20 | 230 | 4-18 | - | |
32 | 150 | 110 | 82 | 66 | 22 | 230 | 4-23 | - | |
40 | 165 | 125 | 95 | 76 | 24 | 400 | 4-23 | - | |
50 | 175/195 | 135/145 | 105/112 | 88 | 26 | 400 | 4-23/4-25 | 292 | |
65 | 200/220 | 160/170 | 10/138 | 110 | 28 | 700 | 4-23/8-25 | 330 | |
80 | 210/230 | 170/180 | 140/148 | 121 | 30 | 1100 | 8-23/8-25 | 356 | |
100 | 256/265 | 200/210 | 168/172 | 150 | 32 | 1500 | 8-25/8-30 | 406/432 | |
150 | 340/350 | 280/290 | 240/250 | 204 | 38 | 8-34/12-34 | 495/559 | ||
200 | 405/430 | 345/360 | 300/312 | 260 | 44 | 12-34/12-41 | 597/660 | ||
250 | 470/500 | 400/430 | 352/382 | 313 | 48 | 12-41/12-41 | 673/787 | ||
300 | 530/585 | 460/500 | 412/442 | 364 | 54 | 16-41/16-48 | 762/832 | ||
350 | 595/655 | 525/560 | 475/498 | 422 | 60 | 16-41/16-54 | 826/889 | ||
400 | 670/715 | 585/620 | 525/558 | 474 | 66 | 16-48/16/54 | 902/991 | ||
450 | 800/ | 705/ | 640/ | 576 | 70 | 20-54/ | - | ||
500 | 930/ | 820/ | 750/ | 678 | 76 | 20-58/ | 1054/1194 |
