| 电机功率 | 0 |
|---|---|
| 配套动力 | 0 |
| 用途 | 矿用 |
| 品牌 | 中天 |
| 型号 | 隔爆型电机 |
| 加工定制 | 是 |
耙斗机型号 P15B P30B P60B P90B P120B
电动机型号 YBB11-4 DSB17-4 DSB30-4 YBK2-225M-4 DSB55-4
功率 11 17 30 45 55
电压 380/660 380/660 380/660 380/660 380/660
??根据不同的使用范围和耙斗装岩机型号，对应的电动机型号分为：
??P15b耙斗装岩机用：YBB11-4型 11KW
??P30B耙斗装岩机用：DSB17-4型 17KW
??P60b耙斗装岩机用：DSB30-4型 30KW
??p90b耙斗装岩机用：YBK-225-4型 45KW
??P120B耙斗装岩机用：DSB55-4型 55KW

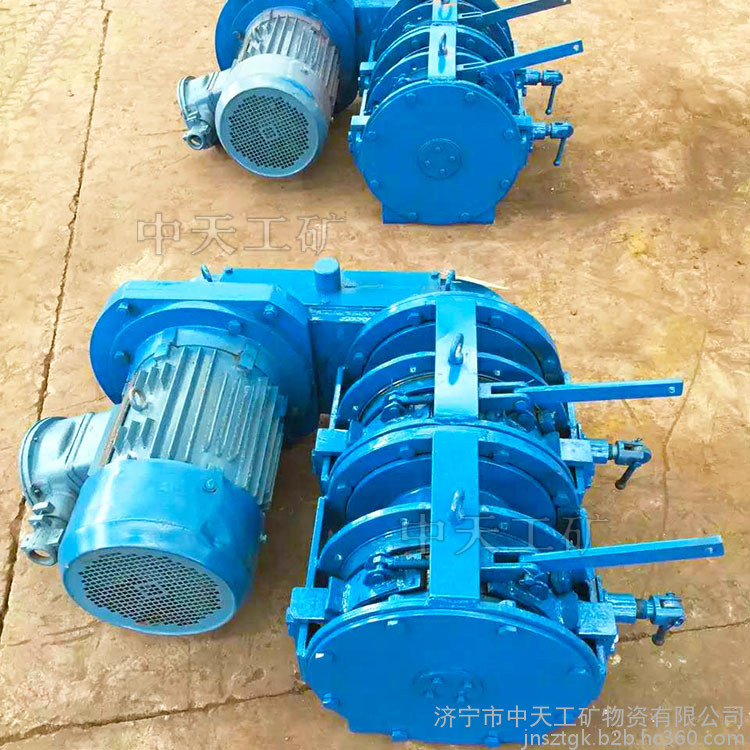

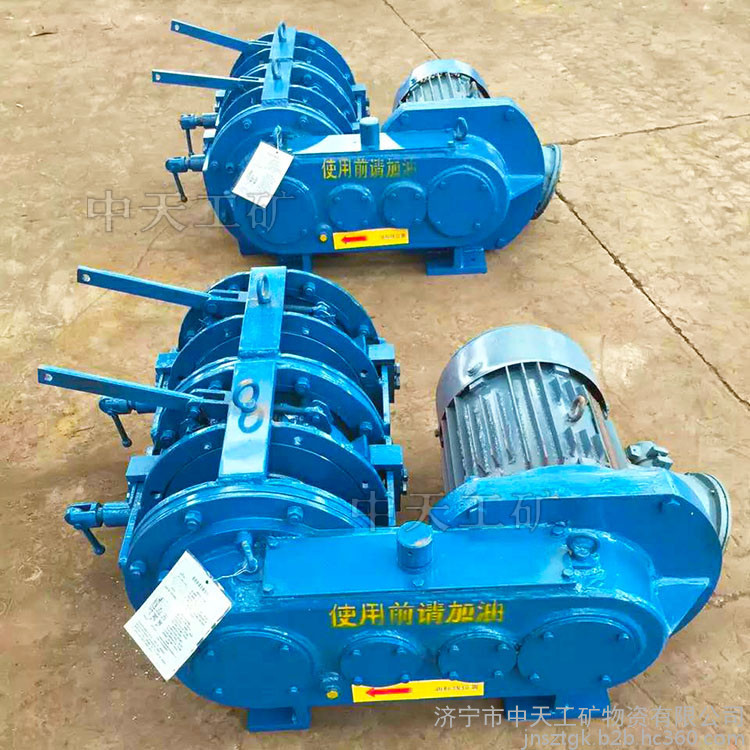

工作原理：
当电动机启动后，如果各内齿轮均未被闸住，则各内齿轮都旋转，卷筒在钢绳和耙斗的阻力作用下都不动。如果任何一内齿轮被操纵装置闸住则相应的卷筒即旋转缠绳，带动耙斗移动，此时另一内齿轮未闸，其卷筒在钢绳主动作用下，作从动旋转，放出钢绳，操纵闸交替地闸住工作和空载卷筒的内齿轮，耙斗即作往复运动进行耙运工作。

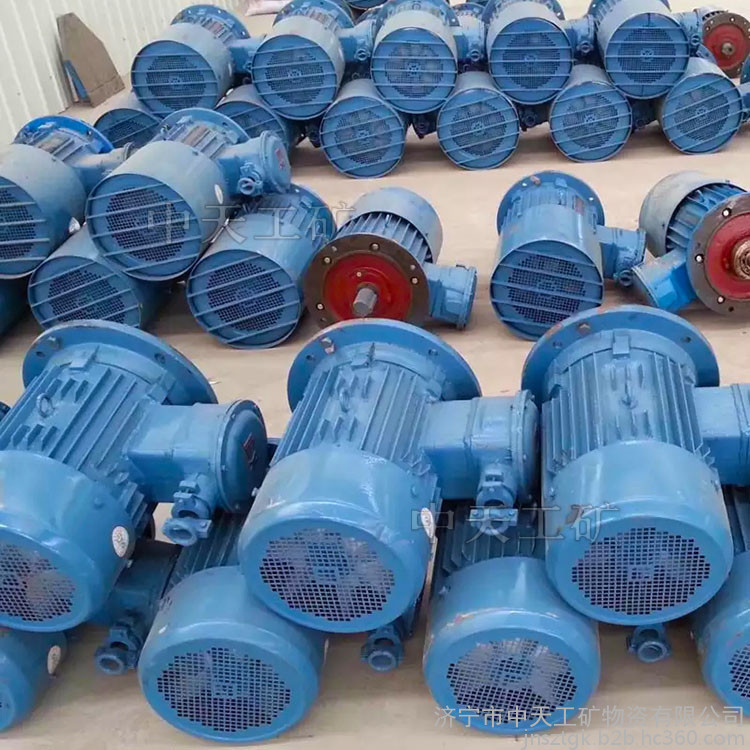

电动机特点
??隔爆型电机采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的性气体混合物隔开
??但是，这种外壳并非是密封的，周围的性气体混合物可以通过外壳的各部分接合面间隙进入电机内部
??当与外壳内的火花、电弧、危险高温等引燃源接触时**可能发生，这时电机的隔爆外壳不仅不会损坏或变形，而且火焰或炽热气体通过接合面间隙传出时，也不能引燃周围的性气体混合物。
??主要特点如下：
??(1) 功率等级、安装尺寸及转速的对应关系与DIN42673一致，同时考虑到与YB系列 的继承性和Y2系列的互换性，作了必要调整，更加有效和适用。
??(2) 全系列采用F级绝缘，温升按B级考核。
??(3) 噪声限值比YB系列低，接近YB系列的I级噪声，振动限值与YB系列相当。
??(4) 外壳防护等级提高到IP55。
??(5) 全系列选用低噪声深沟球轴承，机座中心高在180mm以上电机设注排油装置。
??(6) 电机散热片有平行水平分布和辐射分布两种，以平行水平分布为主。
??(7) 主要性能指标达到20世纪90年代初国际先进水平。
耙斗装岩机按下启动按扭电机不能启动的原因以及解决的方案：
不能启动的原因：
?1 电源未合闸或换向开关接触不良，造成耙斗装岩机工作状态异常。
?2 热继电器未复位或熔断器熔断，造成耙斗装岩机电机不工作
?3 控制线路开路或短路
?4 控制回路二极管损坏
处理方案解析：
??耙斗装岩机按下启动按扭,电机不能启动的原因分析完毕，下面我们**这些原因来做一下解决工作：
??耙斗装岩机维修工或者维护工，对以上可能造成耙斗装岩机电机启动故障的原因进行逐条分析处理
??然后进行检查修复
