| 材质 | 铸铁 |
|---|---|
| 模数 | 3 |
| 适用范围 | 减速机 |
| 是否标准件 | 标准件 |
| 是否进口 | 否 |
| 轮齿位置 | 外齿轮 |
| 品牌 | 赢华 |
| 型号 | M3 Z56 |
| 齿轮位置 | 内齿轮 |
齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆、分度圆。

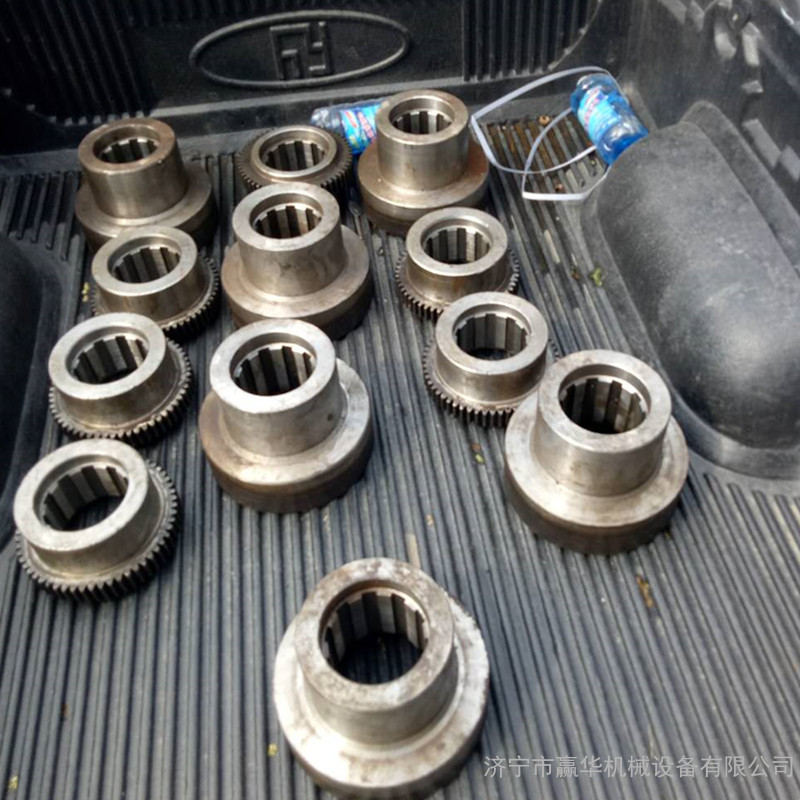

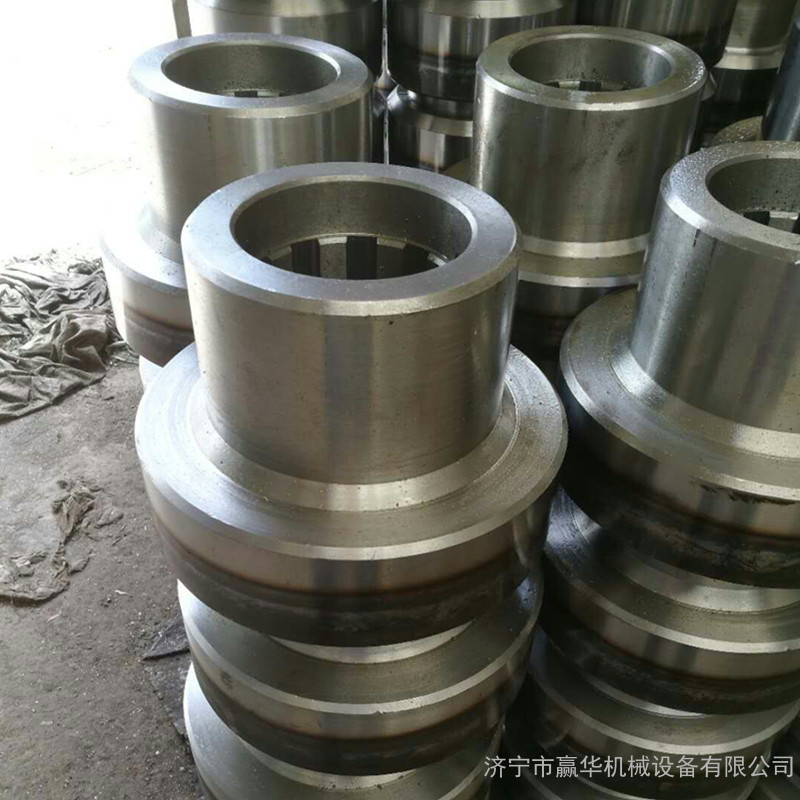

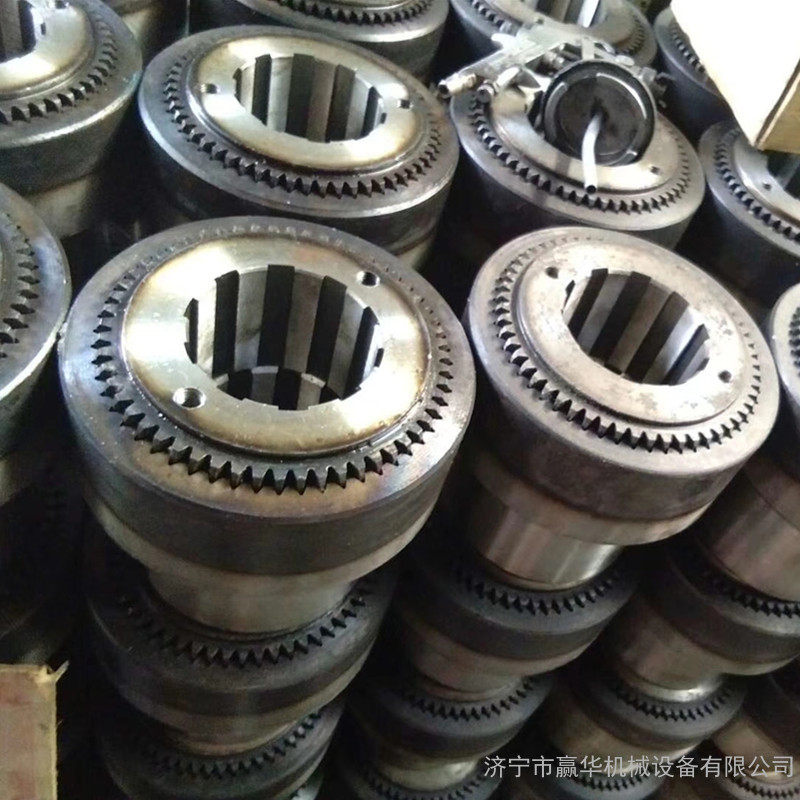

轮齿简称齿，是齿轮上 每一个用于啮合的凸起部分，这些凸起部分一般呈辐射状排列，配对齿轮上的轮齿互相接触，可使齿轮持续啮合运转；齿槽是齿轮上两相邻轮齿之间的空间；端面是圆柱齿轮或圆柱蜗杆上 ，垂直于齿轮或蜗杆轴线的平面；法面指的是垂直于轮齿齿线的平面；齿顶圆是指齿端所在的圆；齿根圆是指槽底所在的圆；基圆是形成渐开线的发生线作纯滚动的圆；分度圆 是在端面内计算齿轮几何尺寸的基准圆。M3 Z56内齿轴套，M4 Z56外齿轴套，SD-80圆弧伞齿轮，SDJ-150轴圆弧伞齿轮，正齿轮，轴齿轮，轴斜齿轮。P1B-1内齿轴套，P3B-6外齿轴套。P3D-13外齿轴套，P1C04-3内齿轴套、P3B07内外齿轴套、DSJ80/2*75皮带机外齿轴套。
齿轮可按齿形、齿轮外形、齿线形状、轮齿所在的表面和制造方法等分类。
齿轮的齿形包括齿廓曲线、压力角、齿高和变位。渐开线齿轮比较容易制造，因此现代使用的齿轮中 ，渐开线齿轮占多数，而摆线齿轮和圆弧齿轮应用较少。
在压力角方面，小压力角齿轮的承载能力较小；而大压力角齿轮，虽然承载能力较高，但在传递转矩相同的情况下轴承的负荷增大。而齿轮的齿高已标准化，一般均采用标准齿高。变位齿轮的优点较多，已在各类机械设备中。
另外，齿轮还可按其外形分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮 ；按齿线形状分为直齿轮、斜齿轮、人字齿轮、曲线齿轮；按轮齿所在的表面分为外齿轮、内齿轮；按制造方法可分为铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮等。
齿轮的制造材料和热处理过程对齿轮的承载能力和尺寸重量有很大的影响。20世纪50年代前，齿轮多用碳钢，60年代改用合金钢，而70年代多用表面硬化钢。按硬度 ，齿面可区分为软齿面和硬齿面两种。
软齿面的齿轮承载能力较低，但制造比较容易，跑合性好， 多用于传动尺寸和重量无严格限制，以及小量生产的一般机械中。因为配对的齿轮中，小轮负担较重，因此为使大小齿轮工作寿命大致相等，小轮齿面硬度一般要比大轮的高 。
硬齿面齿轮的承载能力高，它是在齿轮精切之后 ，再进行淬火、表面淬火或渗碳淬火处理，以增加硬度。但在热处理中，齿轮不可避免地会产生变形，因此在热处理之后须进行磨削、研磨或精切 ，以消除因变形产生的误差，增加齿轮的精度。
制造齿轮常用的钢有调质钢、淬火钢、渗碳淬火钢和渗氮钢。铸钢的强度比锻钢稍低，常用于尺寸较大的齿轮；灰铸铁的机械性能较差，可用于轻载的开式齿轮传动中；球墨铸铁可部分地代替钢制造齿轮 ；塑料齿轮多用于轻载和要求噪声低的地方，与其配对的齿轮一般用导热性好的钢齿轮。
而齿轮理论和制造工艺的发展将是进一步研究轮齿损伤的机理，这是建立强度计算方法的依据，是增加齿轮承载能力，延长齿轮寿命的理论基础；发展以圆弧齿廓为代表的新齿形；研究新型的齿轮材料和制造齿轮的新工艺； 研究齿轮的弹性变形、制造和安装误差以及温度场的分布，进行轮齿修形，以改善齿轮运转的平稳性，并在满载时增大轮齿的接触面积，从而增加齿轮的承载能力。
摩擦、润滑理论和润滑技术是齿轮研究中的基础性工作，研究弹性流体动压润滑理论，推广采用合成润滑油和在油中适当地加入添加剂，既能增加齿面的承载能力，也能增加传动效率。
