| 测量范围 | 600KN |
|---|---|
| 产地 | 山东 |
| 电源电压 | 220V |
| 调速范围 | 0.05-500mm/min |
| 负荷 | 0.05-500KN |
| 精度 | ±1% |
| 类别 | 液压式试验机 |
| 适用对象 | 金属板网 |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 分类 | 材料试验机 |
| 发货期限 | 10天 |
| 品牌 | 华衡 |
| 型号 | WAW-1000D |
| 加工定制 | 是 |
| 拉伸空间 | 650mm |

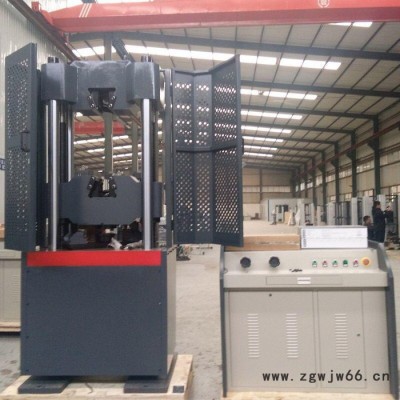

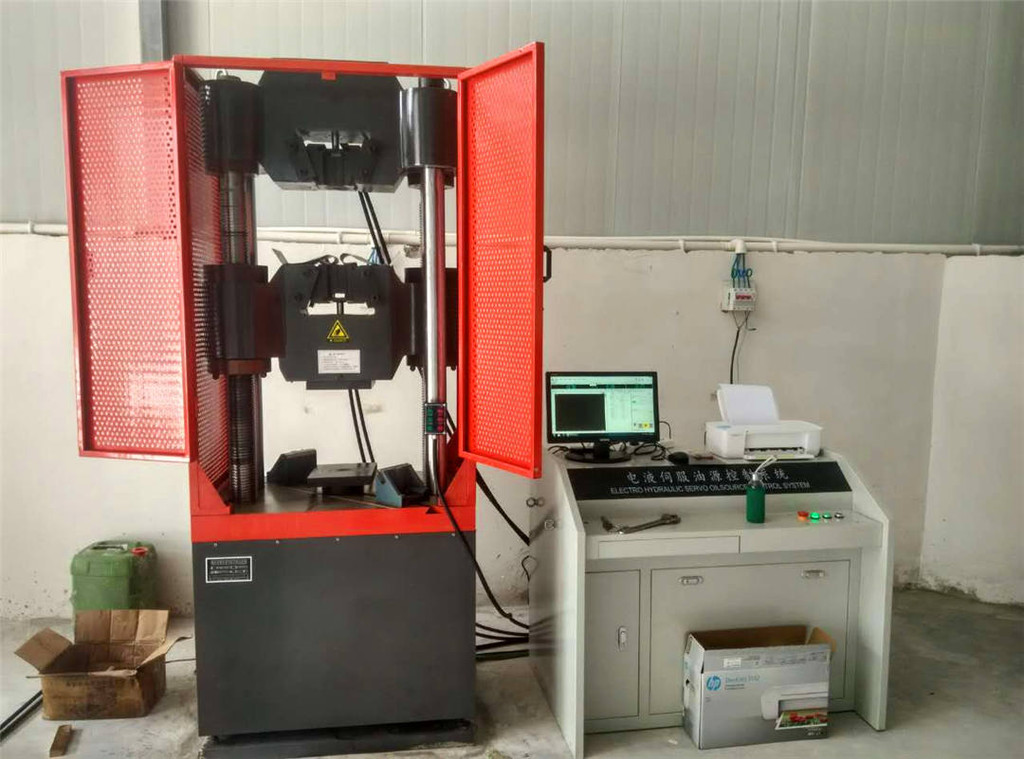

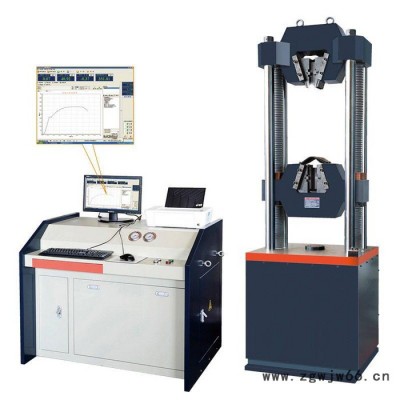

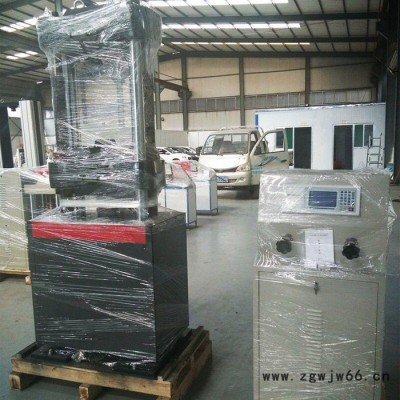

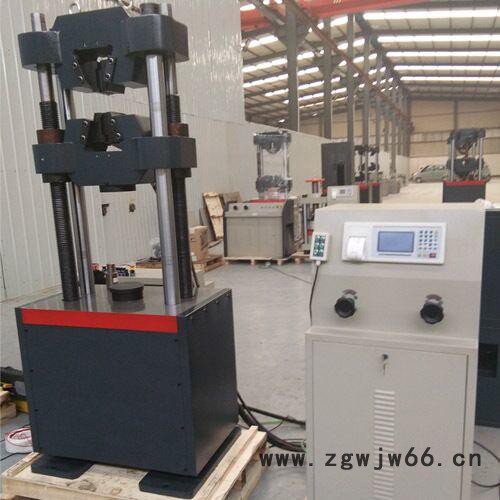

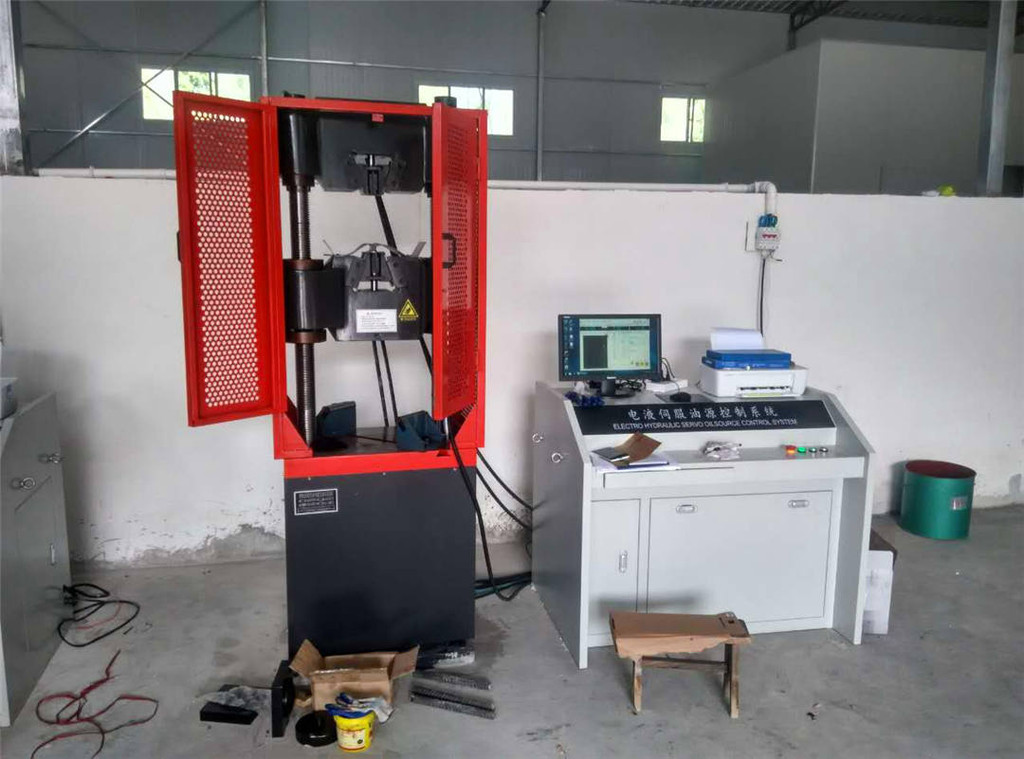

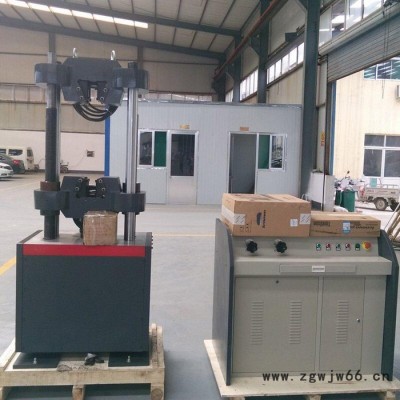

微机控制电液伺服拉力试验机
1简介
微机控制电液伺服拉力试验机主机采用油缸下置式主机，采用微机控制和显示功能！主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
2 方案描述
2.1 主机
主机采用油缸下置式主机，拉伸空间位于主机的上，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
2.2 传动系统
2、3下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整
2.4 控制系统
1） 全数字控制系统，代表了控制系统发展的高水平，实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有大的灵活性。
2） 可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。试验过程能够模拟再现和试验数据的再分析。
3） 基于WindowsXP操作系统的试验软件，全数字程控放大器保证调零、传感器标定全部由计算机自动进行，可对使用者实行分权限管理，具有多种图形显示窗口和单位换算功能。
试验数据以数据库化管理，可以进行网络数据库通讯和管理。
2.5 安全保护装置
a） 当试验力超过每档大试验力的2%-5%时，过载保护，系统卸荷。
b） 当活塞升起达到上极限位置时，行程保护，油泵电机停机。
2.6 附具
全套附具包括：拉伸附具，压缩附具，弯曲附具。
2.7 其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
3主要性能技术指标
3.1 大试验力：300KN 600KN 1000KN 2000 kN；
3.2 试验力测量范围：2%-100 ；
3.3 试验力示值精度： ±1%；
3.4 活塞大移动速度：50 mm/min；
活塞行程：不小于250 mm；
3.5 位移测量分辨力：0.01 mm；
3.6 位移测量示值精度：±1%；
3.7 大拉伸试验空间：不小于 600 mm
3.8 大压缩空间： 不小于 550 mm
3.9 扁试样夹持厚度： 0-50 mm
3.10 夹持宽度： 125mm
3.11 圆试样夹持直径：φ15-φ65 mm
3.12 压盘尺寸：204×204 mm
3.13 夹紧方式：液压夹紧
3.14传感器：油压传感器
3.15弯曲附具一套
4 系统配置清单
4.1 试验机主机 油缸下置式主机 1台
4.2 伺服控制专用油源 专有技术生产 1套
4.3 电液伺服阀（电气部分德国进口） 技术生产 1只
4.4双通道程控放大器 专有技术生产 1套
4.5 油压传感器 1只
4.6引伸计 北京钢院 标距50 变形 25 1只
4.7PC机控制系统（包括通用控制软件和接口系统） 1套
4.8PC机 联想商用品牌机 19*19 1台
4.9 打印机 惠普惠普A4打印机 1台
5测控系统特点：
软件主要功能及技术性能：：
1、 符合GB/T228-2002，GB7314-87，GB/T14452-93标准有关规定；
2、 符合PCI总线标准，微机自动识别和安装，做到"即插即测"；
3、软件运行在Windows98/2000/XP操作系统；
4、选用BB、AD、Xilinx等原装集成器件，全数字化设计；
5、数字调零，自动换档；
6、分4档数码显示试验力及峰值，精度为每档量程20%开始示值的±1%；
7、试验力过载保护，并且纪录历史日志以备查；
8、分4档数码显示变形，精度为每档量程20%开始±0.5%FS；
9、实时记录、动态显示试验曲线；
10、采用SPIV闭环控制策略实现等速应力、等速应变、等速位移等控制模式，试验过程可以改变控制模式、动态平稳过渡、无级变速；
11、提供的ATP可编程自动试验程序，可以创建、修改、保存自动试验程序及其参数；
12、采用人机交互方式分析计算被试材料的机械性能指标，可自动计算弹性模量、屈服强度、非比例应力等；
13、采用标准数据库管理试验数据，支持批量试验；
14、可以用磁盘存档、查阅、汇总，按指定格式打印试验报告；
