| 去重率 | ≥95% |
|---|---|
| 可达剩余不平衡量 | 0.5gmm/kg |
| 控制方式 | 变频控制 |
| 驱动工件方式 | 圈带 |
| 材质 | 铸铁 |
| 测量精度 | 0.1 |
| 产地 | 山东 |
| 电压 | 380V |
| 负荷 | 1000KG |
| 功率 | 6W |
| 规格 | QT |
| 外形尺寸 | 2900*1380*1280 |
| 用途 | 盘类零件（例如飞轮、皮带轮等）自动钻孔去重平衡 |
| 重量 | 1500kg |
| 品牌 | 博迪浩 |
| 型号 | YYQ-1000A |
| 加工定制 | 是 |

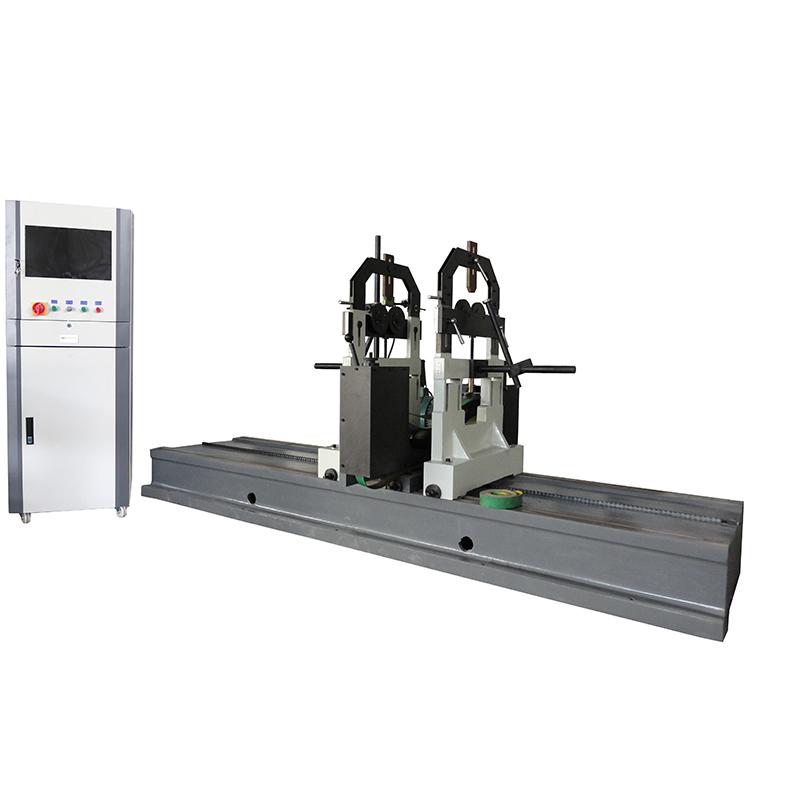

1.产品介绍
YYQ系列是圈带驱动驱动通用硬支承卧式双面动平衡机，所以机型综合起来测量范围由几十克到10000千克。适合于平衡电机转子、滚筒（有或者没有轴头均可但是无轴头直径较大的滚筒需要定制支承机构）、轴类、机床主轴等规则圆柱形转子的平衡，平衡以上种类零件时不用工装，安装快捷方便设备测量精度也较万向节平衡机测量精度高；配上适合的工装夹具也可以平衡风机、皮带轮等零件。产品广泛应用在电动机、发电机、风机、发动机、农机、纺织机械、化工、木工机械、造纸机械等行业，可在单面、双面及多个校正面上进行平衡测量，适合轴类、盘类和重心外伸转子。具有效率高，精度准确，显示直观，质量可靠的优点。
2.测量系统

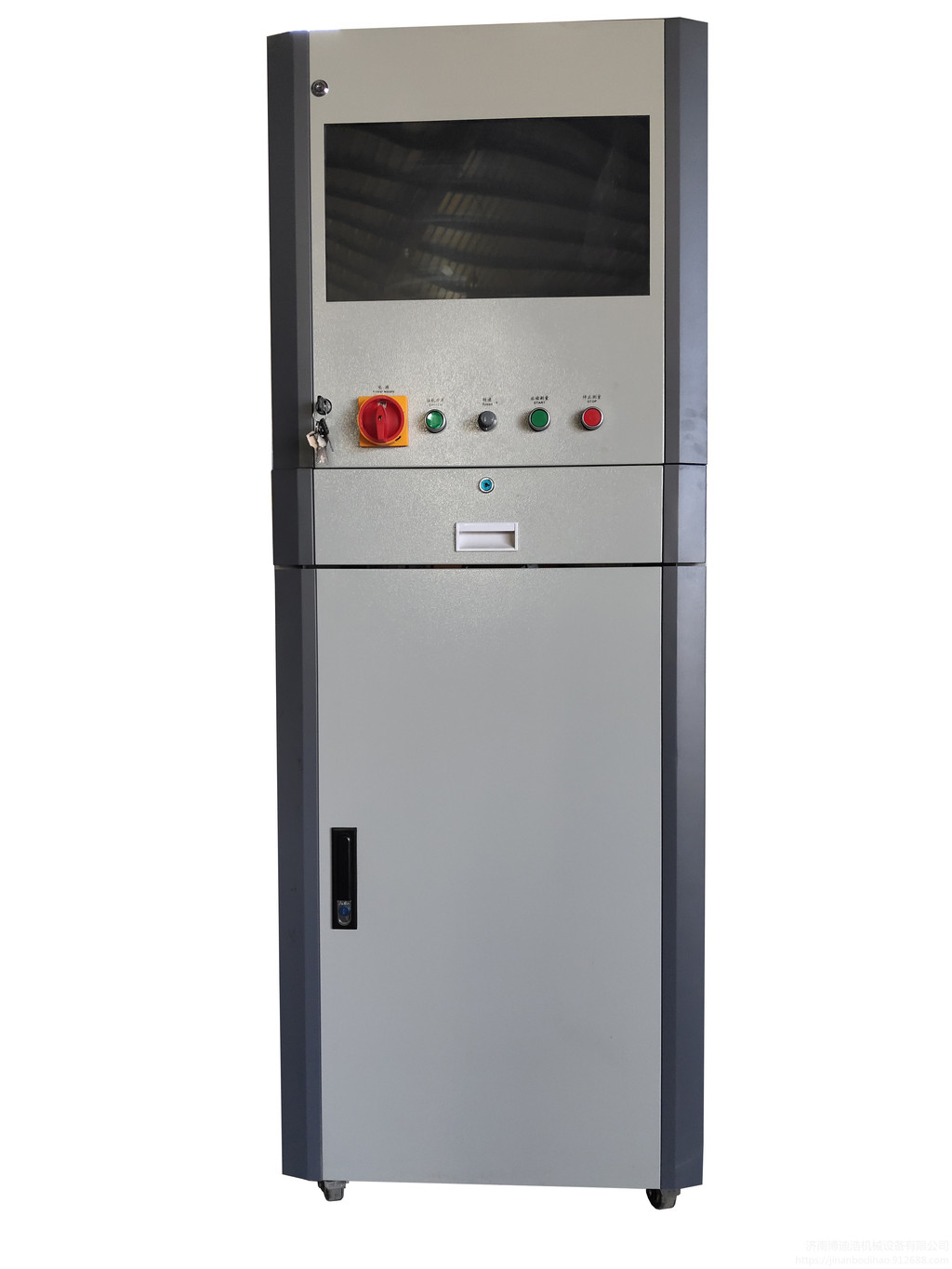

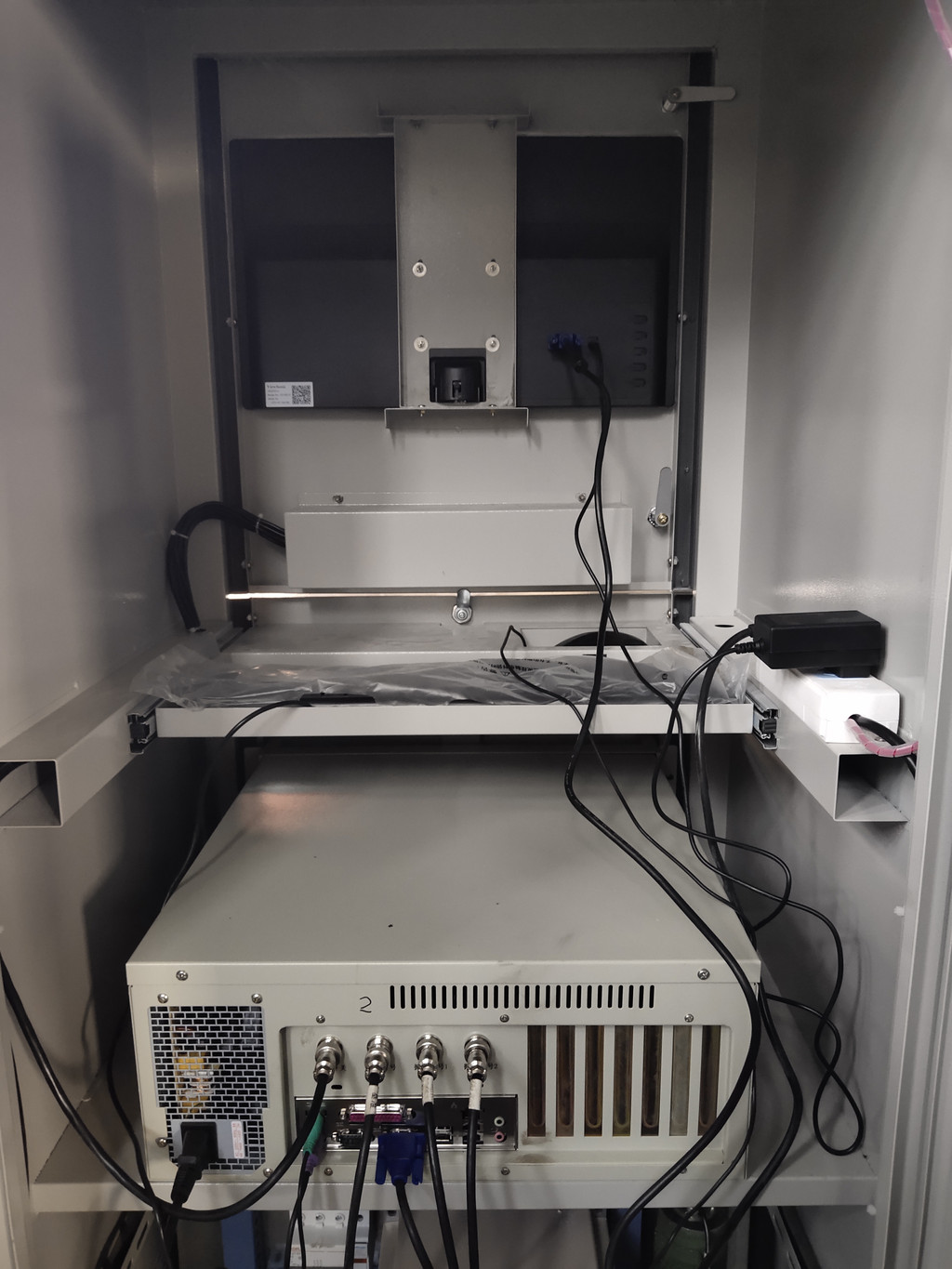

★台湾工业控制计算机， 19英寸液晶显示器（可根据客户需要配触摸屏），Windows操作平台
★配本公司自主开发平衡测量系统。通用软件功能齐涵盖了国内主流平衡机软件所具有的所有功能，操作全部采用汉化菜单结构，操作步骤文字提示；专用软件包括：各类全自动平衡机软件、带有角度跟踪功能的软件、带有自动定位功能的软件、传动轴多轴联校的软件等
★测量系统性能强大：任意工件定标，测量转速范围宽80转/分开始启测，测量速度块，不平衡量幅值和相位稳定，高去重率和分离比，高灵敏度
★软件带许用不平衡量计算器，操作人员只需要输入工件的许用震动精度级、质量、工作转速、和半径点击计算**能够得到工件允许剩余不平衡量的克数
★软件完全自主开发，可根据客户要求修改或添加软件功能（例如扫描二维码添加工件身份名称至测量结果中保存起来，以便将来质量追究）
3.机械部分和控制

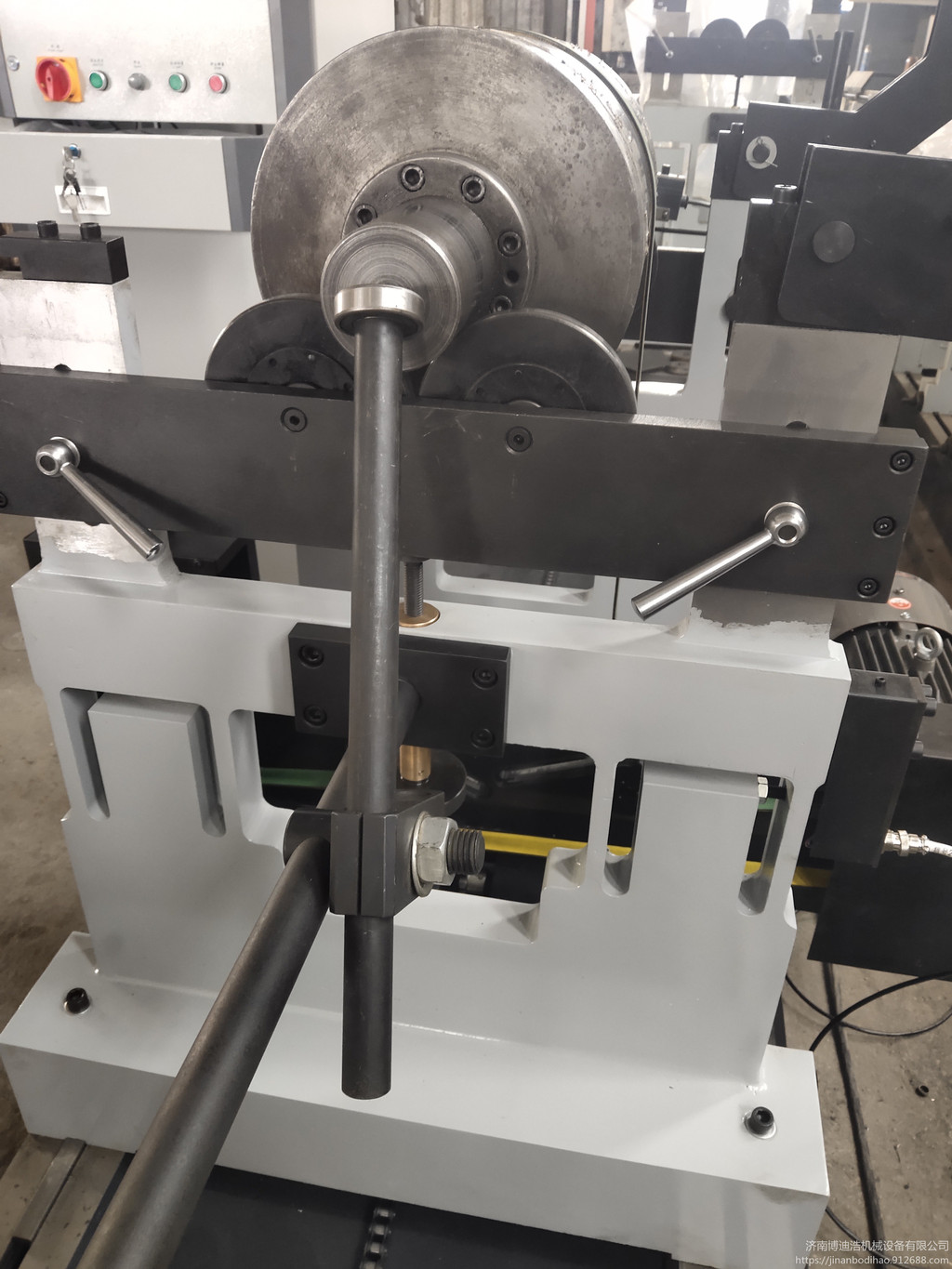

★摆架和床身采用铸件，足够的刚性和稳定性；摆架抗静压能力强，在设备驱动能力足够的前提下一般可过载30%以上

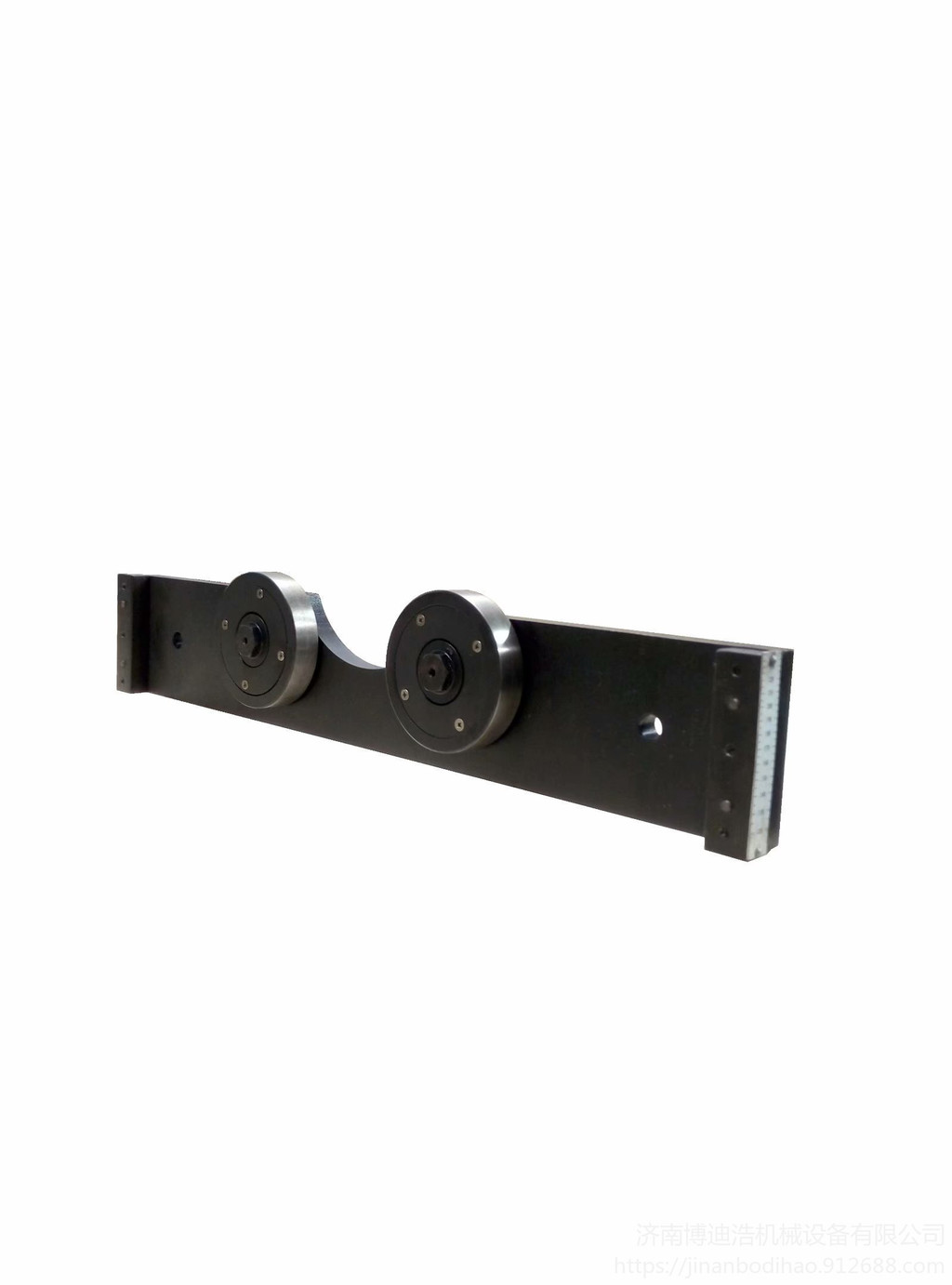

★平衡机上的滚轮采用轴承钢制造，整体盐浴淬火硬度达到了HRC55以上；滚轮支撑面磨削之后再抛光径向跳动小再配精密滚轮轴承，使得工件运转更平稳对测量信号的干扰更低
★摆架可以沿床身移动且可以停在床身以上的任何部位，所以设备可以平衡有效长度范围内的工件。
★圈带驱动总成也可以沿床身移动，方便根据工件的情况拖动合适的部位。

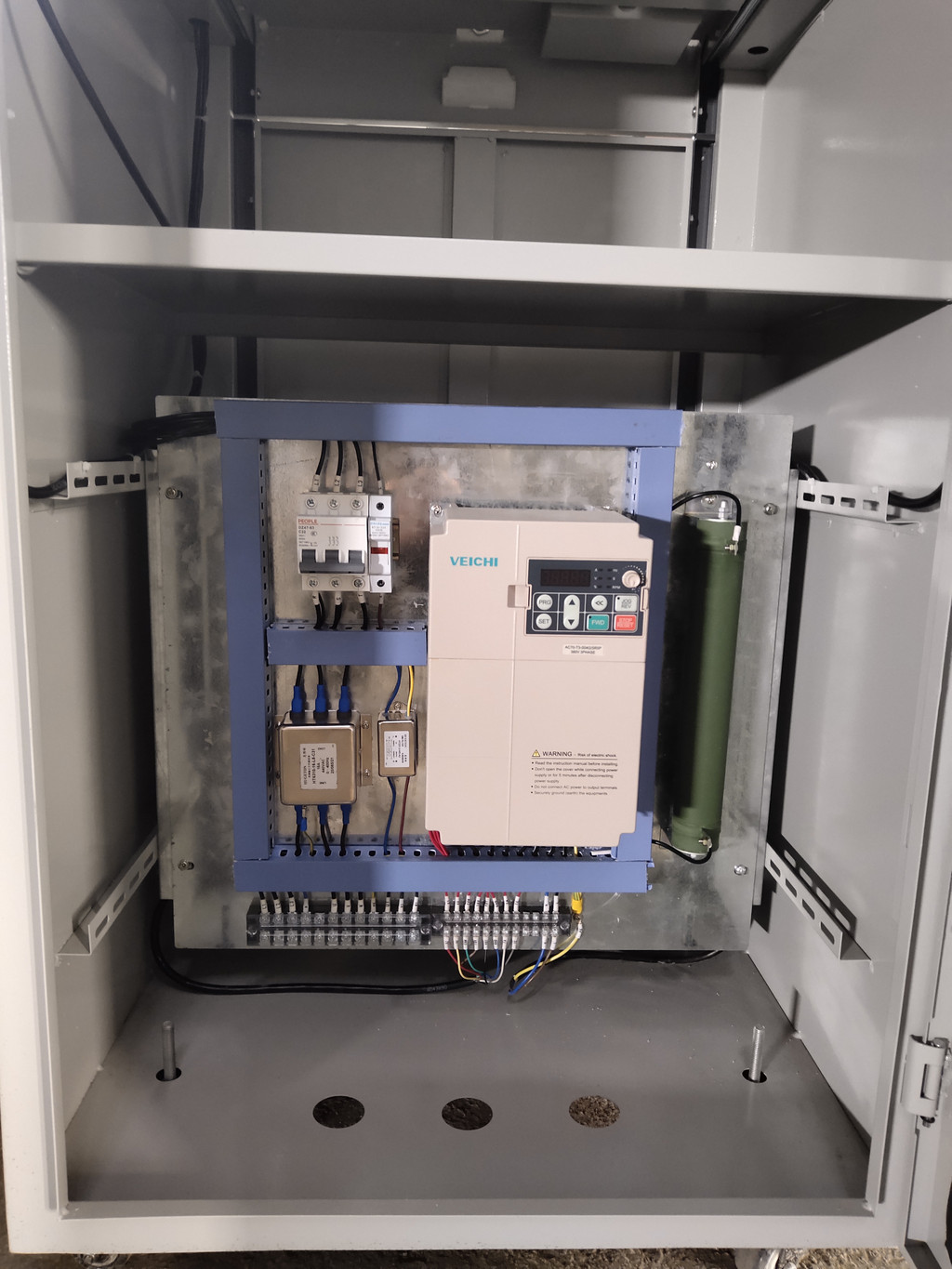

★设备质量可靠，采用变频调速系统，电机软启动软停止对设备的冲击小，延长了设备的使用寿命。设备可连续工作，维修保养简单方便
注：想了解设备更详细的情况请与我们联系
4厂家标准配置参数
设备型号 YYQ-1000A
工件质量（kg） 10-1000
工件直径（mm）1500
圈带拖动处工件直径（mm）40-650
可达剩余不平衡量gmm/kg ≤0.5
不平衡量减小率 ≥95%
平衡转速范围 （rpm） 圈带拖动工件处直径200mm时200-1450无极调速
电机功率 5.5KW
5补冲说明
★以上为本厂标准配置设备参数，我们支持产品定，制根据客户的需求对设备的直径，有效长度，滚轮支撑工件的轴径范围做设备结构允许的合理改变（如可拓展至φ120-240）
★如有需要设备可以匹配电器适合单相AC220V, 50/60HZ电源
★设备可以增加轴向独立制动装置，防止工件外旋平衡时由于重心在摆驾以外产生危险
★设备可以增加角度跟踪功能
★设备可以增加不影响测量性能的合理附件，比如防护和去重装置等
