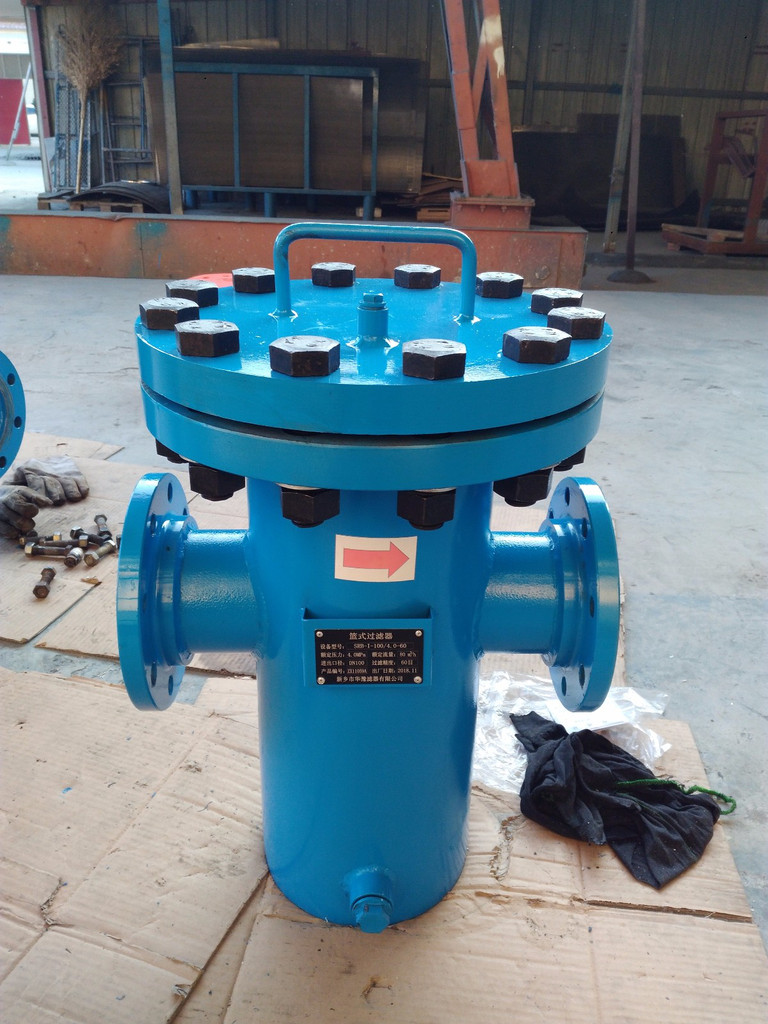

直通式篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。
直通式篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
直通式篮式过滤器适用范围
化工，石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等。
制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。
轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等。各种特殊工艺的高效过滤器等。
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时通过泄压孔泄压，以达到轻松打开壳盖清理滤网即可，并可通过滞留物排放口对壳体进行清理。?
直通式篮式过滤器选型的一般原则：
1、进出口通径：原则上蓝式过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、蓝式过滤器孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
| 公称通径 | 尺 寸(mm) | 管 塞 | |||
| L | H | H1 | D0 | ||
| 25 | 180 | 260 | 160 | 76 | R3/4" |
| 32 | 200 | 270 | 160 | 76 | R3/4" |
| 40 | 260 | 300 | 170 | 108 | R3/4" |
| 50 | 260 | 300 | 170 | 108 | R3/4" |
| 65 | 330 | 360 | 210 | 133 | R3/4" |
| 80 | 340 | 400 | 250 | 159 | R3/4" |
| 100 | 400 | 470 | 300 | 219 | R3/4" |
| 125 | 480 | 550 | 360 | 273 | R3/4" |
| 150 | 500 | 630 | 420 | 273 | R3/4" |
| 200 | 560 | 780 | 530 | 325 | R3/4" |
| 250 | 660 | 930 | 640 | 426 | M20*1.5 |
| 300 | 750 | 1200 | 840 | 478 | M20*1.5 |
| 600 | 1380 | 2000 | 1400 | 800 | M35*2.0 |
| ~目数/in | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 |
| ~孔数/in2 | 100 | 200 | 900 | 1600 | 2500 | 3600 | 6400 | 10000 | 22500 | 40000 |
| 可截粒径(U) | 2032 | 955 | 614 | 442 | 356 | 301 | 216 | 173 | 108 | 77 |
| 丝径（mm） | 0.51 | 0.315 | 0.224 | 0.206 | 0.152 | 0.122 | 0.102 | 0.081 | 0.061 | 0.051 |
| 有效过滤面积 | 64 | 58 | 54 | 52 | 50 | 51 | 47 | 46 | 45 | 42 |
综合技术参数
主体材料及代号
| 主体材质 | A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 衬里 |
| 公称通径/压力 | DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
| 阻火层材质 | 304 304L 316 316L 哈氏合金 蒙乃尔合金 |
| 防爆等级 | BS 5501： IIA IIB IIC |
| 螺帽螺栓 | 20# 304 304L 316 316L |
| 密封垫片 | 丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片 |
| 密封面 | 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
| 法兰标准 | HG GB HGJ JB ANSI JIS DIN BS NF |
| 连接形式 | 法兰连接(II) 内螺纹连接(III) 外螺纹连接(IV)对焊连接(I) |
| 设计制造检测标准 | HG/J532-91 |
| 工作温度 | 碳钢: -30℃ ~ +350℃ 不锈钢: -80℃ ~ +480℃ |
| 外表 | 碳钢: 防腐油漆 铝合金、不锈钢: 酸洗处理或防腐油漆 |
压力等级
| 标配压力 | 公制： 0.6MPa 1.0MPa |
| 英制： 150Lb | |
| 选配压力 | 公制：1.6- 5.0MPa |
| 美标：300-600Lb | |
| 日标：10-50K | |
| 备注：如客户需要其它压力等级，请在订货时说明。 | |
法兰标准
| 标配法兰 | 公制：HG 20592-97 1.0Mpa RF |
| 英制：ANSI B 1.6 RF | |
| 选配法兰 | 公制：GB HGJ SH JB |
| 英制：JIS DIN BS NF | |
| 备注：如客户选用配置的法兰，请在订货时说明。 | |
| 标配材质 | 碳钢 A3 WCB | C |
| 不锈钢304 CF8 | S1 | |
| 选配材质 | 不锈钢304L CF3 | S2 |
| 不锈钢316 CF8M | S3 | |
| 不锈钢316L CF3M | S4 | |
| 备注：如客户需要其它材质，请在订货时说明。 | ||
连接形式及代号
| 连接形式 | 代号 | 连接形式 | 代号 |
| 对焊连接 | I | 外螺纹连接 | IV |
| 法兰连接 | II | 松套连接 | V |
| 内螺纹连接 | III | 卡箍连接 | VI |
| 备注：如客户需要其它连接形式，请在订货时说明。 | |||
管道安装示意图
维修与保养
直通式篮式过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；
当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力将增大，流速会下降，需及时清除过滤器芯内的杂质；
清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；
如发现不锈钢钢丝网变形或损坏，需马上更换。
