| 加工定制 | 是 |
|---|---|
| 种类 | 快速接头 |
| 材质 | 铜 |
| 适用范围 | 机械行业 |
| 耐温 | 60（℃） |
| 耐压 | 1.0（MPa） |
| 安装形式 | 快插 |
| 接管口径 | 10（mm） |
| 品牌 | BYCH |
| 型号 | PL10-04 |

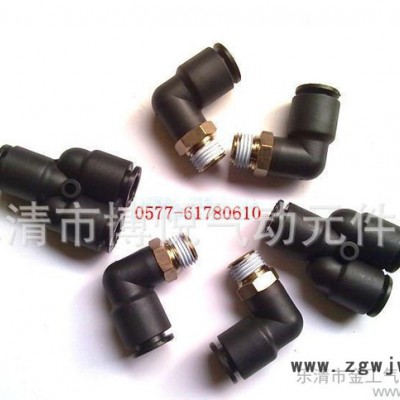

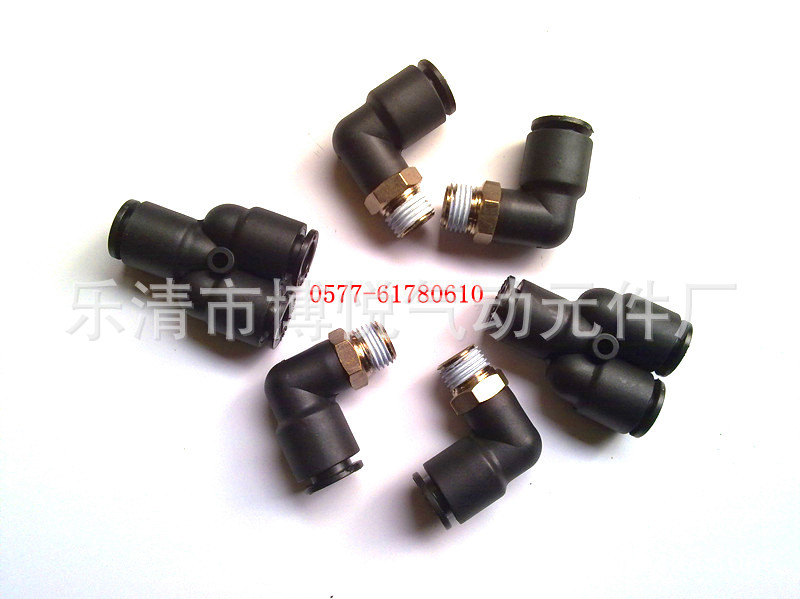

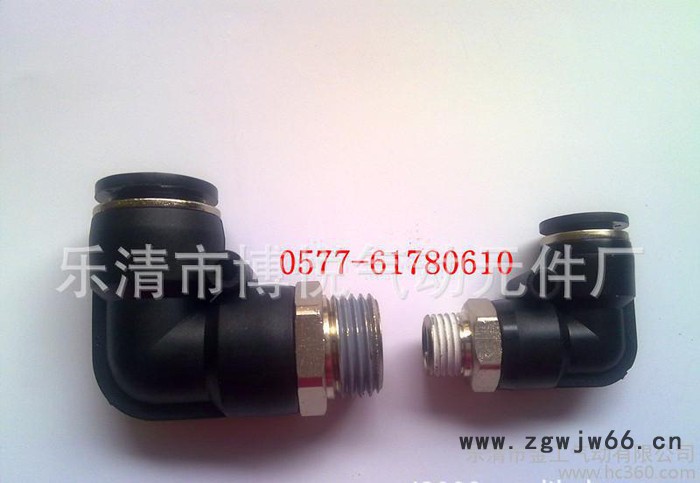

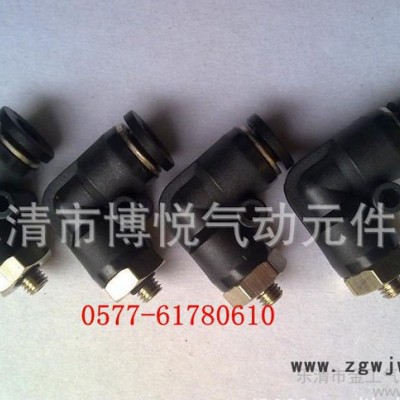

气动元件气动接头L型各种型号外螺纹直角弯接头PL10-04
@产品特性@
○适用范围：空气管路、空压机、研磨机、空气钻、冲击板手、气运螺丝刀等气动工具连接用快速接头。
○简单灵巧，型式多样，满足任何布管需要。
○安装后，塑料管体也可以任意转向。
○释放环采用椭圆形设计，拆卸更加省力方便。
○所有锥管螺纹预涂聚四氟乙烯防漏胶，密封性能好。
@产品规格@
产品分类 | 产品名称 | 规格 | 型号 | 单位 | 备注 |
气动配件 | L型螺纹二通接头 | Φ4-M5 | PL4-M5 | 个 | 黄铜 |
Φ4-M6 | PL4-M6 | 个 | |||
Φ4-1/8 | PL4-01 | 个 | |||
Φ4-1/4 | PL4-02 | 个 | |||
Φ4-1/4 | PL4-03 | 个 | |||
Φ6-M5 | PL6-M5 | 个 | |||
Φ6-1/8 | PL6-01 | 个 | |||
Φ6-1/4 | PL6-02 | 个 | |||
Φ6-3/8 | PL6-03 | 个 | |||
Φ6-1/2 | PL6-04 | 个 | |||
Φ8-1/8 | PL8-01 | 个 | |||
Φ8-1/4 | PL8-02 | 个 | |||
Φ8-3/8 | PL8-03 | 个 | |||
Φ8-1/2 | PL8-04 | 个 | |||
Φ10-1/8 | PL10-01 | 个 | |||
Φ10-1/4 | PL10-02 | 个 | |||
Φ10-3/8 | PL10-03 | 个 | |||
Φ10-1/2 | PL10-04 | 个 | |||
Φ12-1/8 | PL12-01 | 个 | |||
Φ12-1/4 | PL12-02 | 个 | |||
Φ12-3/8 | PL12-03 | 个 | |||
Φ12-1/2 | PL12-04 | 个 | |||
Φ14-1/2 | PL14-04 | 个 | |||
Φ16-1/4 | PL16-02 | 个 | |||
Φ16-3/8 | PL16-03 | 个 | |||
Φ16-1/2 | PL16-04 | 个 | |||
Φ16-3/4 | PL16-06 | 个 |
@技术参数@
使用流体 | 空气（无其它气体和液体） | |
使用压力范围 | 0～150PSI | 0～10.2Kgf/cm2 (0～1.0Mpa) |
负压 | -29.5in Hg | -750mmHg (-750Torr) |
使用温度范围 | 32~140°F | 0~60℃ |
使用软管 | PU及尼龙 | |
快速接头特点：
1． 只用一次动作即可轻易地连接气管。2． 全流量：锁紧爪和密封圈置于气管的外端。3． PC螺纹内侧有六角扳手孔，所以即使在狭窄处安装也十分容易；PL和 PB等管接头主体是可转向的结构，所以配管效率较高。4． 椭圆形压环在狭窄的场合能够很容易的拆卸管子。5． 螺纹处有垫圈或密封胶，所以不用密封处理就可直接安装。
我司供应的接头（快插铜本色类，铜镀镍接头，)：
PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;
PH外六角接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;
PM隔板直通、PU直通、PG直通变径、PV L型二通;
PY-Y型三通、PE T型三通、PZA十字四通、PK五通;
快速接头：快速接头是一种不需要工具就能实现管路连通或断开的接头，它有三种结构形式：两端开闭式、两端开放式、单路开闭式。
1、两端开闭式： 不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。 连接时——当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。
2、两端开放式 不连接——当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。 连接——当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏。
3、单路开闭式 不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。 连接时——当子体插入有套圈的母体一侧时，阀门被打开导致流体流动，垫圈被弹簧的力量推回原来的位置，不锈钢珠会锁住以确保子/母体连接，里面的垫圈能完全阻断流体的渗漏。
为什么要用快速接头呢？
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。
2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失
3、环保：快速接头折断和连接时，油不会洒漏，保护环境。
4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地后再组装使用。
5、经济：以上各种优点都为客户创造了经济价值。
快速接头特点：
·快速安装，简单灵巧，节省空间；
·型式多样，满足任何气动布管需要；
·即使安装以后，塑料管体也可任意转向；
·释放环采用椭圆型设计，拆卸更加省力方便；
·所有锥管螺纹预涂聚四氟乙烯防漏胶，密封性能好.
