| 加工定制 | 是 |
|---|---|
| 种类 | 快速接头 |
| 材质 | 铜 |
| 适用范围 | 机械行业 |
| 耐温 | 60（℃） |
| 耐压 | 1.0（MPa） |
| 安装形式 | 快插 |
| 接管口径 | 8（mm） |
| 品牌 | BYCH |
| 型号 | PC8-02 |

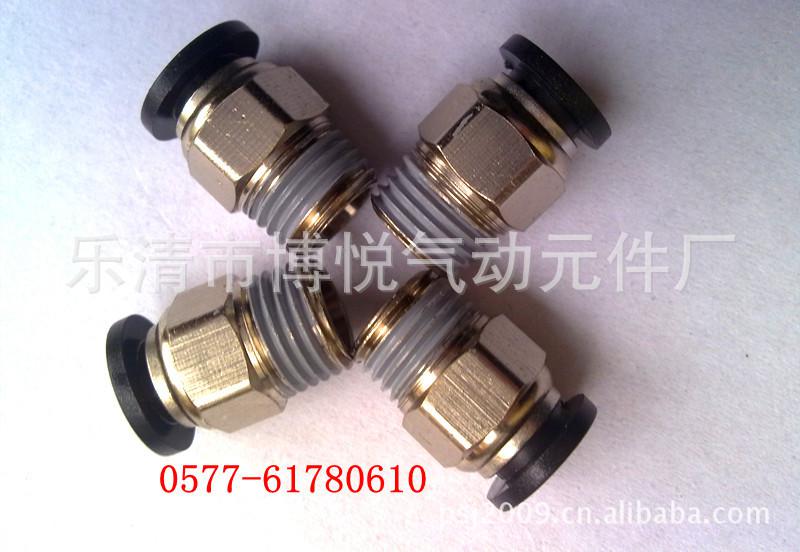

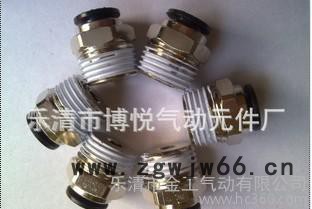

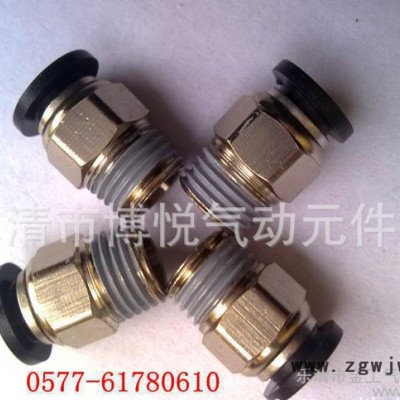

气动接头PC8-02外螺纹直通接头接口径8MM气管螺纹G1/4
快插式气动管接头
技术参数
使用液体 | 空气，真空 |
使用压力范围 | 0-1.2kgf/cm2(0-1.0Mpa) |
负压 | -750mmhg(10Torr) |
使用环境及液体温度 | 0-60°C |
适用软管 | 尼龙及PU/Nylon AndPolyurethane |
产品特性
1.简单灵巧，型式多样，满足任何布管需要.
2.即使按装后，塑料管体也可任意转向
3.释放环采用椭圆设计，拆卸更加省力方便
4.所有维管螺纹预涂聚四氟烯防漏胶，密封性能力
5.所有TPC型直通接头均带内六角孔便于狭窄处安装
注意
1.接管注意事项：
（1）要确认管子切断面垂直，管子外周无伤痕以及管子未成椭圆形
（2）插接管子时一定要插到接头的底部，管子着未插到底有可能会导致漏气
（3）管子接装好后，要拉一下管子确认管子拔不出
（4）在进行配管作业时，清理干净气管内外的灰尘等异物后再进行连接，不然的话，由于灰尘和异物进入管接头，具有引起泄漏或减低寿命的可能性；
（5）往管接头上连接气管时，应把气管的端面切成直角平面，然后进行气管的连接；
（6）在连接气管时应往管接头内插进气管，一直推到气管的端头通过密封圈到达管接头的尽头(C长度)而不再进去为止，不然**会存在泄漏的可能；
（7）在连接完气管后，必须要拉动气管检查确认是否能够拉动，然后投入使用；
（8）在拆卸气管时，应确认气管内的气压是否为0，然后均匀按住椭圆形的套管使卡簧爪完全松开后，抽出气管进行拆卸，不然则气管不易
拉出，而且气管外壁易划出痕迹，易泄漏；
（9）与管接头相连的气管外径允许公差为公称直径0.1mm。
（10）在连接气管后，如气管被过分地拉动和弯曲，则对管接头有不良的影响。
2.接木头拆卸时注意事项：
（1）使用合适工具，使用管接头的外六角部分拆卸管接头
（2）要去除与管接头配合相对方粘附的密封材料。否则粘附着的密封材料可能会进入周边元件，导致故障
（3）在下列环境中，请不要使用：
a.说明书所示产品的参数，条件以外的使用范围；
b.具有过大的振动，冲击旋转及弯曲的场所；
c.具有海水及易产生火花的化学药品的场所。
（4）千万不要拆卸或改制产品，存在误动作或泄漏的可能；
（5）在进行与本产品有关的维修及定期检查时，请在完全排除配套系统内的流体后再进行；
（6）在管接头内有压力的情况下，不要触碰管套，存在因触碰管套而发生气管脱落和泄漏的危险；
（7）不要使管接头上受外部负荷(弯曲、扭曲、牵拉)，不然有可能损坏或泄漏；
（8）如把水作为流体使用时，其使用压力不应超过0-3kgf/cm2
·简单灵巧，型式多样，满足任何气动布管需要。
·即使安装以后，塑料管体也可任意转向。
·套管采用椭圆型设计，拆卸更加省力方便。
·所有锥管螺纹预涂聚四氟乙烯防漏胶，密封性能好.
·所有PC型直通接头均带内六角孔便于狭窄处安装。
二·PC快速接头型号：
PC4-M5 PC4-01 PC4-02 PC4-03
PC6-M5 PC6-01 PC6-02 PC6-03 PC6-04
PC8-M5 PC8-01 PC8-02 PC8-03 PC8-04
PC10-01 PC10-02 PC10-03 PC10-04
PC12-01 PC12-02 PC12-03 PC12-04
PC16-03 PC16-04 PC16-06
我公司供应与生产各种气动接头（快插铜本色，铜镀镍，全铜接头类等等)：
PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;
PH外六角接头、PHF串联接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;
PKB螺纹五通、PKD螺纹五通变径、PM隔板直通、PU直通、PG直通变径、PV L型二通;
PY-Y型三通、PN Y三通变径、PE T型三通、PEN型三通变径、PZA十字四通、PK五通、PKG五通变径;
