| 额定功率 | 400W |
|---|---|
| 适用范围 | 工业4.0 |
| 效率 | 100 |
| 外形尺寸 | 151*94*54 |
| 电压 | 18-80V |
| 适用行业 | 点胶机 螺丝机 电子设备等 |
| 细分 | 40000 |
| 产地 | 中国 |
| 产品类型 | 交直流两用电动机 |
| 产品认证 | ISO9001-2000 |
| 额定电流 | 8.0A |
| 额定电压 | 110V |
| 额定转矩 | 12N.M |
| 额定转速 | 3000 |
| 极数 | 2极 |
| 品牌 | 嘉扬科技 |
| 型号 | DN2860MH |
| 加工定制 | 是 |
深圳市嘉扬科技有限公司专注于精密微电机，驱动控制系统，运动控制系统的研发和制造。产品包括步进电机、减速机，步进驱动器，运动控制系统等自动化产品。公司以智能创新技术为核心，不断拓展应用领域的智能控制方案，已经发展成为国内外领先的自动化配套供应商。
公司拥有一支追求卓越、勇于创新、经验丰富的研发和销售团队，以科技为先导、不断创新、为客户提供高性价比、高可靠性的产品和最满意的服务。我们立足国内市场，面向国际市场，以自己的精湛技术和研究为核心，并汇集世界各种先进技术和资源，构造自己的技术核心，生产领先国内的工控产品,打造国内外知名品牌。
嘉扬科技以追求高品质的产品为首要目标。我们的产品均获得了ISO 9001 与ISO 14001 国际认证和中国质量认证中心颁发的3C 认证。我们在产品开发、制造阶段都坚持严格的品质管控，确保每一台出厂产品质量可靠、运行稳定。
经过孜孜不倦的努力，嘉扬科技的产品应用已覆盖工业自动化的各个范畴，形成了包括金属加工、电子装备、数控机床、纺织印刷、雕刻机、激光打标机、激光内雕机、广告喷涂等几十个工控行业的系统应用方案。我们坚持深入了解各个应用领域的技术特点、性能需求及发展动向，不断改进产品性能，确保我们的每一款产品都能达到甚至超越客户的预期。同时，我们不断完善服务的质量和效率，不断了解客户需求，持续跟踪客户发展，不断向客户学习，通过服务来完善产品的满意度。通过改进和创新快速满足不断变化的客户需求，为客户提供满意的服务。
我们将坚持做一流的产品，提供优质高效的服务，并不断创新，推出新产品，以顺应市场的发展需求。与您携手，共赢未来！
网址：www.szjayng.com
免费咨询电话：18682026639
特点
新一代32位DSP控制技术高性价比，平稳性佳，噪音，振动性能优越
设有16 档等角度恒力矩细分，最高256 细分
电流控制平滑，精准，电机发热小
低频小细分时具有极佳的平稳性
步进脉冲停止超过200ms 时，电机电流减半
最高脉冲响应频率可达350KHZ
光电隔离差分信号输入，抗干扰能力强
驱动电流有效值在6.0A 以下可调
电压输入范围：AC18-80V
具有过压、欠压、过流保护等出错保护功能

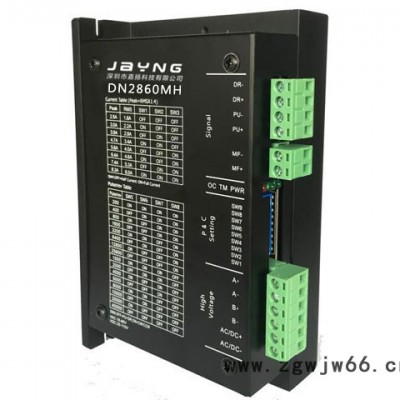

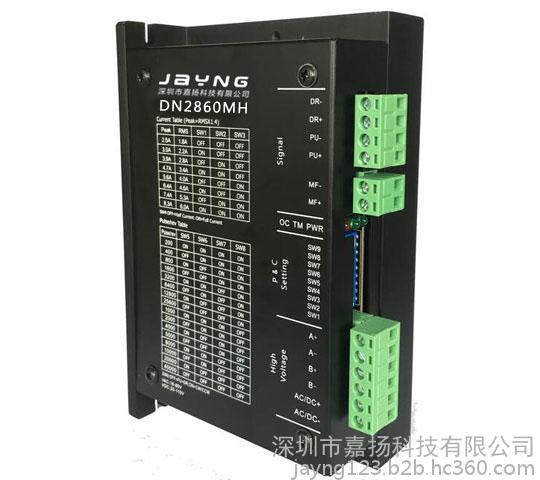

体积非常小巧：DN2860MH 是一款经济、小巧的步进驱动器，体积
151x94x54(mm3)(不含端子)。净重量为：0.5kg
典型应用点胶机、雕刻机、激光设备、医疗设备、贴标机、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。
概述 DN2860MH是基于全新一代32 位DSP 技术的高性能数字式步进驱动器，驱动电压VAC18~80V。适配电流在6.0A 以下，外径57~86mm的各种型号的两相混合式步进电机。该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，使得电机在运行平稳性、噪音、振动等性能方面具有优越的性能；平滑、精确的电流控制技术大大减小了电机发热；外置16 档等角度恒力矩细分，最高256 细分；光隔离差分信号输入，抗干扰能力强；具有过压，欠压，过流保护等出错保护功能；兼具超平稳性、低振动、低噪声优越性能于一体。
DN2860MH细分设定表 | ||||||||||||||||
细分数 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 256 | 5 | 10 | 20 | 25 | 40 | 50 | 100 | 200 |
Pu/Rev | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 4000 | 5000 | 8000 | 10000 | 20000 | 40000 |
SW8 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
SW7 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
SW6 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
SW5 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
SW9 | OFF=CW+DIR （脉冲+方向）； ON=CW/CCW（双脉冲） | |||||||||||||||
DN2860MH电流表 | ||||||||
电流有效值 | 2.00A | 2.57 | 3.14A | 3.71A | 4.28A | 4.86A | 5.43A | 6.0A |
电流峰值 | 2.40A | 3.08A | 3.77A | 4.45A | 5.14A | 5.83A | 6.52A | 7.2A |
SW3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
SW2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
SW1 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
SW4 | OFF=Half Current(半流锁机) | |||||||
ON=Full Current(全流锁机) | ||||||||
注意
1. 输入电压不要超过AC80V。
2. 输入控制信号电平为5V，当高于5V 时需要接限流电阻。
3. 过流（电流过大或电压过小）时故障指示灯O.C 亮，请检查电机接线及其它短路故障是否电压过低。
4. 驱动器通电时绿色指示灯PWR 亮；有脉冲输入时，TM 指示灯闪烁；无脉冲输入时，TM 指示灯常亮。
