| 标准 | 国标 |
|---|---|
| 材质 | PPR |
| 工作温度 | 常温 |
| 公称通径 | 50（mm） |
| 结构形式 | 直角式 |
| 连接形式 | 螺纹 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 配件 |
| 类型(通道位置) | 直通式 |
| 品牌 | 华电 |
| 型号 | 隔膜阀 |

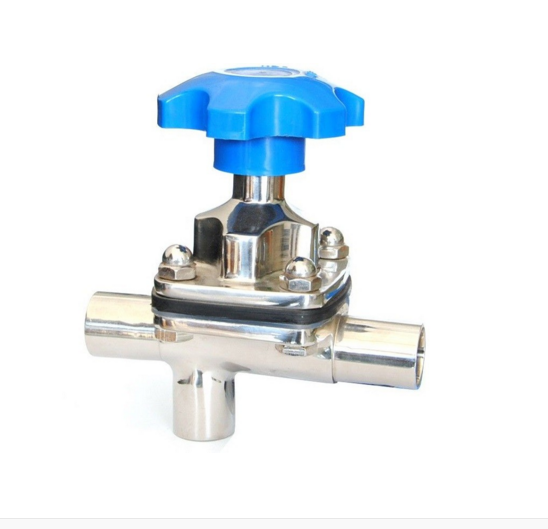

卫生级隔膜阀
卫生级隔膜阀由驱动装置进行遥控或通过手柄进行手动操作，驱动装置有三种标准：常闭形、常开型及气气型。具有结构简单、造型美观、拆装快捷，操作灵活，流体阻力小，使用安全可靠等优点。适用于化工、石油、冶金、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制。
工作原理
可由驱动装置进行遥控或通过手柄进行手动操作。卫生级隔膜阀是利用阀杆将橡胶膜直接压在阀座连接方式
分类
卫生级隔膜阀采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
活套法兰连接
| 型号 | 通径(DN) | ΦD | ΦB | ΦW | H | L | n-ΦC | 法兰标准 |
| GM-10 | 10 | 46 | 36 | 55 | 75 | 75 | 4-Φ6 | JB919 |
| GM-25 | 25 | 70 | 55 | 90 | 115 | 120 | 4-Φ7 | GB/T6070 |
| GM-40 | 40 | 100 | 80 | 100 | 132 | 150 | 4-Φ9 | |
| GM-50 | 50 | 110 | 90 | 100 | 157 | 180 | 4-Φ9 |
快卸法兰连接
| 型号 | 通径(DN) | ΦD | ΦB | ΦW | H | L | 法兰标准 |
| GM-10/KF | 10 | 30 | 12.2 | 55 | 75 | 75 | GB4892 |
| GM-25/KF | 25 | 40 | 26.2 | 90 | 115 | 100 | |
| GM-40/KF | 40 | 55 | 41.2 | 100 | 132 | 150 | |
| GM-50/KF | 50 | 75 | 52.2 | 100 | 157 | 180 | / |
焊接式连接
| 型号 | 通径(DN) | ΦD | ΦW | H | L |
| GM-10-H(Ⅰ) | 10 | 19 | 55 | 75 | 150 |
| GM-25H(Ⅰ) | 25 | 32 | 90 | 115 | 200 |
| GM-40H(Ⅰ) | 40 | 45 | 100 | 132 | 240 |
| GM-50H(Ⅰ) | 50 | 57 | 100 | 157 | 240 |
| GM-10H(Ⅱ) | 10 | 9 | 55 | 75 | 150 |
| GM-25H(Ⅱ) | 25 | 19 | 90 | 115 | 200 |
优点
隔膜阀本身结构设计的原因特适合于超纯介质或污染严重，十分粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔膜阀更能取代其它传统控制系统，尤其是适用于固体和易污染的惰性介质。
