| 材料材质 | 不锈钢 |
|---|---|
| 适用范围 | 液压 |
| 安装形式 | 卡套式 |
| 种类 | 直通 |
| 材质 | 不锈钢 |
| 接管口径 | 06~42 |
| 品牌 | 惠升 |
| 型号 | GSV |

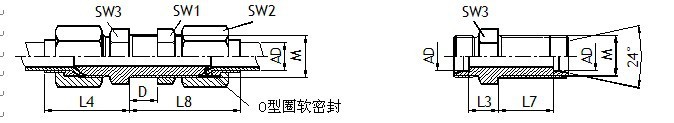

焊接式接头 卡套式接头
订货示例：W-GSV-S16×2,“×2”表示壁厚S为2 订货示例：C-GSV-S16
带O型圈软密封扩口式接头 接头体
订货示例：F-GSV-S16， 订货示例：GSV-S16
单订扩口式接头体在前加“X”，如XF-GSV-S16
系 列 | 焊接式 | 卡套式 | 扩口式 | 接头体 型 号 | 压力(bar) | 管径 AD | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | SW3 | D 最小 | D 最大 | M |
轻 系 列 L | W- | C- | F- | GSV-L06 | 315 | 6 | 38.5 | 21.5 | 7 | 27.5 | 58.5 | 41.5 | 27 | 47.5 | 17 | 4 | 16 | M12×1.5 |
W- | C- | F- | GSV-L08 | 8 | 39.5 | 23 | 8 | 29.5 | 58.5 | 42 | 27 | 48.5 | 19 | 4 | 16 | M14×1.5 | ||
W- | C- | F- | GSV-L10 | 10 | 43.5 | 25 | 10 | 34 | 61.5 | 43 | 28 | 52 | 22 | 4 | 16 | M16×1.5 | ||
W- | C- | F- | GSV-L12 | 12 | 43.5 | 25 | 10 | 34.5 | 62.5 | 44 | 29 | 53.5 | 24 | 4 | 16 | M18×1.5 | ||
W- | C- | F- | GSV-L15 | 15 | 46.5 | 27.5 | 12 | 37.5 | 65.5 | 46.5 | 31 | 56.5 | 27 | 4 | 16 | M22×1.5 | ||
W- | C- | F- | GSV-L18 | 18 | 50 | 30 | 13.5 | 40.5 | 69 | 49 | 32.5 | 59.5 | 32 | 4 | 16 | M26×1.5 | ||
W- | C- | F- | GSV-L22 | 250 | 22 | 56 | 33 | 16.5 | 47 | 74 | 51 | 34.5 | 65 | 36 | 5 | 16 | M30×2 | |
W- | C- | F- | GSV-L28 | 28 | 61 | 35 | 18.5 | 50 | 78 | 52 | 35.5 | 67 | 41 | 5 | 16 | M36×2 | ||
W- | C- | F- | GSV-L35 | 35 | 68 | 40 | 18.5 | 54.5 | 86 | 58 | 36.5 | 72.5 | 50 | 5 | 16 | M45×2 | ||
W- | C- | F- | GSV-L42 | 42 | 69 | 42 | 19 | 59 | 86 | 59 | 36 | 76 | 60 | 5 | 16 | M52×2 | ||
重 系 列 S | W- | C- | F- | GSV-S06 | 630 | 6 | 43.5 | 27 | 12 | 32.5 | 60.5 | 44 | 29 | 49.5 | 19 | 4 | 16 | M14×1.5 |
W- | C- | F- | GSV-S08 | 8 | 44.5 | 28 | 13 | 34.5 | 60.5 | 44 | 29 | 50.5 | 22 | 4 | 16 | M16×1.5 | ||
W- | C- | F- | GSV-S10 | 10 | 48 | 30.5 | 14.5 | 39 | 63 | 45.5 | 29.5 | 54 | 24 | 4 | 16 | M18×1.5 | ||
W- | C- | F- | GSV-S12 | 12 | 48 | 30.5 | 14.5 | 39.5 | 64 | 46.5 | 30.5 | 55.5 | 27 | 4 | 16 | M20×1.5 | ||
W- | C- | F- | GSV-S14 | 14 | 56.5 | 35 | 17 | 44.5 | 71.5 | 50 | 32 | 59.5 | 27 | 4 | 16 | M22×1.5 |
